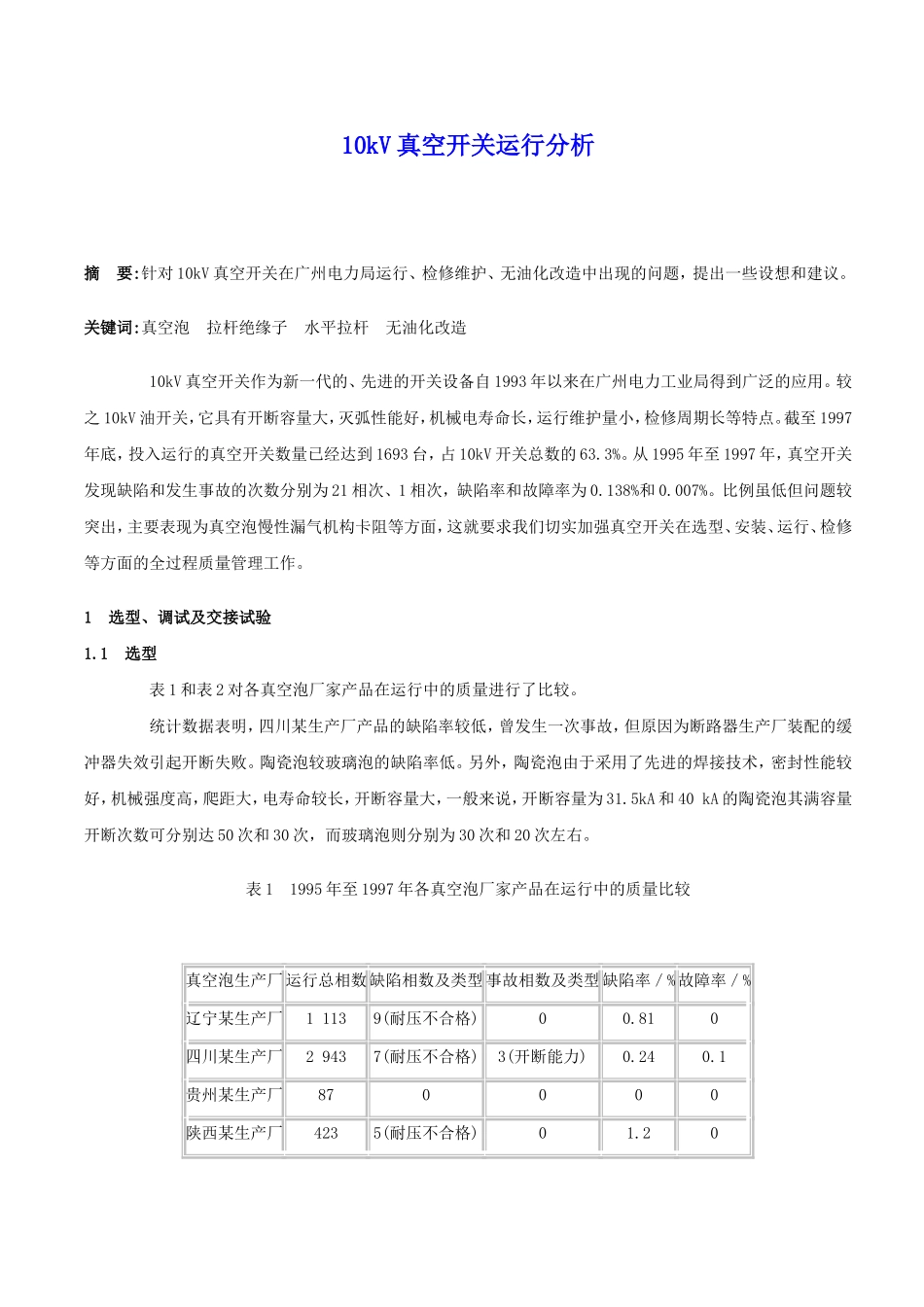

10kV真空开关运行分析摘要:针对10kV真空开关在广州电力局运行、检修维护、无油化改造中出现的问题，提出一些设想和建议。关键词:真空泡拉杆绝缘子水平拉杆无油化改造10kV真空开关作为新一代的、先进的开关设备自1993年以来在广州电力工业局得到广泛的应用。较之10kV油开关，它具有开断容量大，灭弧性能好，机械电寿命长，运行维护量小，检修周期长等特点。截至1997年底，投入运行的真空开关数量已经达到1693台，占10kV开关总数的63.3%。从1995年至1997年，真空开关发现缺陷和发生事故的次数分别为21相次、1相次，缺陷率和故障率为0.138%和0.007%。比例虽低但问题较突出，主要表现为真空泡慢性漏气机构卡阻等方面，这就要求我们切实加强真空开关在选型、安装、运行、检修等方面的全过程质量管理工作。1选型、调试及交接试验1.1选型表1和表2对各真空泡厂家产品在运行中的质量进行了比较。统计数据表明，四川某生产厂产品的缺陷率较低，曾发生一次事故，但原因为断路器生产厂装配的缓冲器失效引起开断失败。陶瓷泡较玻璃泡的缺陷率低。另外，陶瓷泡由于采用了先进的焊接技术，密封性能较好，机械强度高，爬距大，电寿命较长，开断容量大，一般来说，开断容量为31.5kA和40kA的陶瓷泡其满容量开断次数可分别达50次和30次，而玻璃泡则分别为30次和20次左右。表11995年至1997年各真空泡厂家产品在运行中的质量比较真空泡生产厂运行总相数缺陷相数及类型事故相数及类型缺陷率／%故障率／%辽宁某生产厂11139(耐压不合格)00.810四川某生产厂29437(耐压不合格)3(开断能力)0.240.1贵州某生产厂870000陕西某生产厂4235(耐压不合格)01.20表21995年至1997年陶瓷泡和玻璃泡在运行中的质量比较真空泡类型运行总相数缺陷相数事故相数缺陷率／%事故率／%陶瓷泡32911230.360.09玻璃泡1275900.7101.2调试、交接试验实践证明，只有严格把好设备的调试及交接试验关，及时发现并处理设备存在的先天缺陷，才能保证设备以良好的状况投入运行，减轻运行中的压力，降低设备运行中的故障和事故率。如广州电力局110kV开元变电站1号高压室(真空泡为辽宁某生产厂产品，开关柜为辽宁某生产厂GG-1A)安装调试时，开关的弹跳普遍不合格，经厂家协助现场处理，才能投运。另外通过交接试验发现真空泡漏气的情况较多，统计如表3，存在问题均为耐压不合格。上述例子说明做好真空开关调试及交接试验工作，及时发现真空开关本体漏气及附属绝缘件击穿机构(含连杆、分合闸缓冲器等)异常，机械特性(弹跳、速度、同期等)不合格等情况，作出处理才投入运行，对确保运行的安全相当重要。表3真空泡漏气统计变电站真空泡生产厂相数马岗站四川某生产厂7白山站陕西某生产厂3大冲站四川某生产厂1林和站陕西某生产厂132运行中的检查、维护、预试2.1定期检测真空开关本体常见的缺陷主要有：真空泡慢性漏气、本体绝缘件绝缘击穿等。在目前仍未有完善的在线监测手段的情况下，定期检查绝缘，试耐压是检验上述缺陷的主要手段。通过统计广州电力局真空开关缺陷情况(如表4)可知，真空开关出现问题的时间主要集中在投产0.5～2年这段时间，这时真空开关的运行状态较不稳定，需加强运行检测。为此在新修订的《广州电力工业局电力设备预防性试验规程》中，与部颁规程相比增加了投产后3个月、0.5年、1年各进行一次预防性试验的内容，然后再按正常的预试周期进行预试，从而达到在真空开关不稳定期间内加强对其运行检测的目的。实践证明效果很好。表4广州电力局1995年至1997年在预试中发现真空开关缺陷的情况统计设备名称真空泡生产厂家投产日期发现缺陷日期江南站51乙C开关W相辽宁某生产厂1993-051995-07江南站52乙C开关V相辽宁某生产厂1993-051995-07军田站F1开关U相辽宁某生产厂1994-071995-10上教站F10开关W相陕西某生产厂1994-081995-11白山站52乙C开关U相陕西某生产厂1995-121996-06夏茅站503开关W相辽宁某生产厂1995-011996-06竹料站590开关W相辽宁某生产厂1994-091996-08马岗站502B开关W相四川某生产厂1995-121996-12山村站503开关V相辽宁某生产厂1994-121996-08金田站51B开关W相四川某生产厂1995-121996-07开元站F6开关W相辽宁某生产厂1995-121...
