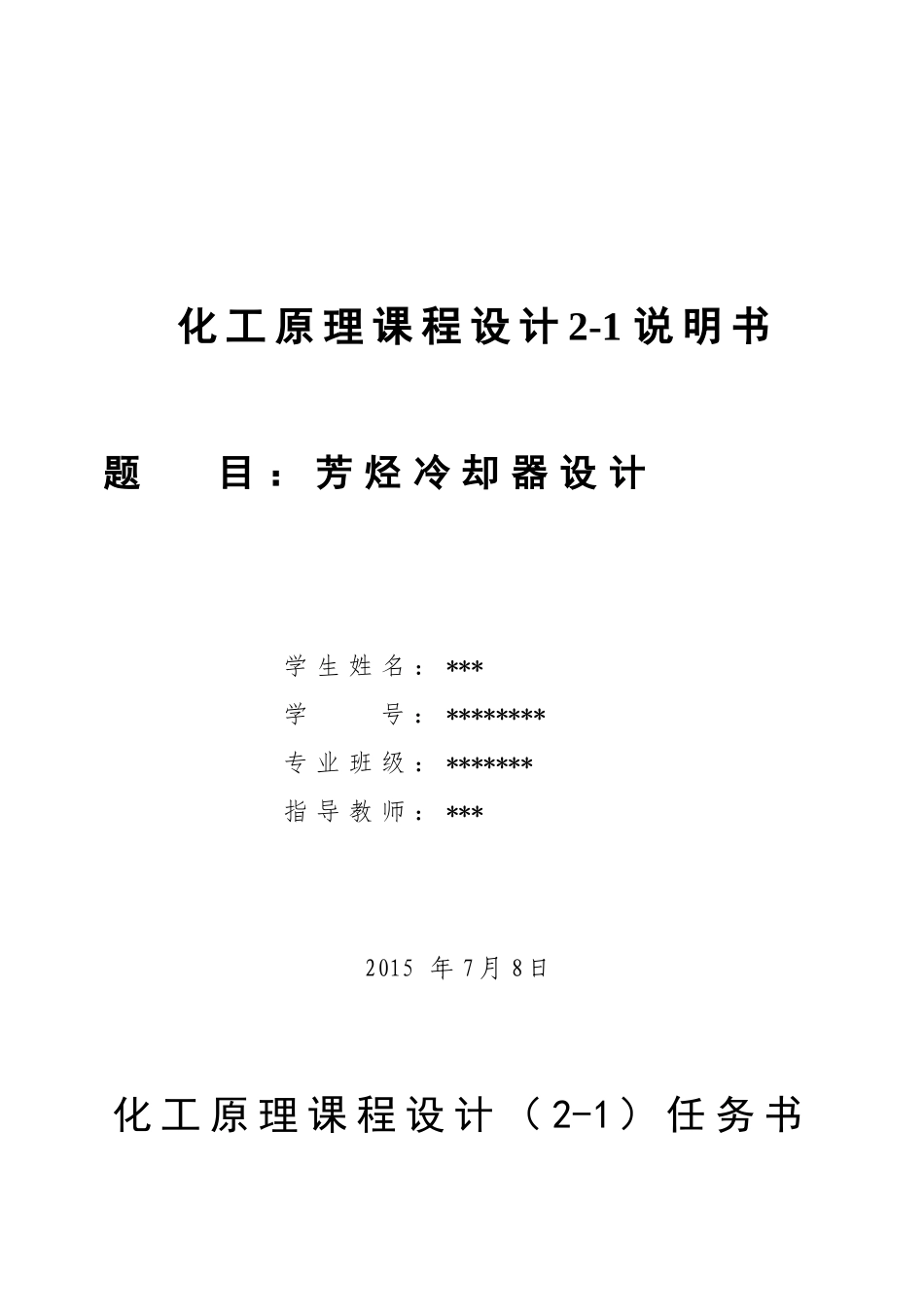

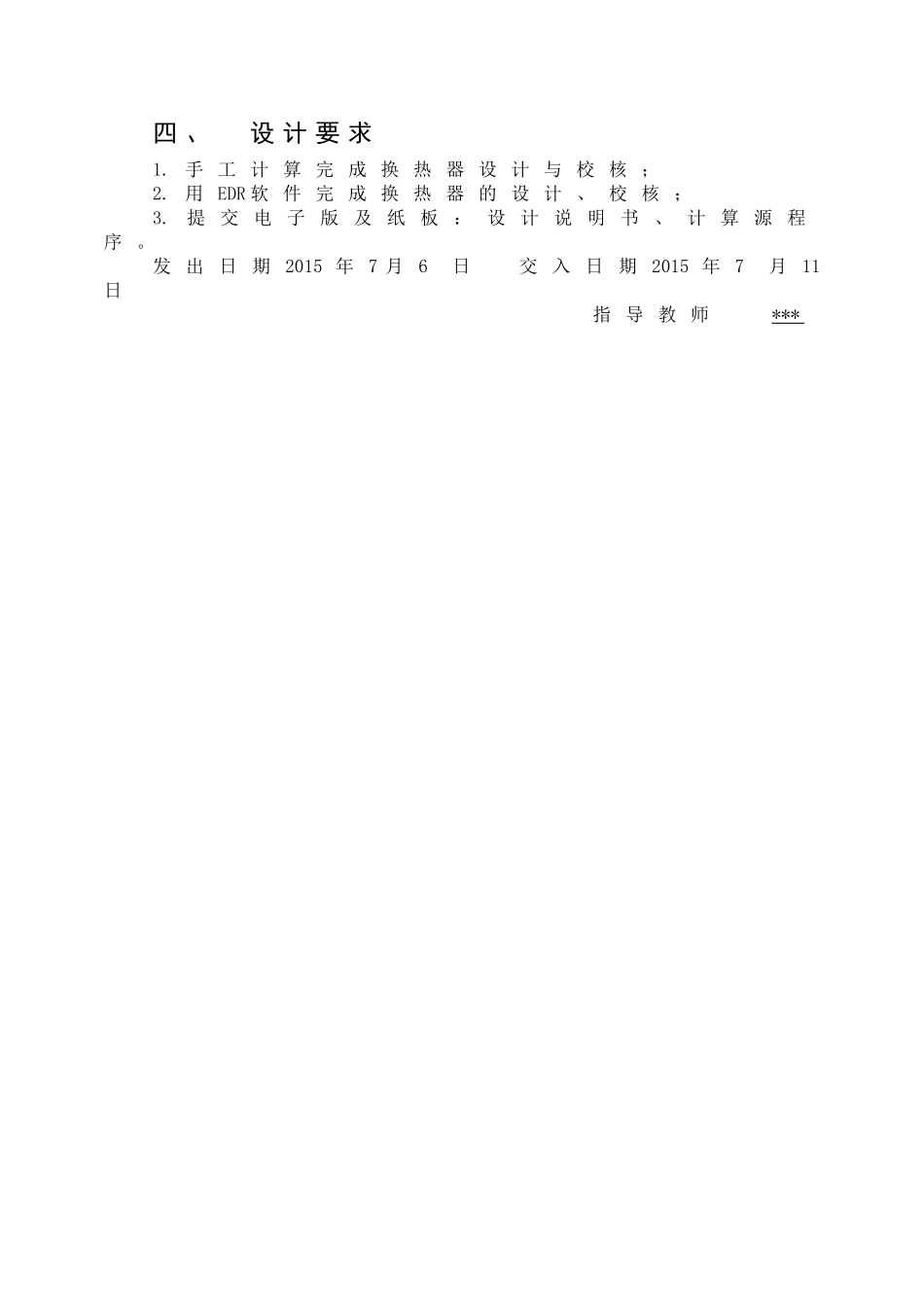

化工原理课程设计2-1说明书题目：芳烃冷却器设计学生姓名：***学号：********专业班级：*******指导教师：***2015年7月8日化工原理课程设计（2-1）任务书专业班级****学号：********学生：***一、题目芳烃冷却器的设计二、设计任务及操作条件工体流体热流体（苯45%+甲苯55%）冷流体（Water）总质量流率/（㎏·s）2830入口温度/℃9128出口温度/℃54--入口压力（绝压）/kPa550450允许压力降/kPa9060污垢热阻/（㎡·K·W-¹）0.000150.00016三、选择合适的列管式换热器并进行核算1选择合适的换热器；2计算热负荷；3计算温差和估计传热系数；4估算换热面积；5计算管程压降和给热系数；6计算壳程压降和给热系数；7计算传热系数；8校核传热面积。四、设计要求1.手工计算完成换热器设计与校核；2.用EDR软件完成换热器的设计、校核；3.提交电子版及纸板：设计说明书、计算源程序。发出日期2015年7月6日交入日期2015年7月11日指导教师***中国石油大学（华东）化工原理课程设计2-1目录1.前言........................................................................................................................12.确定设计方案..........................................................................................................22.1选定换热器类型..................................................................................................22.2确定冷热流体参数..........................................................................................22.3确定总传热系..................................................................................................22.3.1管程传热系数........................................................................................32.3.2壳程传热系数.......................................................................................32.3.3总传热系数K.............................................................................................32.4估算传热面积....................................................................................................32.4.1计算热负荷................................................................................................32.4.2计算传热面积...........................................................................................32.5工艺结构及尺中国石油大学（华东）化工原理课程设计2-1寸............................................................................................42.5.1管径和管内流速........................................................................................42.5.2管程数和传热管根数................................................................................42.5.3传热管排列和分程方法............................................................................42.5.4壳体内径....................................................................................................42.5.5折流板........................................................................................................52.5.6接管内径....................................................................................................52.6换热器热量核算................................................................................................52.6.1平均传热温差校正....................................................................................52.6.2壳程对流传热系数....................................................................................62.6.3管程对流传热系数......................................................................................62.6.4总传热系数...................
