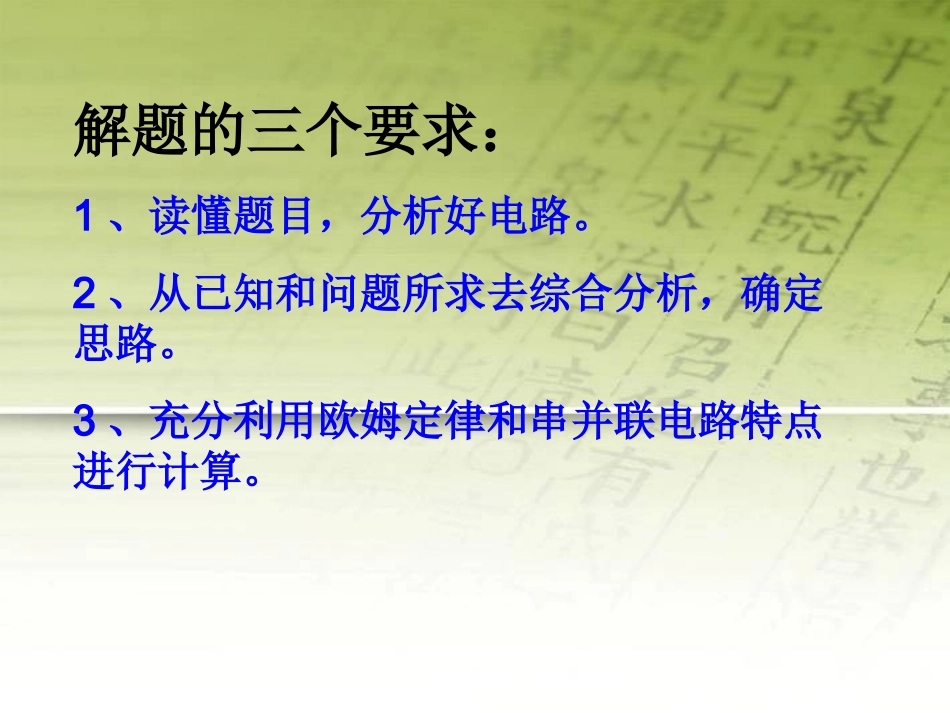

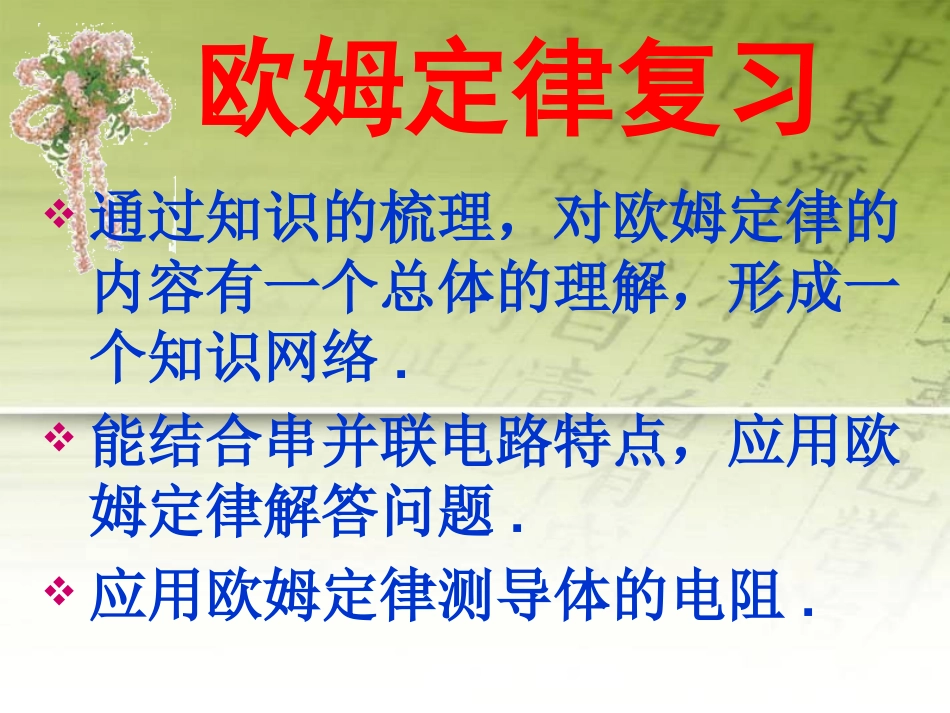

欧姆定律复习通过知识的梳理，对欧姆定律的内容有一个总体的理解，形成一个知识网络.能结合串并联电路特点，应用欧姆定律解答问题.应用欧姆定律测导体的电阻.解题的三个要求：1、读懂题目，分析好电路。2、从已知和问题所求去综合分析，确定思路。3、充分利用欧姆定律和串并联电路特点进行计算。解电路问题的五个约定：1、导体电阻不变2、电源电压不变3、导线电阻为零4、电流表电阻为零5、电压表电阻为无限大电流跟电压的关系电流跟电阻的关系欧姆定律串联电路的总电阻知识网络伏安法测电阻欧姆定律应用串、并联电路中I、U、R的关系中考分析：1、欧姆定律及其应用是中考的必考内容。从近几年的中考试题看，考查的重点有对欧姆定律的理解、有关欧姆定律的电路分析、伏安法测电阻、欧姆定律和串、并联电路特点的综合计算。2、试题形式有填空、选择、探究实验题和综合计算。分值约为6----15分。AsVR利用下图你能完成本章哪些实验?考点1：探究电流跟电压、电阻的关系例1、小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为4.5V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。典例分析⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，目的是根据测得数据，小明绘出如图丙所示的电流I随电阻R变化的图像。①由图像可以得出结论。②实验中，小明某次用10Ω的电阻做完实验后，改将15Ω的电阻接入电路，发现电压表示数变为2.9V，应向移动滑片，使电压表示数为V时，读出电流表的示数。多次测量，寻求普遍规律电压不变，电流与电阻成反比左2.5考点2：动态电路分析(由于滑动变阻器的滑片P的位置变化或开关的断开与闭合从而引起电路中电学物理量变化的电路)例2、如图所示，电源电压保持不变，滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将，电压表的示数将________（两空选填“变大”、“变小”或“不变”）。变小变大考点3：电路故障分析例4、某同学采用如图所示的电路做电学实验，闭合开关后，发现电流表有示数，电压表无示数，则电路故障是（设只出现一处电路故障）（）A、R1短路B、R2短路C、R1断路D、R2断路B1、先根据电流表和灯泡发光情况确定电路是断路或短路。电流表有示数，说明电路是通路，没有断路；电流表没有示数，说明电路是断路．2、再根据电压表示数变化情况确定故障的准确位置。电压表有示数，说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路；电压表无示数，说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路．判断电路故障的两大依据：考点4：电阻的测量例6（2011•湛江）在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题．（1）该实验的原理是R=．（2）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片应滑到最端（填“左”或“右”）．（3）连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于造成的．（4）调节滑动变阻器，把测量的几组数据描成如图乙所示的图象，则该电阻的阻值R=Ω．断开右电阻R断路3UⅠ考点5：综合运用题例7（2011•重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少？五、【课堂小结】1、通过复习探究电流与电压、电阻之间的关系，认识控制变量法、信息处理的方法，具有一定的信息处理能力。注意：分析总结实验结论时语言表达要准确。2、解答实验题时注意电...
