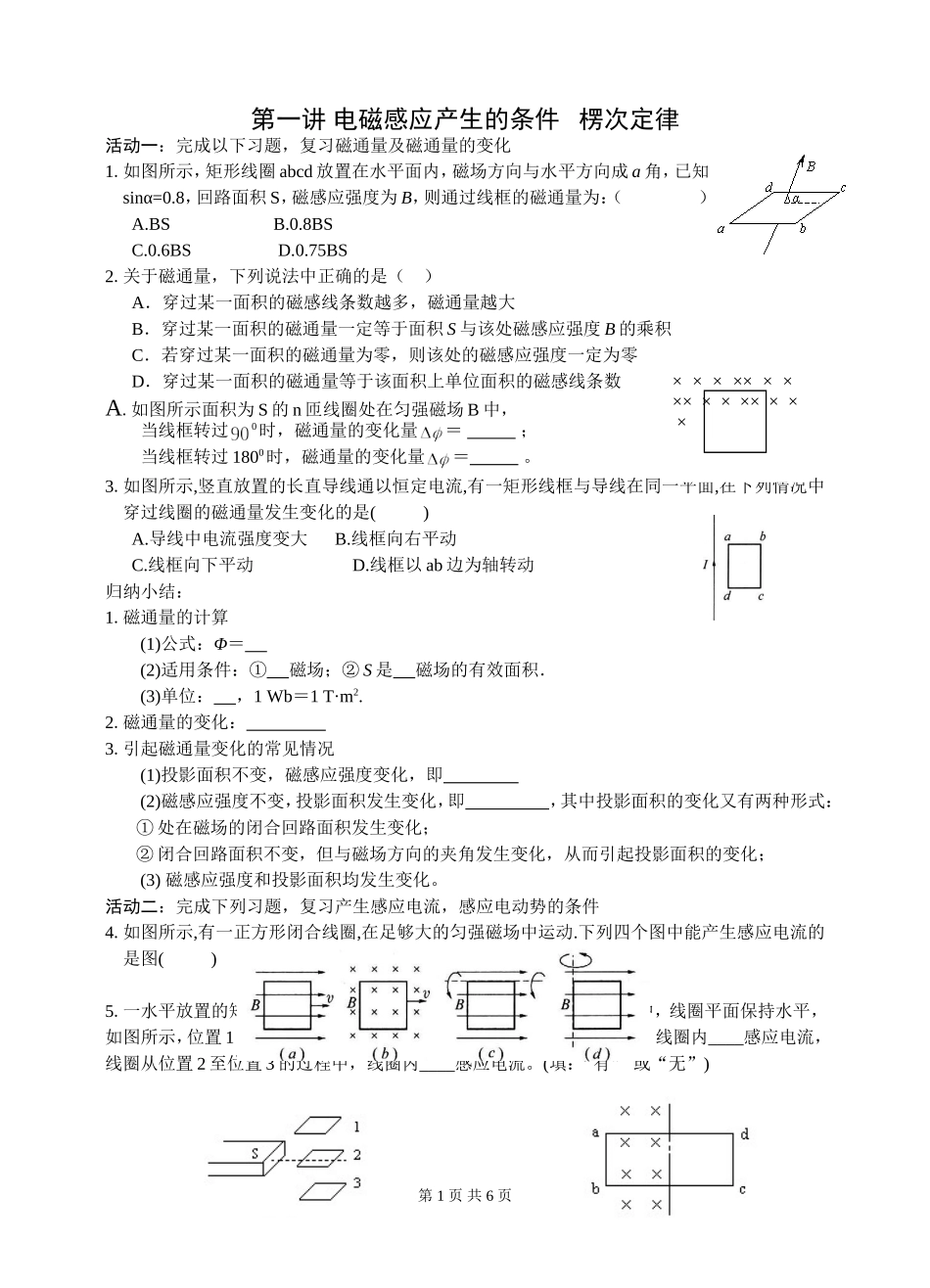

电磁感应产生的条件楞次定律_第1页
1/6

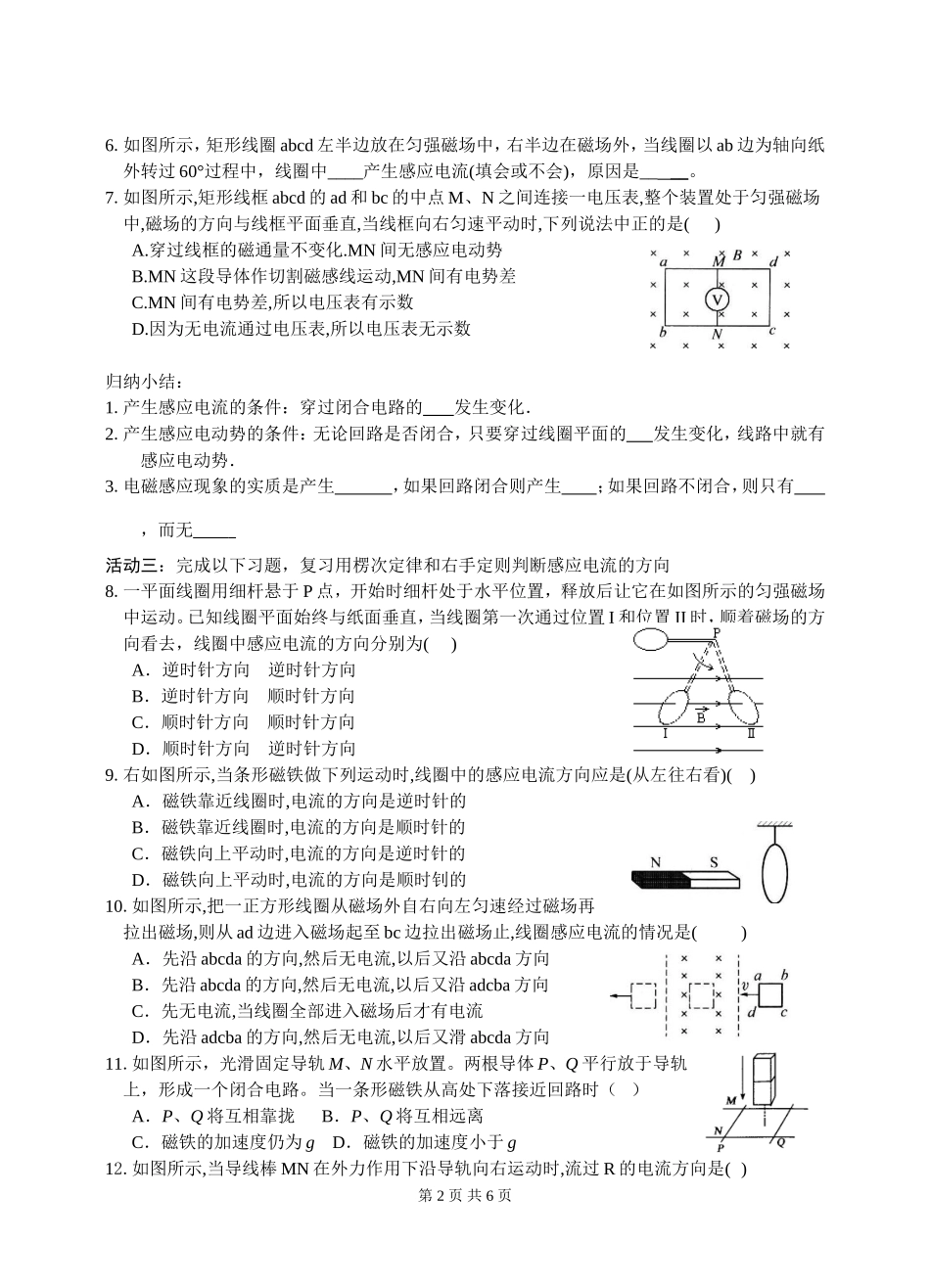

电磁感应产生的条件楞次定律_第2页
2/6

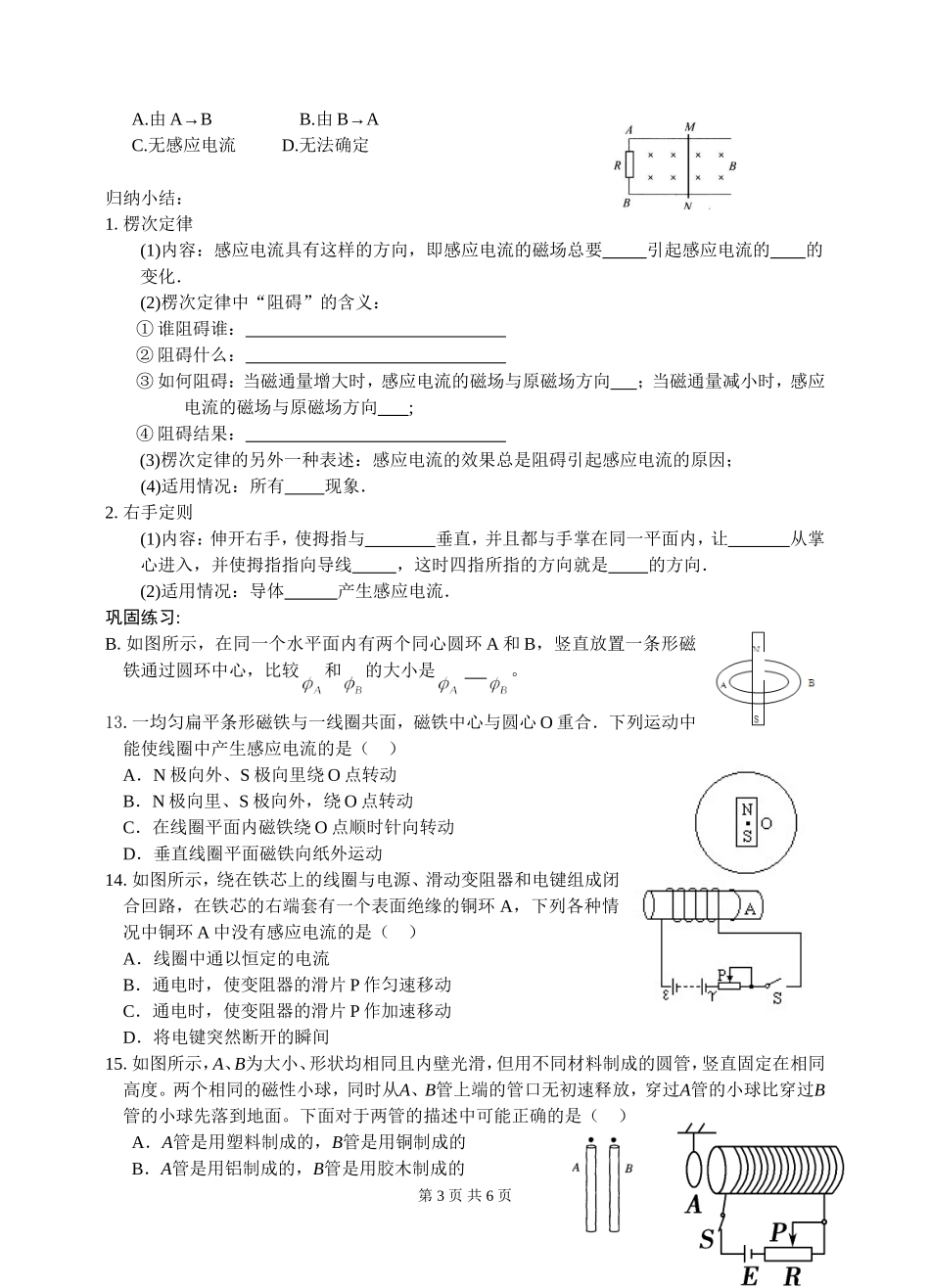

电磁感应产生的条件楞次定律_第3页
3/6
第一讲电磁感应产生的条件楞次定律活动一:完成以下习题,复习磁通量及磁通量的变化1.如图所示,矩形线圈abcd放置在水平面内,磁场方向与水平方向成a角,已知sinα=0.8,回路面积S,磁感应强度为B,则通过线框的磁通量为:()A.BSB.0.8BSC.0.6BSD.0.75BS2.关于磁通量,下列说法中正确的是()A.穿过某一面积的磁感线条数越多,磁通量越大B.穿过某一面积的磁通量一定等于面积S与该处磁感应强度B的乘积C.若穿过某一面积的磁通量为零,则该处的磁感应强度一定为零D.穿过某一面积的磁通量等于该面积上单位面积的磁感线条数A.如图所示面积为S的n匝线圈处在匀强磁场B中,当线框转过0时,磁通量的变化量=;当线框转过1800时,磁通量的变化量=。3.如图所示,竖直放置的长直导线通以恒定电流,有一矩形线框与导线在同一平面,在下列情况中穿过线圈的磁通量发生变化的是()A.导线中电流强度变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动归纳小结:1.磁通量的计算(1)公式:Φ=(2)适用条件:①磁场;②S是磁场的有效面积.(3)单位:,1Wb=1T·m2.2.磁通量的变化:3.引起磁通量变化的常见情况(1)投影面积不变,磁感应强度变化,即(2)磁感应强度不变,投影面积发生变化,即,其中投影面积的变化又有两种形式:①处在磁场的闭合回路面积发生变化;②闭合回路面积不变,但与磁场方向的夹角发生变化,从而引起投影面积的变化;(3)磁感应强度和投影面积均发生变化。活动二:完成下列习题,复习产生感应电流,感应电动势的条件4.如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动.下列四个图中能产生感应电流的是图()5.一水平放置的矩形线圈abcd在条形磁铁S极附近下落,在下落过程中,线圈平面保持水平,如图所示,位置1和3都靠近位置2,则线圈从位置1到位置2的过程中,线圈内____感应电流,线圈从位置2至位置3的过程中,线圈内____感应电流。(填:“有”或“无”)第1页共6页××××××××××××××××6.如图所示,矩形线圈abcd左半边放在匀强磁场中,右半边在磁场外,当线圈以ab边为轴向纸外转过60°过程中,线圈中____产生感应电流(填会或不会),原因是____。7.如图所示,矩形线框abcd的ad和bc的中点M、N之间连接一电压表,整个装置处于匀强磁场中,磁场的方向与线框平面垂直,当线框向右匀速平动时,下列说法中正的是()A.穿过线框的磁通量不变化.MN间无感应电动势B.MN这段导体作切割磁感线运动,MN间有电势差C.MN间有电势差,所以电压表有示数D.因为无电流通过电压表,所以电压表无示数归纳小结:1.产生感应电流的条件:穿过闭合电路的发生变化.2.产生感应电动势的条件:无论回路是否闭合,只要穿过线圈平面的发生变化,线路中就有感应电动势.3.电磁感应现象的实质是产生,如果回路闭合则产生;如果回路不闭合,则只有,而无活动三:完成以下习题,复习用楞次定律和右手定则判断感应电流的方向8.一平面线圈用细杆悬于P点,开始时细杆处于水平位置,释放后让它在如图所示的匀强磁场中运动。已知线圈平面始终与纸面垂直,当线圈第一次通过位置I和位置II时,顺着磁场的方向看去,线圈中感应电流的方向分别为()A.逆时针方向逆时针方向B.逆时针方向顺时针方向C.顺时针方向顺时针方向D.顺时针方向逆时针方向9.右如图所示,当条形磁铁做下列运动时,线圈中的感应电流方向应是(从左往右看)()A.磁铁靠近线圈时,电流的方向是逆时针的B.磁铁靠近线圈时,电流的方向是顺时针的C.磁铁向上平动时,电流的方向是逆时针的D.磁铁向上平动时,电流的方向是顺时钊的10.如图所示,把一正方形线圈从磁场外自右向左匀速经过磁场再拉出磁场,则从ad边进入磁场起至bc边拉出磁场止,线圈感应电流的情况是()A.先沿abcda的方向,然后无电流,以后又沿abcda方向B.先沿abcda的方向,然后无电流,以后又沿adcba方向C.先无电流,当线圈全部进入磁场后才有电流D.先沿adcba的方向,然后无电流,以后又滑abcda方向11.如图所示,光滑固定导轨M、N水平放置。两根导体P、Q平行放于导轨上,形成一个闭合电路。当一条形磁铁从高处下落接近回路时()A.P、Q将互相靠拢B.P、Q将互相远离C.磁铁的加速度仍为gD.磁铁的加速...
