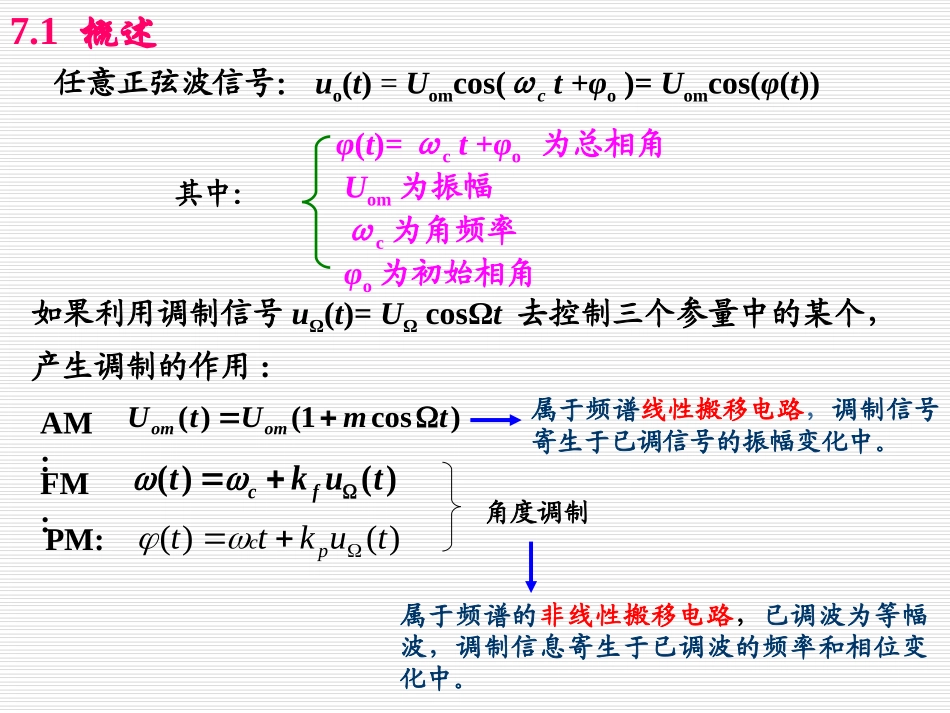

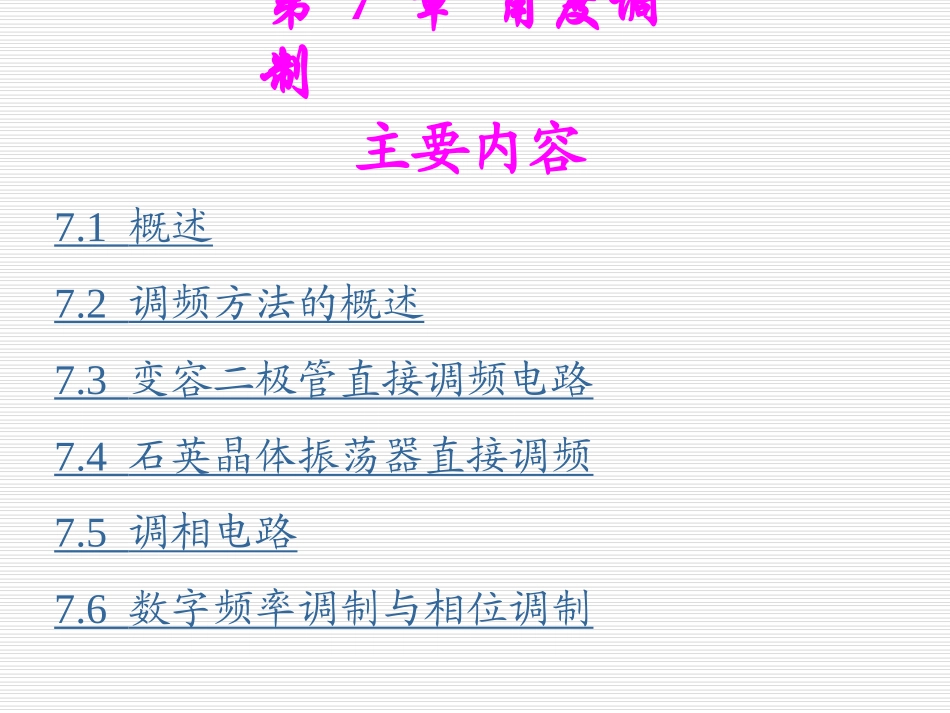

主要内容7.1概述7.2调频方法的概述7.3变容二极管直接调频电路7.4石英晶体振荡器直接调频7.5调相电路7.6数字频率调制与相位调制第7章角度调制教学要求•掌握调角信号的定义、表示式、波形、频谱等基本特征。•掌握典型的角度调制电路的结构、工作原理、分析方法和性能特点。•了解数字角度调制的典型调制方式及其实现方法。任意正弦波信号：uo(t)=Uomcos(ωct+φo)=Uomcos(φ(t))如果利用调制信号uΩ(t)=UΩcosΩt去控制三个参量中的某个，产生调制的作用:AM:)cos1()(tmUtUomomFM:)()(tuktfcPM:)()(tukttpc角度调制属于频谱线性搬移电路，调制信号寄生于已调信号的振幅变化中。属于频谱的非线性搬移电路，已调波为等幅波，调制信息寄生于已调波的频率和相位变化中。7.1概述φ(t)=ωct+φo为总相角Uom为振幅ωc为角频率φo为初始相角其中：FM，PMω从已调波中检取出原调制信号的过程称为解调(AM)振幅解调——检波(FM)频率解调——鉴频(detection)(frequencydiscrimination)(PM)相位解调——检相(phasedetection)vAMωωfff1.调角电路定义及分类定义：模拟频率调制和相位调制合称为模拟角度调制(简称调角)。高频振荡振幅不变，其角度随着调制信号uΩ(t)以一定关系变化。)()(tuktfo频率调制：高频振荡的振幅保持不变，瞬时角频率随调制信号成线性变化FM分类：)()(tukttpo相位调制：高频振荡的振幅保持不变，瞬时相位随调制信号成线性变化PM注意：（1）因为相位是频率的积分，故频率的变化必将引起相位的变化，反之亦然。所以调频信号与调相信号在时域特性、频谱宽度、调制与解调的原理、实现方法等方面都有密切的联系。（2）模拟角度调制与解调属于非线性频率变换，比属于线性频率变换的模拟振幅调制与解调在原理和电路实现上都要困难一些。（3）由于角度调制信号在抗干扰方面比振幅调制信号要好得多，因此虽然要占用更多的带宽，但仍得到了广泛的应用。（4）在模拟通信方面,调频制比调相制更加优越，故大都采用调频制。所以本章以模拟调频电路为主题，但由于调频信号与调相信号的内在联系，调频可以用调相电路间接实现，因此实际上也介绍了一些调相电路。调制信号：tUtucos)(（1）调频FM：由于已调波频率随调制信号线形变化，则有：)()()(ttuktofo其中：①:载波角频率，FM波的中心频率.o②：调频灵敏度，fk)()(tutkf单位调制信号振幅引起的频率偏移.③)()(tuktF,瞬时频率偏移（简称频偏）,寄载了调制信息，表示瞬时频率相对于载波频率的偏移.④最大频偏Uktukffmmax|)(|另外，由瞬时频率与所对应的瞬时相位的关系，若设0o则有：tttoFoFttdttuktdttukdttt0000)()()()()(⑤)(t：瞬时相位偏移，tUkdttuktftfsin)()(0设：载波：tUtuoomocos)(2.调角信号的分析与特点⑥最大相位偏移：Uktfmmax|)(tfoFMdttuktUtUtu0)(cos)(cos)(令mf=△m，称为FM波的调频指数，则调频信号的数学表达式：所以有：tmtUtUktUdttuktUtufofotfoFMsincossincos)(cos)(0注意：与AM波不同，mf一般可大于1，且mf越大，抗干扰性能越好，但频带越宽。对单一频率调制的FM波，由于：tUtucos)(已调波的相位随调制信号线形变化，有：)()()(tttukttopo①ω0t：载波的相位角②pk：调相灵敏度，)()(tutkp，单位调制信号振幅引起的相位偏移。③)()(tuktp：瞬时相位偏移，即)(t相对于to的偏移量。(2)调相（PM）④最大相位偏移：pppmmUktukmax|)(（调相指数）另外，由瞬时相位与所对应的瞬时频率之间的关系，可得：)()()()(tdttdukdttdtopo⑤dttduktp)()(；PM波瞬时频偏。⑥最大频偏:Ukdttdukppmmax|)(|PM波的表达式为：)](cos[tuktUupoPM对于单一频率调制信号tUtucos)(的PM波：]coscos[]coscos[tm...
