《发动机构造与维修》实训4VIP专享VIP免费

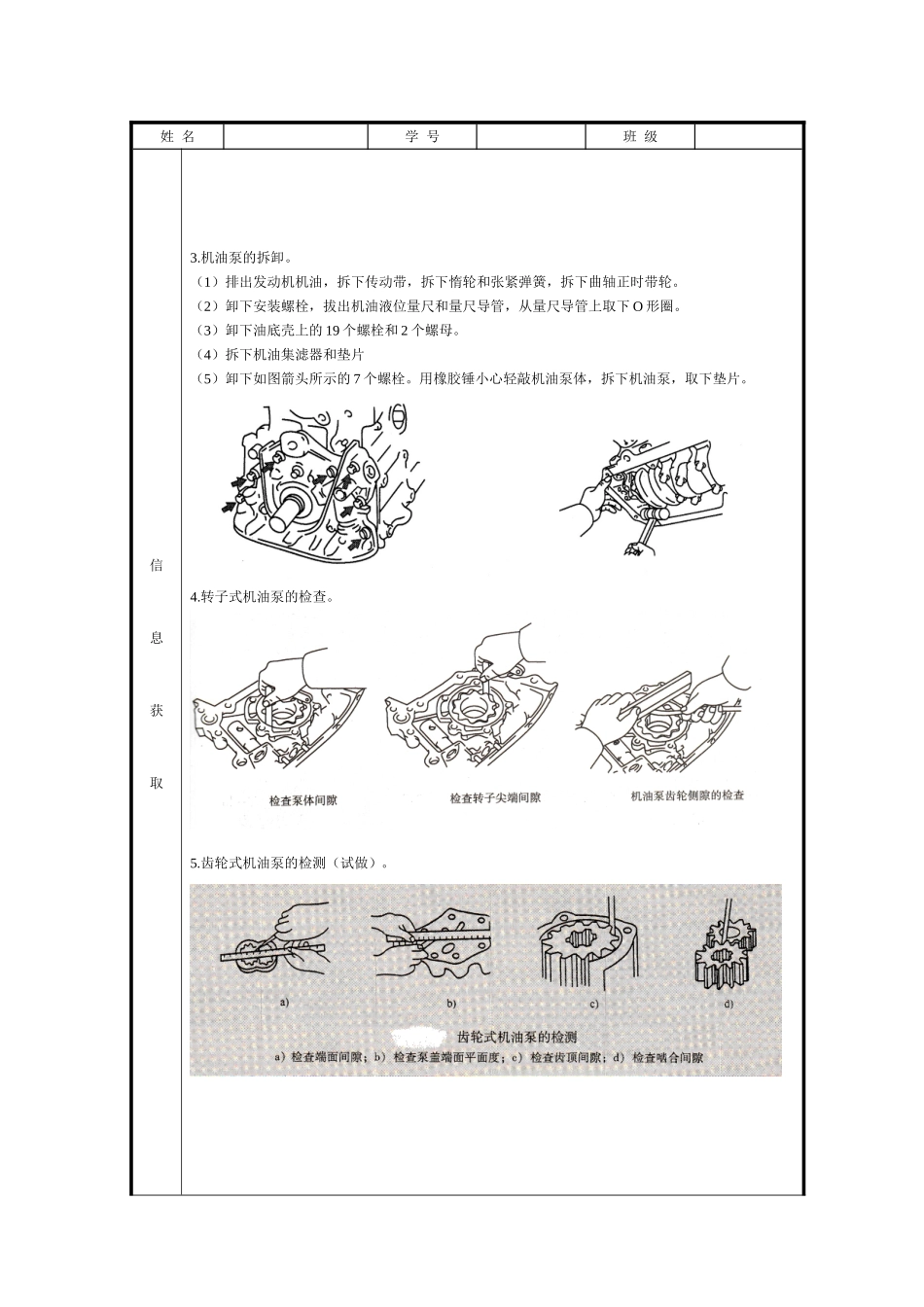

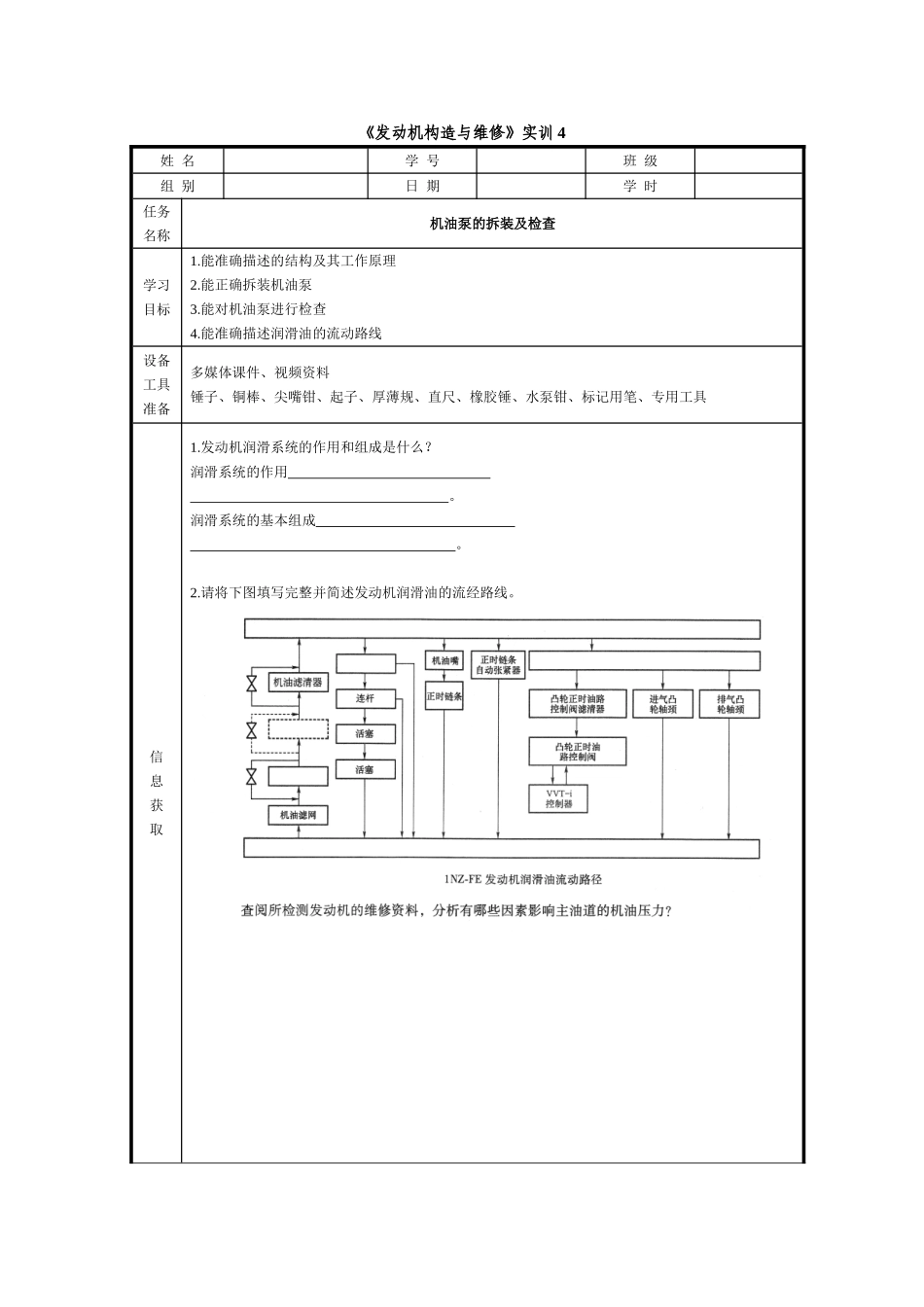

《发动机构造与维修》实训4姓名学号班级组别日期学时任务名称机油泵的拆装及检查学习目标1.能准确描述的结构及其工作原理2.能正确拆装机油泵3.能对机油泵进行检查4.能准确描述润滑油的流动路线设备工具准备多媒体课件、视频资料锤子、铜棒、尖嘴钳、起子、厚薄规、直尺、橡胶锤、水泵钳、标记用笔、专用工具信息获取1.发动机润滑系统的作用和组成是什么？润滑系统的作用。润滑系统的基本组成。2.请将下图填写完整并简述发动机润滑油的流经路线。姓名学号班级信息获取3.机油泵的拆卸。（1）排出发动机机油，拆下传动带，拆下惰轮和张紧弹簧，拆下曲轴正时带轮。（2）卸下安装螺栓，拔出机油液位量尺和量尺导管，从量尺导管上取下O形圈。（3）卸下油底壳上的19个螺栓和2个螺母。（4）拆下机油集滤器和垫片（5）卸下如图箭头所示的7个螺栓。用橡胶锤小心轻敲机油泵体，拆下机油泵，取下垫片。4.转子式机油泵的检查。5.齿轮式机油泵的检测（试做）。姓名学号班级6.机油泵体的安装。安装新的O形密封圈，用规定的力矩拧紧固定螺栓。7.润滑系统常见故障有.（1）机油压力过高，可能的原因有（2）机油压力过低，可能的原因有（3）机油消耗过多，可能的原因有8.整理工具设备，清洁场地。考核结果训练设备的使用ABCD技能训练操作ABCD任务工单填写ABCD回答现场提问ABCD成绩评语教师签字日期
