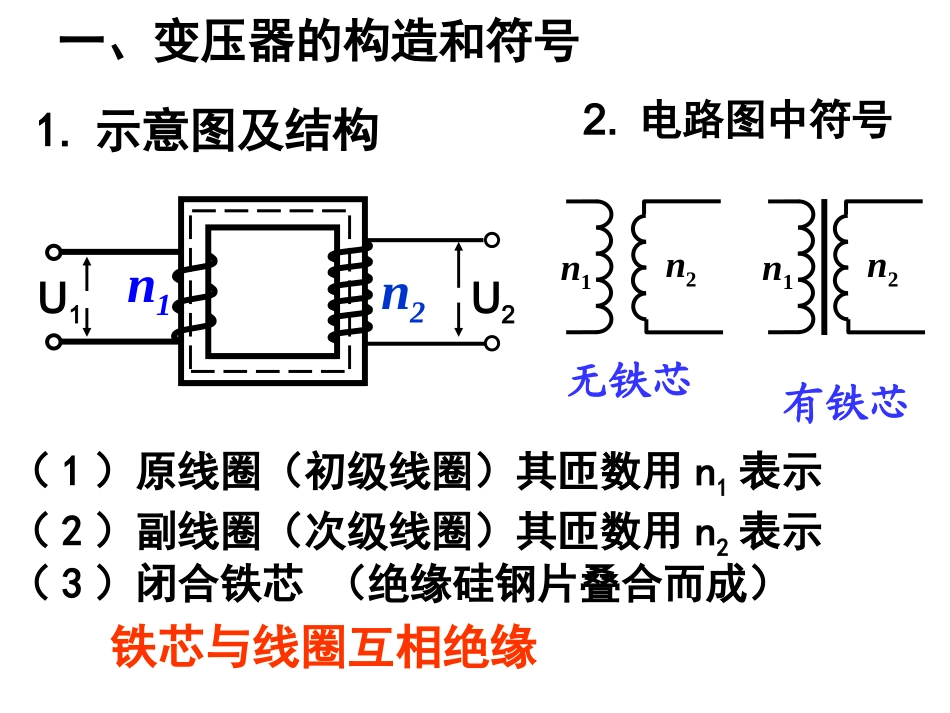

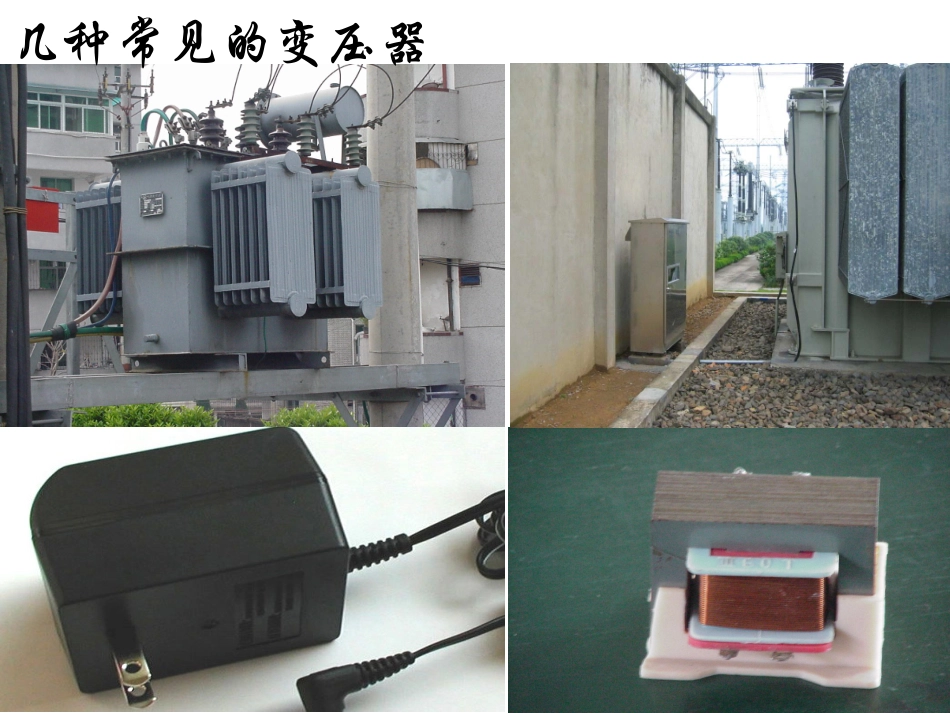

4.4.变压器变压器几种常见的变压器一、变压器的构造和符号1.示意图及结构2.电路图中符号（1）原线圈（初级线圈）其匝数用n1表示（2）副线圈（次级线圈）其匝数用n2表示（3）闭合铁芯（绝缘硅钢片叠合而成）铁芯与线圈互相绝缘U1U2n1n2n1n2n1n2无铁芯有铁芯问题：若给原线圈接直流电压U1后，副线圈电压U2=？（4）输入电压：U1;输出电压：U2.U1U2n1n2二、变压器的工作原理------互感现象变压器通过闭合铁芯，利用互感现象工作思考：若给原线圈接交流电压U1，副线圈电压U2=？U1U2n1n2变压器通过闭合铁芯，利用互感现象实现了：原原线线圈圈副副线线圈圈铁芯铁芯U1U2n1n2∽0uut电能磁场能电能(U1、I1)(U2、I2)变压器工作原理变压器工作原理（转换装置）理想变压器(即没有能量损失的变压器)。理想变压器（1）原副线圈没有电阻（2）无磁通量漏失（3）铁芯不发热三、理想变压器的规律I1I2n1n2U1U2原、副线圈中产生的感应电动势分别是：E1=n1/tE2=n2/t若不考虑原副线圈的内阻U1=E1U2=E22121nnUU2121nnEE(1)理想变压器原副线圈的端电压之比等于这两个线圈的匝数之比n2>n1,U2>U1-----升压变压器n2
