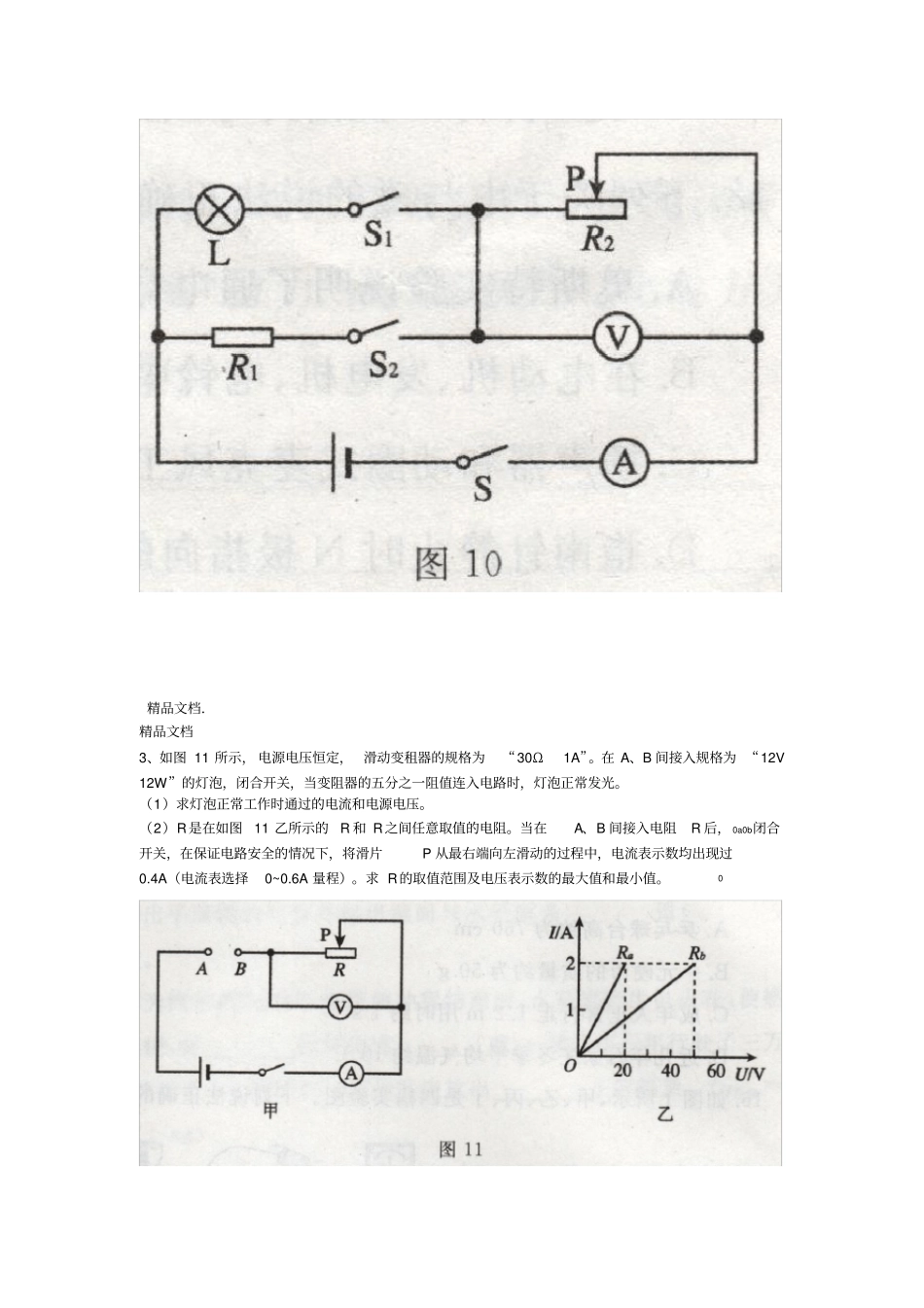

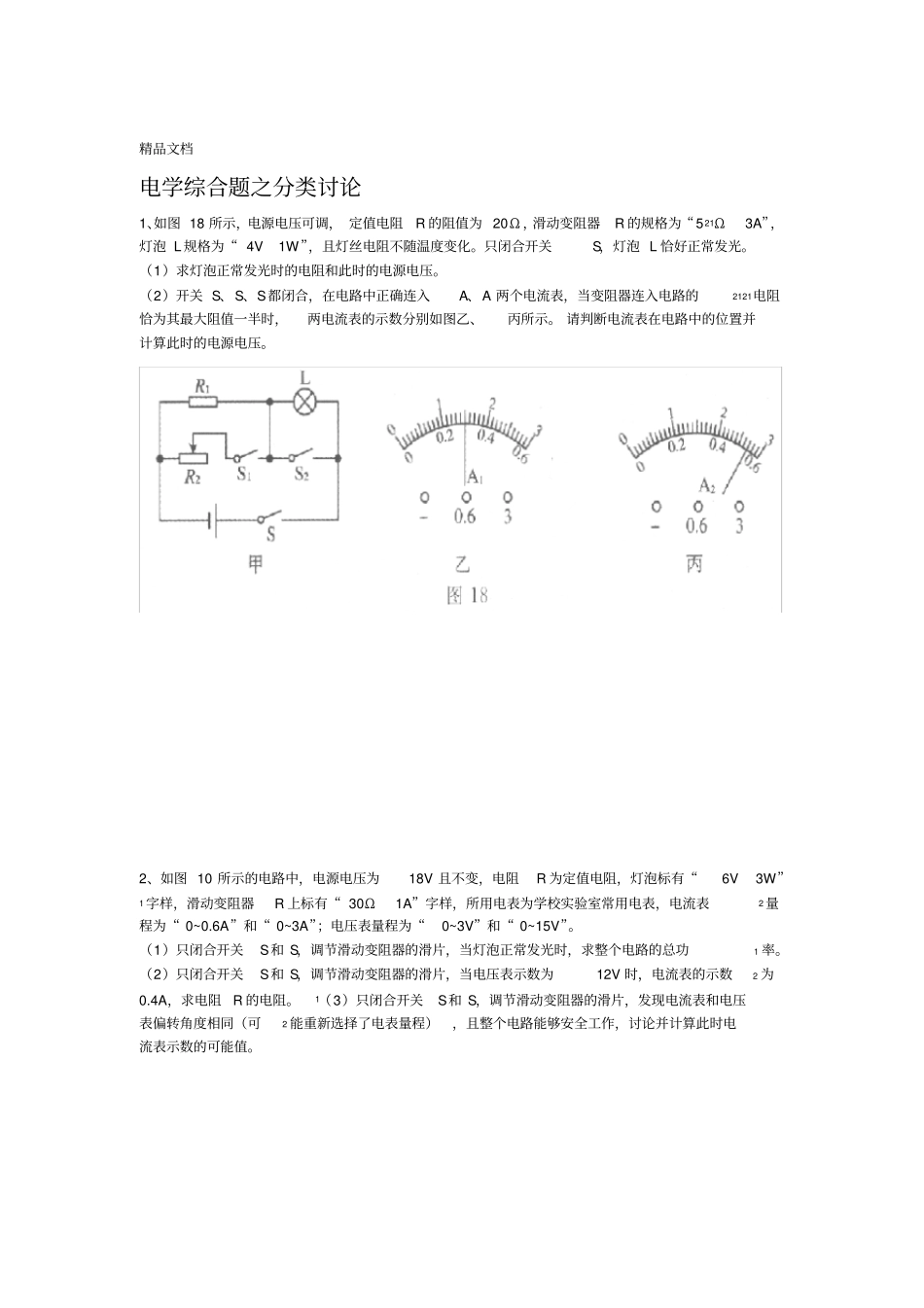

精品文档电学综合题之分类讨论1、如图18所示，电源电压可调，定值电阻R的阻值为20Ω，滑动变阻器R的规格为“521Ω3A”，灯泡L规格为“4V1W”，且灯丝电阻不随温度变化。只闭合开关S，灯泡L恰好正常发光。（1）求灯泡正常发光时的电阻和此时的电源电压。（2）开关S、S、S都闭合，在电路中正确连入A、A两个电流表，当变阻器连入电路的2121电阻恰为其最大阻值一半时，两电流表的示数分别如图乙、丙所示。请判断电流表在电路中的位置并计算此时的电源电压。2、如图10所示的电路中，电源电压为18V且不变，电阻R为定值电阻，灯泡标有“6V3W”1字样，滑动变阻器R上标有“30Ω1A”字样，所用电表为学校实验室常用电表，电流表2量程为“0~0.6A”和“0~3A”；电压表量程为“0~3V”和“0~15V”。（1）只闭合开关S和S，调节滑动变阻器的滑片，当灯泡正常发光时，求整个电路的总功1率。（2）只闭合开关S和S，调节滑动变阻器的滑片，当电压表示数为12V时，电流表的示数2为0.4A，求电阻R的电阻。1（3）只闭合开关S和S，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可2能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值。精品文档．精品文档3、如图11所示，电源电压恒定，滑动变租器的规格为“30Ω1A”。在A、B间接入规格为“12V12W”的灯泡，闭合开关，当变阻器的五分之一阻值连入电路时，灯泡正常发光。（1）求灯泡正常工作时通过的电流和电源电压。（2）R是在如图11乙所示的R和R之间任意取值的电阻。当在A、B间接入电阻R后，0a0b闭合开关，在保证电路安全的情况下，将滑片P从最右端向左滑动的过程中，电流表示数均出现过0.4A（电流表选择0~0.6A量程）。求R的取值范围及电压表示数的最大值和最小值。04、如图10所示，电源电压可调，灯泡上规格为“15V5W，且灯丝电阻不随温度变化。电流表量程为“0~0.6A”和“0~3A”，滑动变阻器的规格分别为“25Ω2A”和“10Ω3A”。（1）将电源电压调到18V，闭合开关，移动滑片P，使灯泡正常发光。求灯泡的电阻和灯泡消耗的最小功率。（2）将电源电压调到15V，用定值电阻R替换灯泡，滑片P置于中点A处，闭合开关，电0流表指针指到满偏刻度的三分之二位置（可能重新选择了电表量程和变阻器R）。然后将P从A移到最左端B，两表示数的I-U关系如图11所示。通过计算判断所用变阻器的规格。精品文档．精品文档5、实验室里有两只额定电压分别为4V和6V的小灯泡L和L，将它们连接到如图11所示21的电源电压可调的电路中，其中通过L2的电流与电压的关系如图12所示。闭合开关S、S，21断开S，滑片P置于最左端时，一只小灯泡正常发光，电路消耗的功率为5.2W；只闭合S，33滑片P置于最右端时，也有一只小灯泡正常发光，且L的电阻与变阻器连入电路中的电阻2之比为R:R=1：4。求：2（1）L正常工作时的电阻；2（2)L正常工作时的电流；1（3）在一只小灯泡正常发光条件下，电源电压的调节范围。6、如图14所示，灯L上标有“12V3.6W”，定值电阻R的阻值为10Ω，滑动变阻器R上标21有“50Q1A”。闭合S、S，灯L正常发光，电流表、电压表的量程分别为0~3A，0~15V，求：21（1）灯正常发光时的电阻。）滑动变阻器允许连入的阻值范围。（2，用一个新的电源去替代原来的电源，电流表、电、S（3）断开S21。移动滑动变阻器的滑片过程中，0~3V压表的量程分别为0~0.6A，要求两个电表先后均能达到满刻度且电路正常工作。求允许替换电源的范围。精品文档．精品文档7、在如图9甲所示的电路中，R为定值电阻，R为滑动变阻器，电源电压不变，闭合开关0S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图9乙所示。求：（1）电路中电流最小时，1min内电流通过电阻R做的功。（2）电源电压和定值电阻R。0（3）若电压表量程为0~15V，电流表量程为0~3A，为保证电表正常工作，定值电阻R消耗0的功率范围。8、如图15甲所示，电源电压可调。小灯泡的规格为“6V3W”，闭合开关S、S，把滑动变21阻器的滑片P移至中点，变阻器消耗的功率为P；把滑片P移至b点，变阻器消耗的功率1为P，滑片从中点移到b点的过程中，R消耗的功率与电流表示数的关系如图15...
