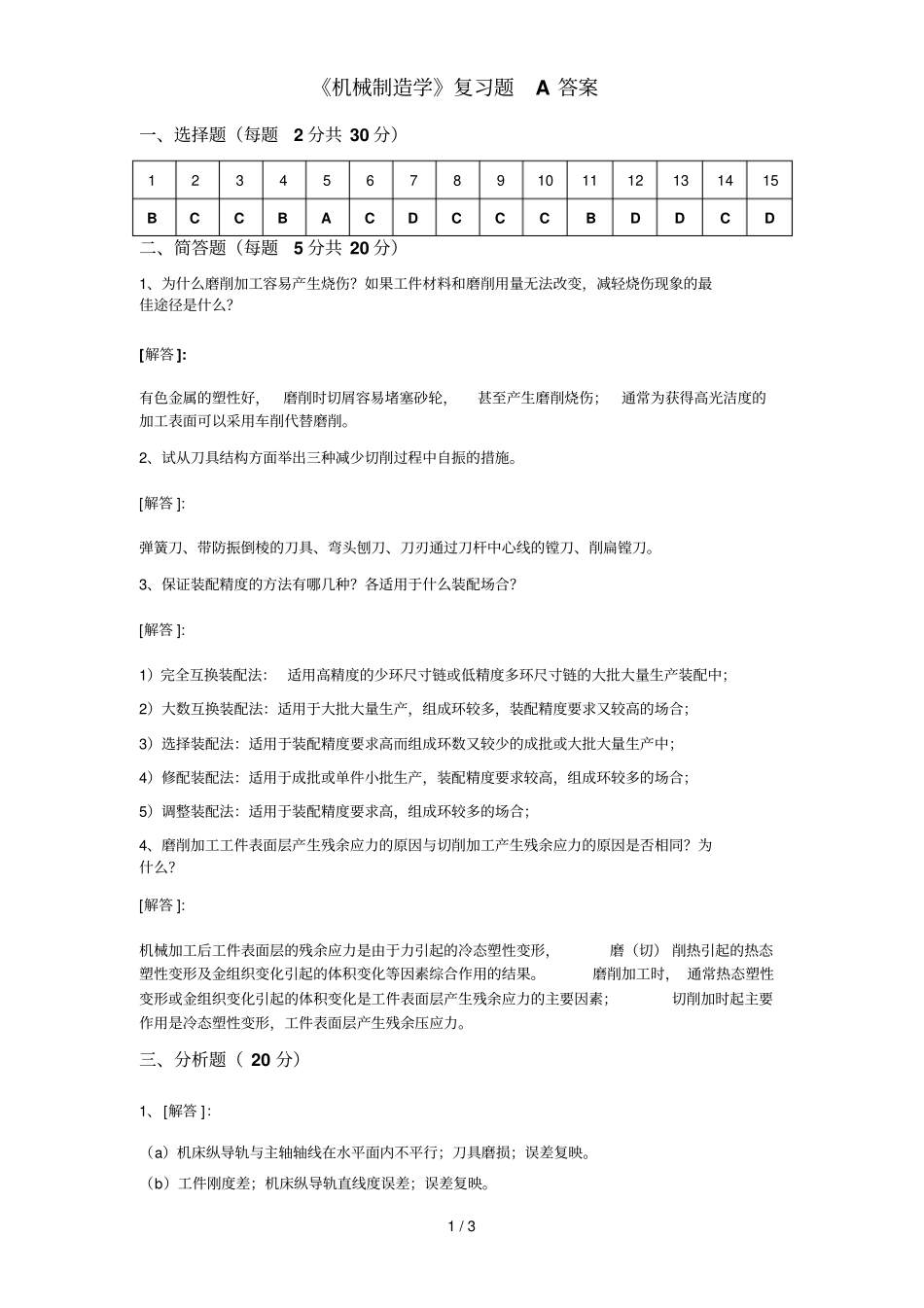

1/3《机械制造学》复习题A答案一、选择题（每题2分共30分）123456789101112131415BCCBACDCCCBDDCD二、简答题（每题5分共20分）1、为什么磨削加工容易产生烧伤？如果工件材料和磨削用量无法改变，减轻烧伤现象的最佳途径是什么？[解答]:有色金属的塑性好，磨削时切屑容易堵塞砂轮，甚至产生磨削烧伤；通常为获得高光洁度的加工表面可以采用车削代替磨削。2、试从刀具结构方面举出三种减少切削过程中自振的措施。[解答]:弹簧刀、带防振倒棱的刀具、弯头刨刀、刀刃通过刀杆中心线的镗刀、削扁镗刀。3、保证装配精度的方法有哪几种？各适用于什么装配场合？[解答]:1）完全互换装配法：适用高精度的少环尺寸链或低精度多环尺寸链的大批大量生产装配中；2）大数互换装配法：适用于大批大量生产，组成环较多，装配精度要求又较高的场合；3）选择装配法：适用于装配精度要求高而组成环数又较少的成批或大批大量生产中；4）修配装配法：适用于成批或单件小批生产，装配精度要求较高，组成环较多的场合；5）调整装配法：适用于装配精度要求高，组成环较多的场合；4、磨削加工工件表面层产生残余应力的原因与切削加工产生残余应力的原因是否相同？为什么？[解答]:机械加工后工件表面层的残余应力是由于力引起的冷态塑性变形，磨（切）削热引起的热态塑性变形及金组织变化引起的体积变化等因素综合作用的结果。磨削加工时，通常热态塑性变形或金组织变化引起的体积变化是工件表面层产生残余应力的主要因素；切削加时起主要作用是冷态塑性变形，工件表面层产生残余压应力。三、分析题（20分）1、[解答]：（a）机床纵导轨与主轴轴线在水平面内不平行；刀具磨损；误差复映。（b）工件刚度差；机床纵导轨直线度误差；误差复映。2/3（c）机床床头，尾座刚度较弱；刀具直线运动与工件回转运动轴线不在同一平面内，即在空间交错平行；误差复映。2、⑴加工图示零件需限制六个自由度，⑵锥销1定位能限制zyx三个自由度，下平面2定位能限制zyx三个自由度，支承钉3定位能限制y一个自由度，支承钉4定位能限制z一个自由度。⑶该定位方案属于过定位：z由锥销1与平面2重复定位，y由支承钉3与锥销1重复定位；⑷将短锥销改为轴向可浮动，使z由平面2限制；⑸撤除支承钉3，使y仅由浮动圆锥销1限制；四、计算题（共30分）1、[解答]：设计基准与定位基准不重合，而定位基准为平面，若该平面已加工了，可认为基准位置误差为0，只有基准不重合误差。△定＝尺寸50的公差值＝2×0.2＝0.4＞(2×0.1)不能满足加工要求。改进措施：（1）采用基准重合，用工件顶面定位，从下往上夹紧，但夹紧机构复杂，装夹不便；（2）减少基准不重合误差，即提高50土0.2尺寸的精度（如改为50土0.05）；（3）若加工数量不多，可改用试切法，直接保证20土0.12、[解答]:可直接测量槽底至大外圆下母线间距离A1或槽底至孔上母线间距离B1.1）求A1基本尺寸及上下偏差，尺寸链如图a)3.0005A为封闭环，01.0290A为增环，1A为减环；85590021AAA1.001.0021EIEIES3.03.00021ESESEI所以,1.03.0185A2）求B1基本尺寸及上下偏差，尺寸链如图b)3.0005B为封闭环，1B为减环，025.00230B为减环；025.03B，005.0445B为增环；1053045002431BBBBBA1A2A0图a)B0B1B2B3B4图b)3/31.00025.005.0025.002431EIESEIEIES275.03.000025.002431ESEIESESEI所以,1.0275.0110B。
