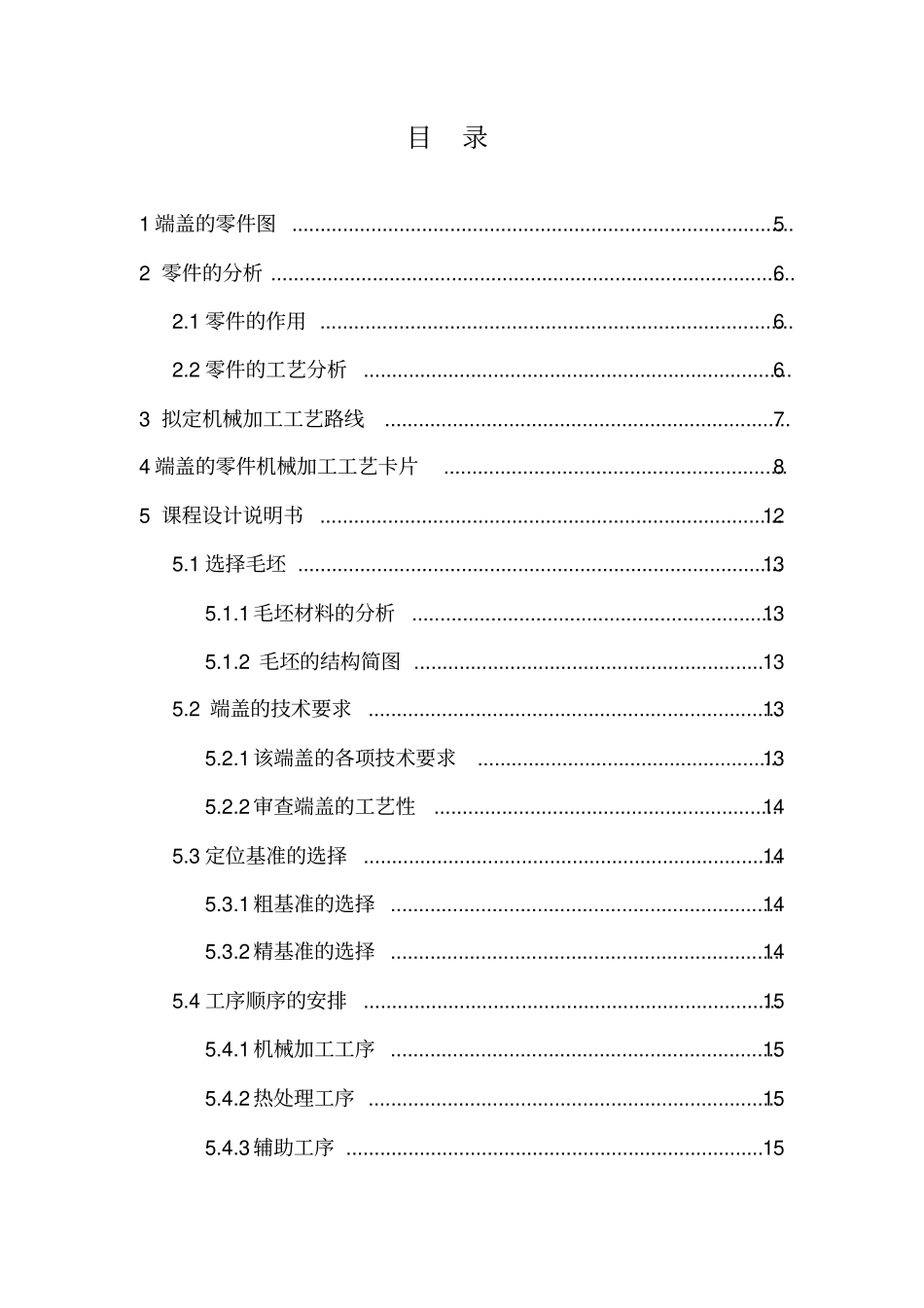

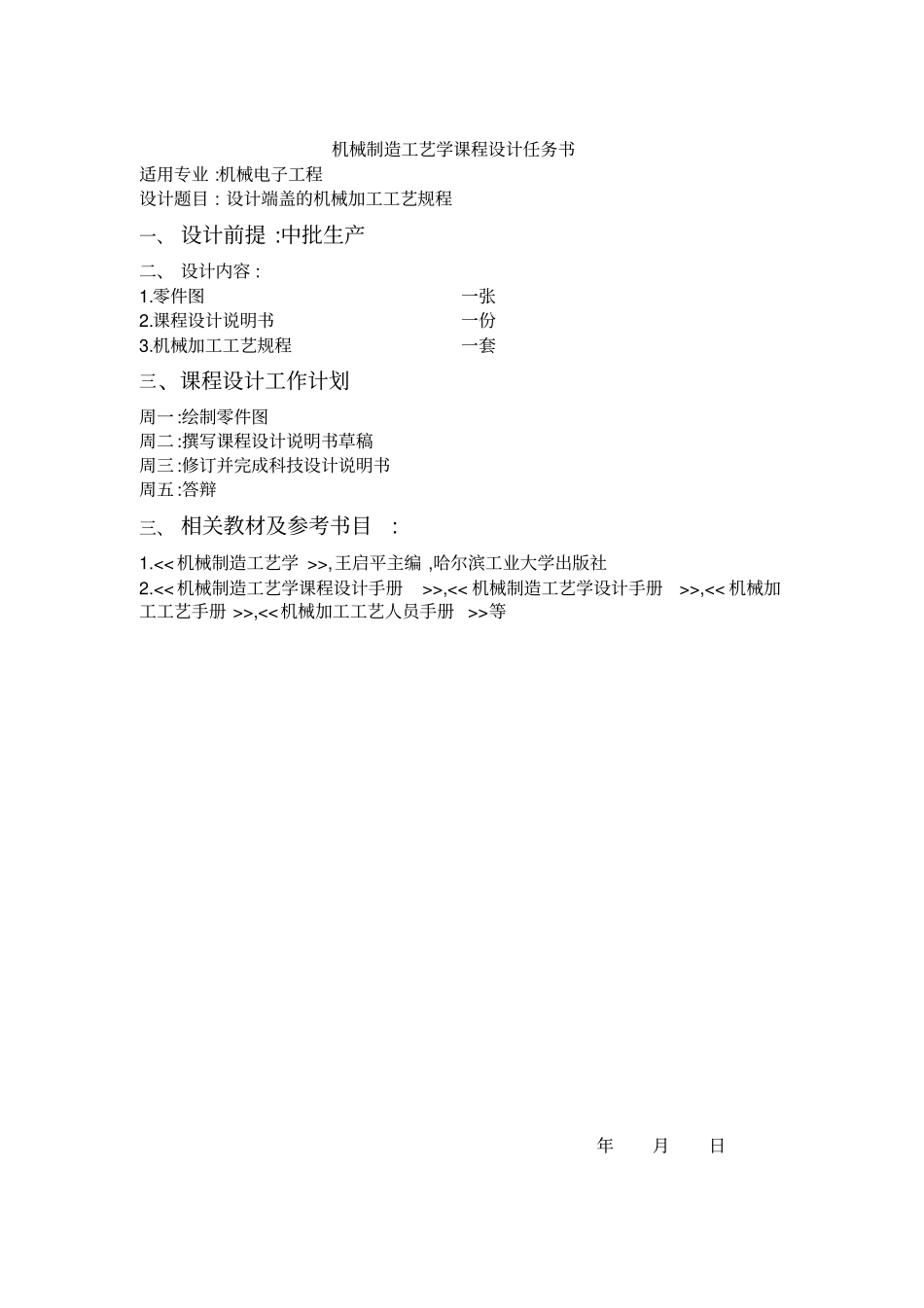

机械制造工艺学课程设计说明书设计题目:设计端盖的机械加工工艺规程设计者:郑四成学号:2009113033指导教师:郭强齐齐哈尔大学机电工程学院机电系机电091班2012年12月02日机械制造工艺学课程设计任务书适用专业:机械电子工程设计题目:设计端盖的机械加工工艺规程一、设计前提:中批生产二、设计内容:1.零件图一张2.课程设计说明书一份3.机械加工工艺规程一套三、课程设计工作计划周一:绘制零件图周二:撰写课程设计说明书草稿周三:修订并完成科技设计说明书周五:答辩三、相关教材及参考书目:1.<<机械制造工艺学>>,王启平主编,哈尔滨工业大学出版社2.<<机械制造工艺学课程设计手册>>,<<机械制造工艺学设计手册>>,<<机械加工工艺手册>>,<<机械加工工艺人员手册>>等年月日目录1端盖的零件图.........................................................................................52零件的分析.............................................................................................62.1零件的作用....................................................................................62.2零件的工艺分析............................................................................63拟定机械加工工艺路线........................................................................74端盖的零件机械加工工艺卡片.............................................................85课程设计说明书..................................................................................125.1选择毛坯......................................................................................135.1.1毛坯材料的分析.................................................................135.1.2毛坯的结构简图..............................................................135.2端盖的技术要求.........................................................................135.2.1该端盖的各项技术要求.....................................................135.2.2审查端盖的工艺性.............................................................145.3定位基准的选择..........................................................................145.3.1粗基准的选择.....................................................................145.3.2精基准的选择.....................................................................145.4工序顺序的安排..........................................................................155.4.1机械加工工序.....................................................................155.4.2热处理工序.........................................................................155.4.3辅助工序..........................................................................155.5确定加工的设备、刀具、和夹具..............................................156、设计总结.............................................................................................16参考文献..................................................................................................171、端盖零件图2.零件的分析2.1零件的作用端盖作为一非常重要的机械零件之一，用途十分广泛。该零件的主要工作表面为左右端面以及左端面的外圆表面，一般作用：（1）轴承外圈的轴向定位；（2）防尘和密封，除本身可以防尘和密封外，也常和密封件配合以表达到密封的作用；（3）位于车床电动机和主轴箱之间的端盖，主要起传送扭矩和缓冲吸震的作用，使主轴箱的转动平稳。2.2零件的工艺分析该端盖结构简单，形状普通，属于一般的盘类零件。主要加工表面有端盖的左右断面，阶梯孔。精度要求较高的尺寸主要有φ32H7.φ16H7.3*M5-7H.对于尺寸精度要求，主要通过在加工过程中的精确对到；正确选用刀具的磨损量和正确选用合适的加工工...
