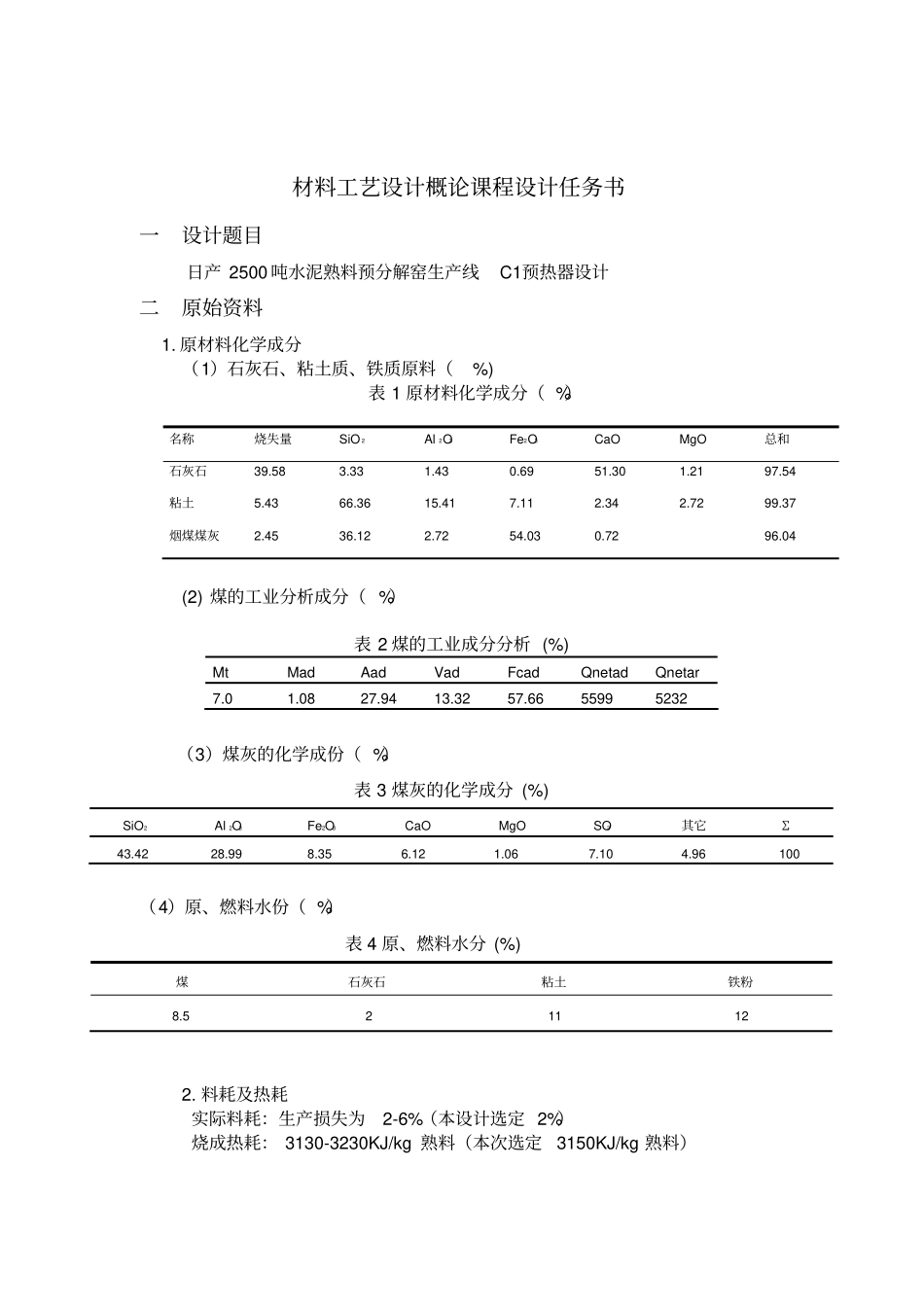

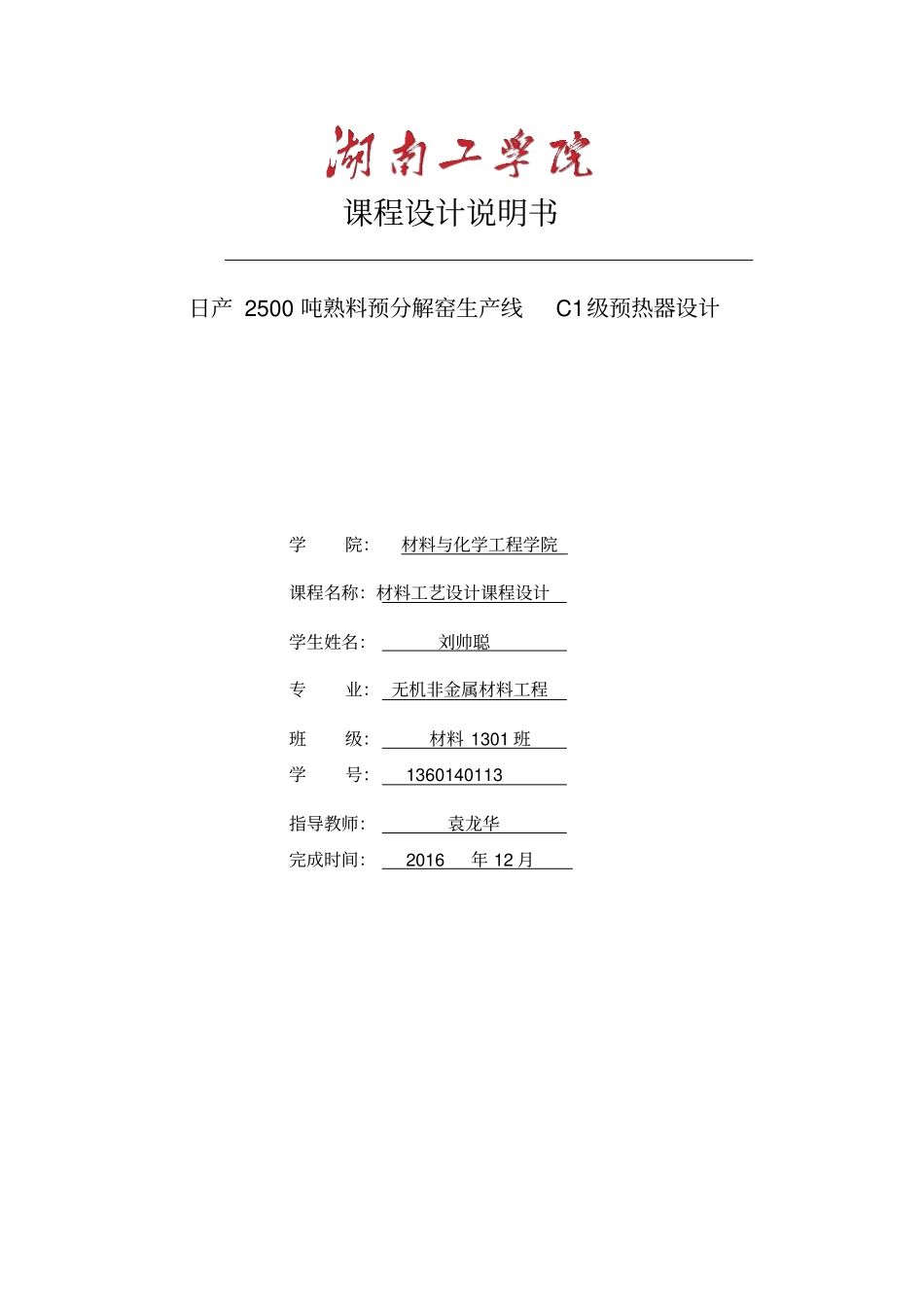

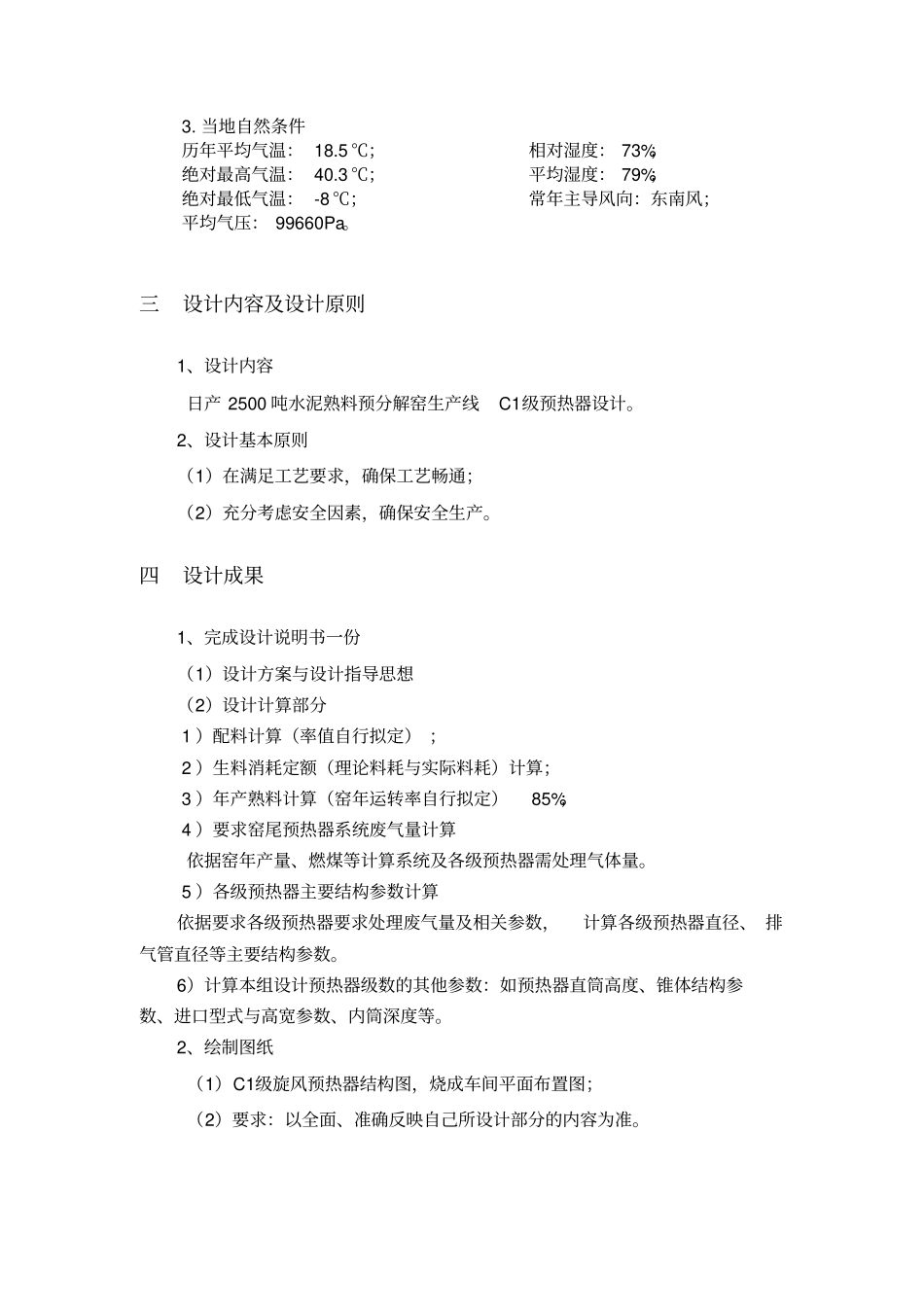

课程设计说明书日产2500吨熟料预分解窑生产线C1级预热器设计学院：材料与化学工程学院课程名称：材料工艺设计课程设计学生姓名：刘帅聪专业：无机非金属材料工程班级：材料1301班学号：1360140113指导教师：袁龙华完成时间：2016年12月材料工艺设计概论课程设计任务书一设计题目日产2500吨水泥熟料预分解窑生产线C1预热器设计二原始资料1.原材料化学成分（1）石灰石、粘土质、铁质原料（%)表1原材料化学成分（%）(2)煤的工业分析成分（%）表2煤的工业成分分析(%)MtMadAadVadFcadQnetadQnetar7.01.0827.9413.3257.6655995232（3）煤灰的化学成份（%）表3煤灰的化学成分(%)SiO2Al2O3Fe2O3CaOMgOSO3其它Σ43.4228.998.356.121.067.104.96100（4）原、燃料水份（%）表4原、燃料水分(%)煤石灰石粘土铁粉8.5211122.料耗及热耗实际料耗：生产损失为2-6%（本设计选定2%）烧成热耗：3130-3230KJ/kg熟料（本次选定3150KJ/kg熟料）名称烧失量SiO2Al2O3Fe2O3CaOMgO总和石灰石39.583.331.430.6951.301.2197.54粘土5.4366.3615.417.112.342.7299.37烟煤煤灰2.4536.122.7254.030.7296.043.当地自然条件历年平均气温：18.5℃；相对湿度：73%；绝对最高气温：40.3℃；平均湿度：79%；绝对最低气温：-8℃；常年主导风向：东南风；平均气压：99660Pa。三设计内容及设计原则1、设计内容日产2500吨水泥熟料预分解窑生产线C1级预热器设计。2、设计基本原则（1）在满足工艺要求，确保工艺畅通；（2）充分考虑安全因素，确保安全生产。四设计成果1、完成设计说明书一份（1）设计方案与设计指导思想（2）设计计算部分1）配料计算（率值自行拟定）；2）生料消耗定额（理论料耗与实际料耗）计算；3）年产熟料计算（窑年运转率自行拟定）85%；4）要求窑尾预热器系统废气量计算依据窑年产量、燃煤等计算系统及各级预热器需处理气体量。5）各级预热器主要结构参数计算依据要求各级预热器要求处理废气量及相关参数，计算各级预热器直径、排气管直径等主要结构参数。6）计算本组设计预热器级数的其他参数：如预热器直筒高度、锥体结构参数、进口型式与高宽参数、内筒深度等。2、绘制图纸（1）C1级旋风预热器结构图，烧成车间平面布置图；（2）要求：以全面、准确反映自己所设计部分的内容为准。摘要预分解窑是新型干法水泥生产线的而一个重要标志，是当代高新技术在水泥工业的集成。设计的目的之一，就是在保证水泥产量和质量的前提下，提高物料的分解率，缩短物料的分解时间，降低熟料单位热耗等。本次设计的内容是日产2500吨水泥熟料预分解窑生产线C1级预热器设计。在设备选用上，尽量选用国内设备以便维修保养方便。设计的内容具体为：1.配料计算2.物料平衡3.预热器的参数4.旋风筒的类型预分解窑系统具有高效率、低能耗、自动化等优点，它是在悬浮预热器和回转窑之间，增设一个分解炉或利用窑尾烟室管道，使燃料的燃烧放热过程与生料的吸热分解过程同时在悬浮态或流化态下极其迅速地进行，因而窑系统的煅烧效率大幅度提高。该系统目前运用技术已日趋成熟，为大多数大型水泥厂家所接受。关键词：配料；平衡；分解；设计；预热器目录1设计方案与设计指导思想...........................................................................................................61.1设计指导思想....................................................................................................................62设计原始资料...............................................................................................................................63设计计算.......................................................................................................................................63.1配料计算.............................................................................................................................73.1.1单位熟料的热耗....................................................................................................73.1.2确定率值....
