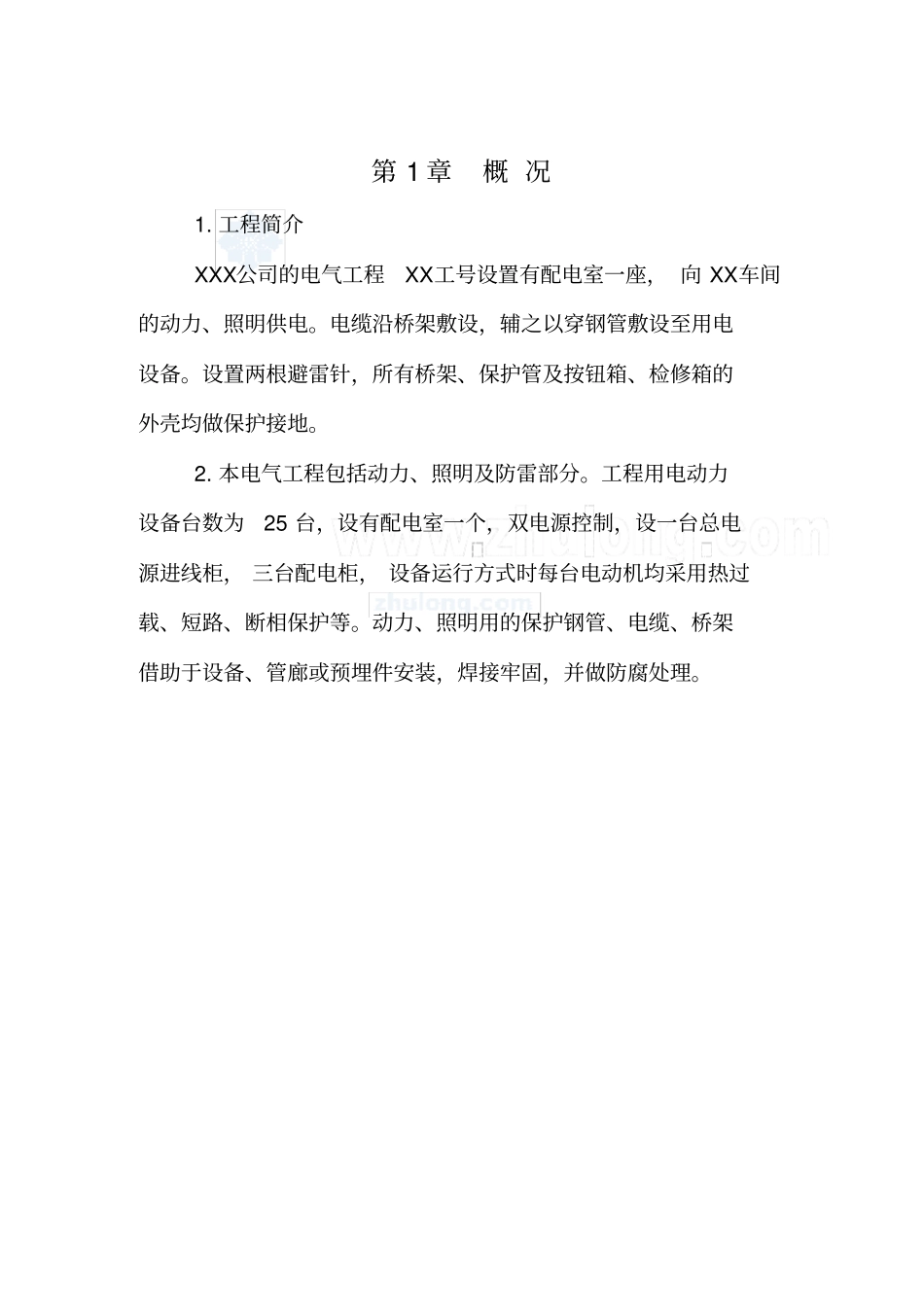

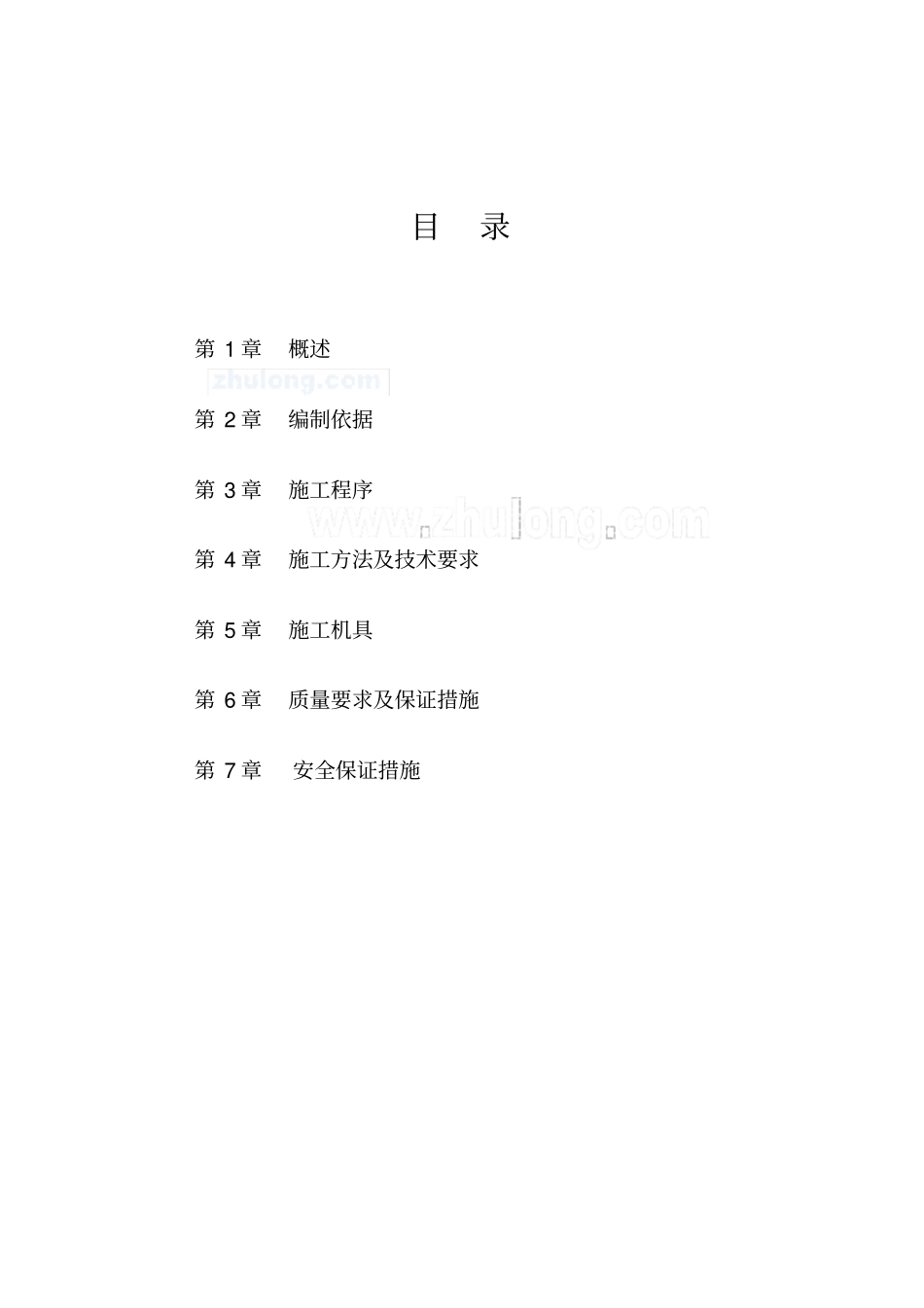

电气施工方案年月日目录第1章概述第2章编制依据第3章施工程序第4章施工方法及技术要求第5章施工机具第6章质量要求及保证措施第7章安全保证措施第1章概况1.工程简介XXX公司的电气工程XX工号设置有配电室一座，向XX车间的动力、照明供电。电缆沿桥架敷设，辅之以穿钢管敷设至用电设备。设置两根避雷针，所有桥架、保护管及按钮箱、检修箱的外壳均做保护接地。2.本电气工程包括动力、照明及防雷部分。工程用电动力设备台数为25台，设有配电室一个，双电源控制，设一台总电源进线柜，三台配电柜，设备运行方式时每台电动机均采用热过载、短路、断相保护等。动力、照明用的保护钢管、电缆、桥架借助于设备、管廊或预埋件安装，焊接牢固，并做防腐处理。3.主要工程实物量主要工程实物量序号名称单位数量备注1低压盘箱台72按钮箱台83电机接线台264母排米155支架吨1.036电缆桥架米1187电缆米37548电管米7459灯具套7110防雷接地线米811避雷针h=8m以下根212导线米100013接地极根4第2章编制依据1、招标文件：致XXX工程施工招标文件。2、施工图纸：2010-703-09-100～1022010-703-09-201～2052010-703-09-301～3052010-703-09-401～4042010-703-09-5012010-703-09-601～6043、工程答疑、咨询、踏勘情况。4、以往承建类似工程的施工经验。5、国家现行技术规范、规程、标准：（1）GBJ300-88建筑安装工程质量检验评定统一标准。（2）GBJ303-88建筑电气安装工程质量检验评定统一标准。（3）GB50258-96电气装置安装工程1KV及以下配线工程施工及验收规范。（4）GB50259-96电气装置安装工程电气照明装置施工及验收规范。（5）GB50150-91电气装置安装工程电气设备交接试验标准。（6）GB50168-92电气装置安装工程电缆线路施工及验收规范。（7）GB50169-92电气装置安装工程接地装置施工及验收规范。（8）GB50170-92电气装置安装工程旋转电机施工及验收规范。（9）GB50170-92电气装置安装工程盘、柜及二次回路施工及验收规范。（10）国家标图集：98DQ213、D562、88D263等。（11）HG20237-94化学工业工程建设交工技术文件规定。a.ISO9002标准：《质量体系程序》。《质量手册》。b.其它有关企业标准。第3章施工程序施工准备配合预埋设材检查验收技术交底管线加工支架制安土建基础验收接地极制作管线敷设桥架安装基础槽钢制安开挖地沟接线盒安装电缆管安装电气设备安装接地安装管内穿线电缆敷设母线制作安装避雷安装灯具安装电缆头制作盘柜查线接地试验电缆接查线电气调试系统调试系统模拟试验单体试运行联动试运行第4章施工方法及技术要求4.1低压配电屏安装。4.1.1盘柜安装前应具备以下条件。1.屋顶、楼板、地坪施工完丝，无渗漏，强度达到允许安装要求。2.室内所有建筑施工设施拆除，场地清理干净，门窗安装完毕。3.土建部分预埋基础验收完毕，符合要求。4.地面基础安装完毕，并检验合格。5.运输、安装工具准备完成。4.1.2配电屏运输。1.确认所领设备，检查外包装有无损坏。2.选择无雨天用载重汽车沿指定路线运至安装现场。在运输中应尽量避免碰撞振动，使用的钢丝绳应有橡皮护套，叉车与盘柜接触处应垫以软物。4.1.3开箱检查。1.安装在一层的配电屏用吊车卸在地面，然后用叉车运至安装地点。安装在二层以上的配电屏，用吊车卸在小拖车上直接运至安装地点。2.与业主现场技术人员共同开箱检查。3.用撬棍拆开外包装，包装板清理进现场保洁箱。4.收集设备的文件资料，登记造册。5.开箱检查内容：(1)规格型号是否符合设计要求。(2)盘内元器件及备品件是否齐全，有无损坏和受潮。(3)文件、资料、图纸是否齐全。(4)柜体有无变形，保护层有无脱落。7.在配电屏正面临时标注名称、安装编号和安装位置。8.开箱情况记录，双方签字确认。4.1.4盘柜基础施工图制作，完成后与接地线相连并需刷防锈漆一遍，面漆一遍。基础安装允许偏差：序号项目允许偏差mm/mmm/全长1不直度＜1＜52水平度＜1＜53位置误差＜54不平行度＜54.1.5配电屏就位。1、配电屏开箱检查完毕后，按临时标志在屏面上的安装编号，用人力顺序排放在基础上，对配电屏找正找平。2、柜体与基础，柜体间用螺栓连接固定。3、柜体用铜线与接地线良好连接。4、配电屏...
