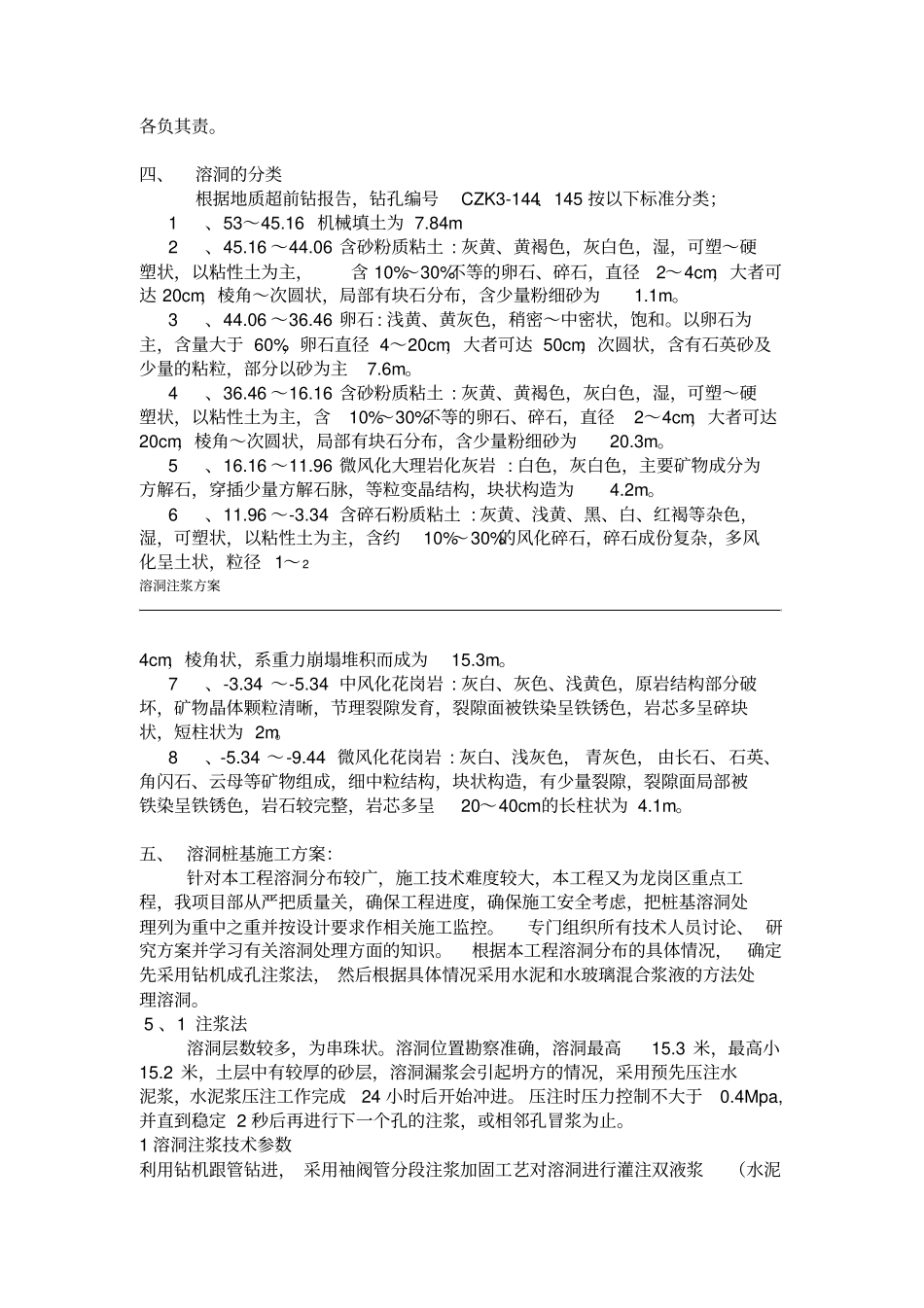

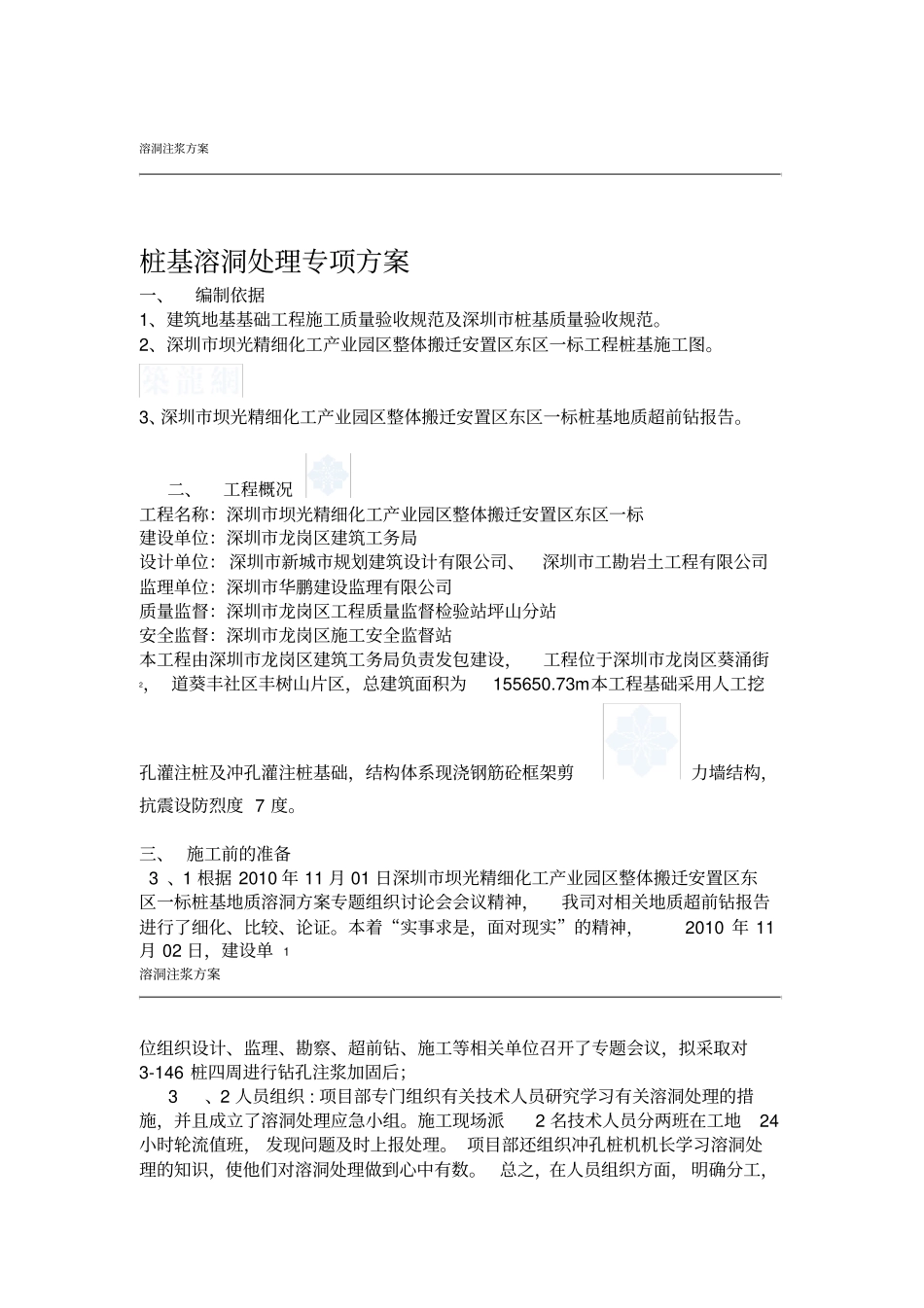

溶洞注浆方案桩基溶洞处理专项方案一、编制依据1、建筑地基基础工程施工质量验收规范及深圳市桩基质量验收规范。2、深圳市坝光精细化工产业园区整体搬迁安置区东区一标工程桩基施工图。3、深圳市坝光精细化工产业园区整体搬迁安置区东区一标桩基地质超前钻报告。二、工程概况工程名称：深圳市坝光精细化工产业园区整体搬迁安置区东区一标建设单位：深圳市龙岗区建筑工务局设计单位：深圳市新城市规划建筑设计有限公司、深圳市工勘岩土工程有限公司监理单位：深圳市华鹏建设监理有限公司质量监督：深圳市龙岗区工程质量监督检验站坪山分站安全监督：深圳市龙岗区施工安全监督站本工程由深圳市龙岗区建筑工务局负责发包建设，工程位于深圳市龙岗区葵涌街2，道葵丰社区丰树山片区，总建筑面积为155650.73m本工程基础采用人工挖孔灌注桩及冲孔灌注桩基础，结构体系现浇钢筋砼框架剪力墙结构，抗震设防烈度7度。三、施工前的准备3、1根据2010年11月01日深圳市坝光精细化工产业园区整体搬迁安置区东区一标桩基地质溶洞方案专题组织讨论会会议精神，我司对相关地质超前钻报告进行了细化、比较、论证。本着“实事求是，面对现实”的精神，2010年11月02日，建设单1溶洞注浆方案位组织设计、监理、勘察、超前钻、施工等相关单位召开了专题会议，拟采取对3-146桩四周进行钻孔注浆加固后；3、2人员组织:项目部专门组织有关技术人员研究学习有关溶洞处理的措施，并且成立了溶洞处理应急小组。施工现场派2名技术人员分两班在工地24小时轮流值班，发现问题及时上报处理。项目部还组织冲孔桩机机长学习溶洞处理的知识，使他们对溶洞处理做到心中有数。总之，在人员组织方面，明确分工，各负其责。四、溶洞的分类根据地质超前钻报告，钻孔编号CZK3-144、145按以下标准分类；1、53～45.16机械填土为7.84m2、45.16～44.06含砂粉质粘土:灰黄、黄褐色，灰白色，湿，可塑～硬塑状，以粘性土为主，含10%～30%不等的卵石、碎石，直径2～4cm，大者可达20cm，棱角～次圆状，局部有块石分布，含少量粉细砂为1.1m。3、44.06～36.46卵石:浅黄、黄灰色，稍密～中密状，饱和。以卵石为主，含量大于60%，卵石直径4～20cm，大者可达50cm，次圆状，含有石英砂及少量的粘粒，部分以砂为主7.6m。4、36.46～16.16含砂粉质粘土:灰黄、黄褐色，灰白色，湿，可塑～硬塑状，以粘性土为主，含10%～30%不等的卵石、碎石，直径2～4cm，大者可达20cm，棱角～次圆状，局部有块石分布，含少量粉细砂为20.3m。5、16.16～11.96微风化大理岩化灰岩:白色，灰白色，主要矿物成分为方解石，穿插少量方解石脉，等粒变晶结构，块状构造为4.2m。6、11.96～-3.34含碎石粉质粘土:灰黄、浅黄、黑、白、红褐等杂色，湿，可塑状，以粘性土为主，含约10%～30%的风化碎石，碎石成份复杂，多风化呈土状，粒径1～2溶洞注浆方案4cm，棱角状，系重力崩塌堆积而成为15.3m。7、-3.34～-5.34中风化花岗岩:灰白、灰色、浅黄色，原岩结构部分破坏，矿物晶体颗粒清晰，节理裂隙发育，裂隙面被铁染呈铁锈色，岩芯多呈碎块状，短柱状为2m。8、-5.34～-9.44微风化花岗岩:灰白、浅灰色，青灰色，由长石、石英、角闪石、云母等矿物组成，细中粒结构，块状构造，有少量裂隙，裂隙面局部被铁染呈铁锈色，岩石较完整，岩芯多呈20～40cm的长柱状为4.1m。五、溶洞桩基施工方案：针对本工程溶洞分布较广，施工技术难度较大，本工程又为龙岗区重点工程，我项目部从严把质量关，确保工程进度，确保施工安全考虑，把桩基溶洞处理列为重中之重并按设计要求作相关施工监控。专门组织所有技术人员讨论、研究方案并学习有关溶洞处理方面的知识。根据本工程溶洞分布的具体情况，确定先采用钻机成孔注浆法，然后根据具体情况采用水泥和水玻璃混合浆液的方法处理溶洞。5、1注浆法溶洞层数较多，为串珠状。溶洞位置勘察准确，溶洞最高15.3米，最高小15.2米，土层中有较厚的砂层，溶洞漏浆会引起坍方的情况，采用预先压注水泥浆，水泥浆压注工作完成24小时后开始冲进。压注时压力控制不大于0.4Mpa,并直到稳定2秒后再进行下一个孔的注浆，或相邻孔冒浆为止。1溶洞注浆技术参数利用钻机...
