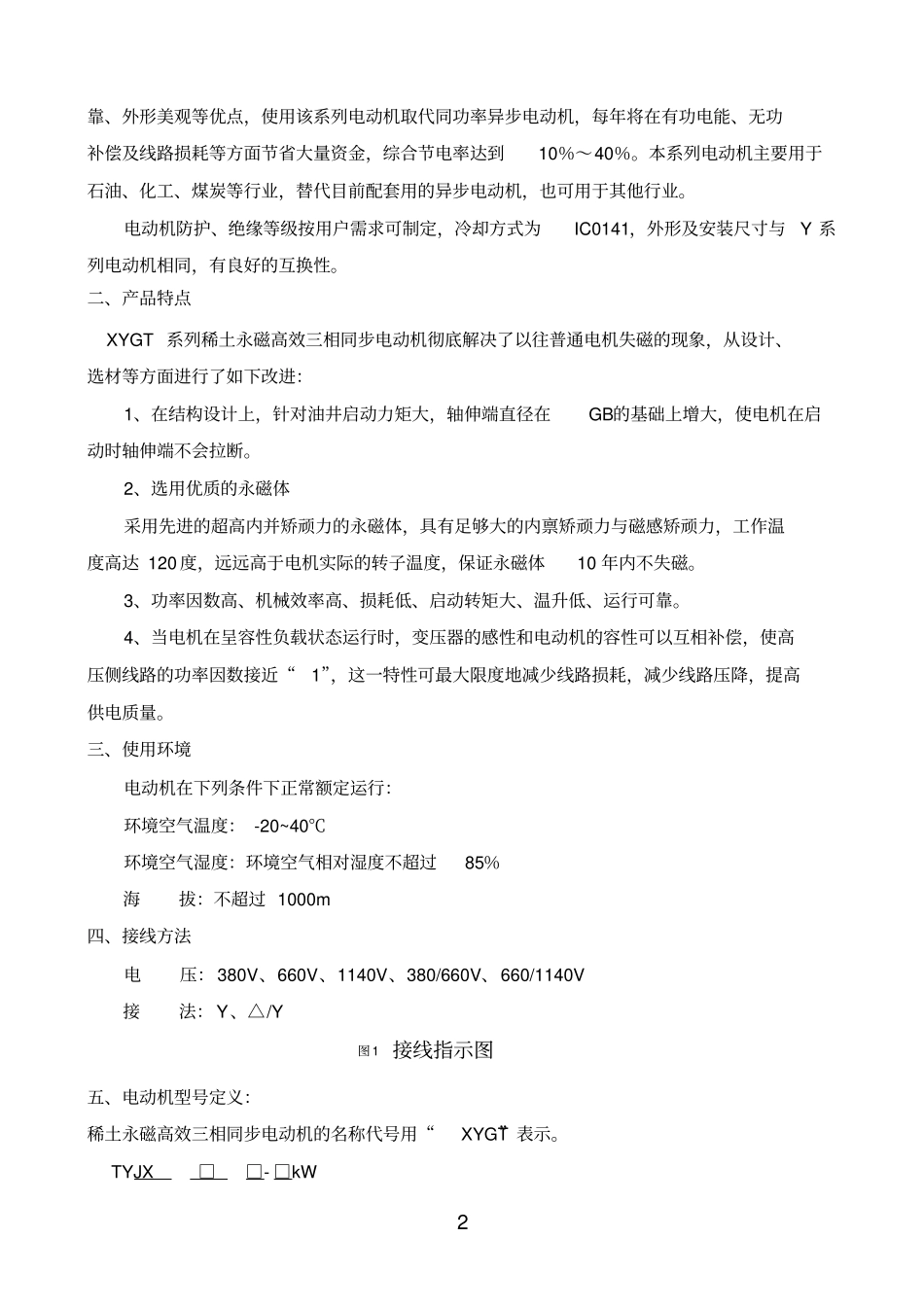

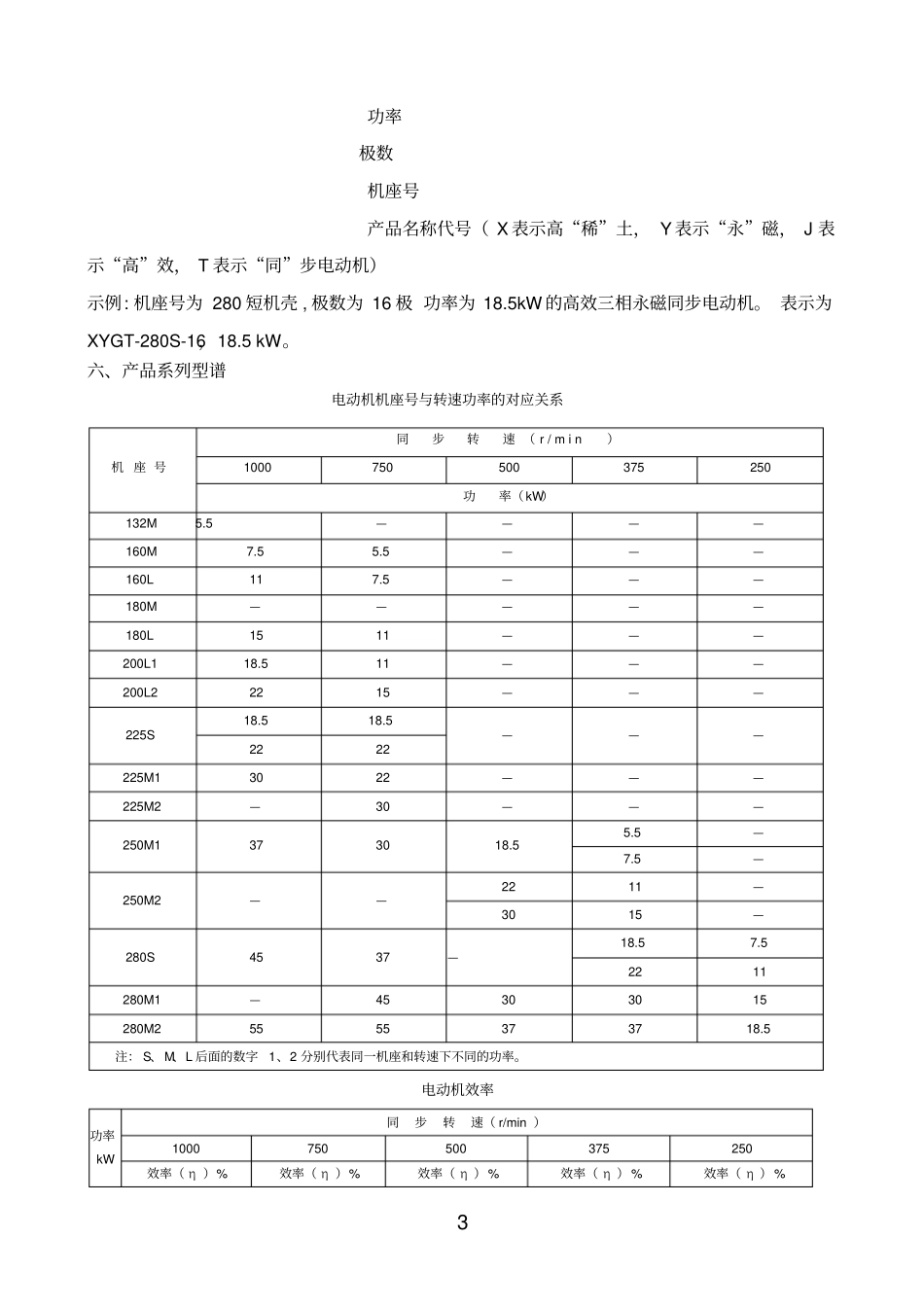

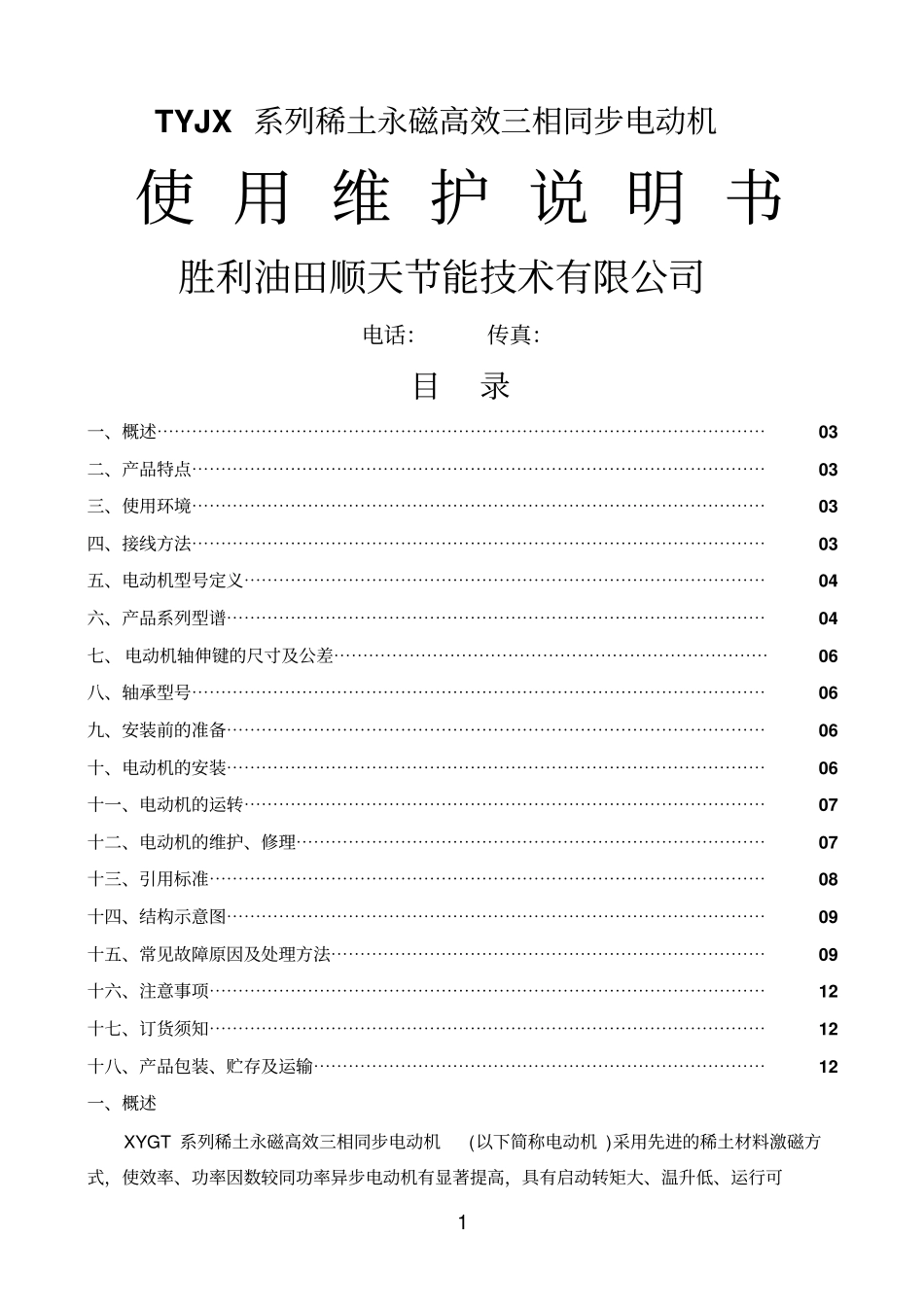

1TYJX系列稀土永磁高效三相同步电动机使用维护说明书胜利油田顺天节能技术有限公司电话：传真：目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03二、产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03三、使用环境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03四、接线方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03五、电动机型号定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04六、产品系列型谱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04七、电动机轴伸键的尺寸及公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06八、轴承型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06九、安装前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06十、电动机的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06十一、电动机的运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07十二、电动机的维护、修理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07十三、引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯08十四、结构示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09十五、常见故障原因及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09十六、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十七、订货须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十八、产品包装、贮存及运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12一、概述XYGT系列稀土永磁高效三相同步电动机(以下简称电动机)采用先进的稀土材料激磁方式，使效率、功率因数较同功率异步电动机有显著提高，具有启动转矩大、温升低、运行可2靠、外形美观等优点，使用该系列电动机取代同功率异步电动机，每年将在有功电能、无功补偿及线路损耗等方面节省大量资金，综合节电率达到10％～40％。本系列电动机主要用于石油、化工、煤炭等行业，替代目前配套用的异步电动机，也可用于其他行业。电动机防护、绝缘等级按用户需求可制定，冷却方式为IC0141，外形及安装尺寸与Y系列电动机相同，有良好的互换性。二、产品特点XYGT系列稀土永磁高效三相同步电动机彻底解决了以往普通电机失磁的现象，从设计、选材等方面进行了如下改进：1、在结构设计上，针对油井启动力矩大，轴伸端直径在GB的基础上增大，使电机在启动时轴伸端不会拉断。2、选用优质的永磁体采用先进的超高内并矫顽力的永磁体，具有足够大的内禀矫顽力与磁感矫顽力，工作温度高达120度，远远高于电机实际的转子温度，保证永磁体10年内不失磁。3、功率因数高、机械效率高、损耗低、启动转矩大、温升低、运行可靠。4、当电机在呈容性负载状态运行时，变压器的感性和电动机的容性可以互相补偿，使高压侧线路的功率因数接近“1”，这一特性可最大限度地减少线路损耗，减少线路压降，提高供电质量。三、使用环境电动机在下列条件下正常额定运行：环境空气温度：-20~40℃环境空气湿度：环境空气相对湿度不超过85％海拔：不超过1000m四、接线方法电压：380V、660V、1140V、380/660V、660/1140V接法：Y、△/Y图1接线指示图五、电动机型号定义：稀土永磁高效三相同步电动机的名称代号用“XYGT”表示。TYJX□□-□kW3功率极数机座号产品名称代号（X表示高“稀”土，Y表示“永”磁，J表示“高”效，T表示“同”步电动机）示例:机座号为280短机壳,极数为16极功率为18.5kW的高效三相永磁同步电动机。表示为XYGT-280S-16，18.5kW。六、产品系列型谱电动机机座号与转速功率的对应关系机座号同步转速（r/min）1000750500375250功率（kW）132M5.5————160M7.55.5———160L117.5———180M—————180L1511———200L118.511———200L22215———225S18.5...
