焊接作业指导书——凝汽器全解VIP免费

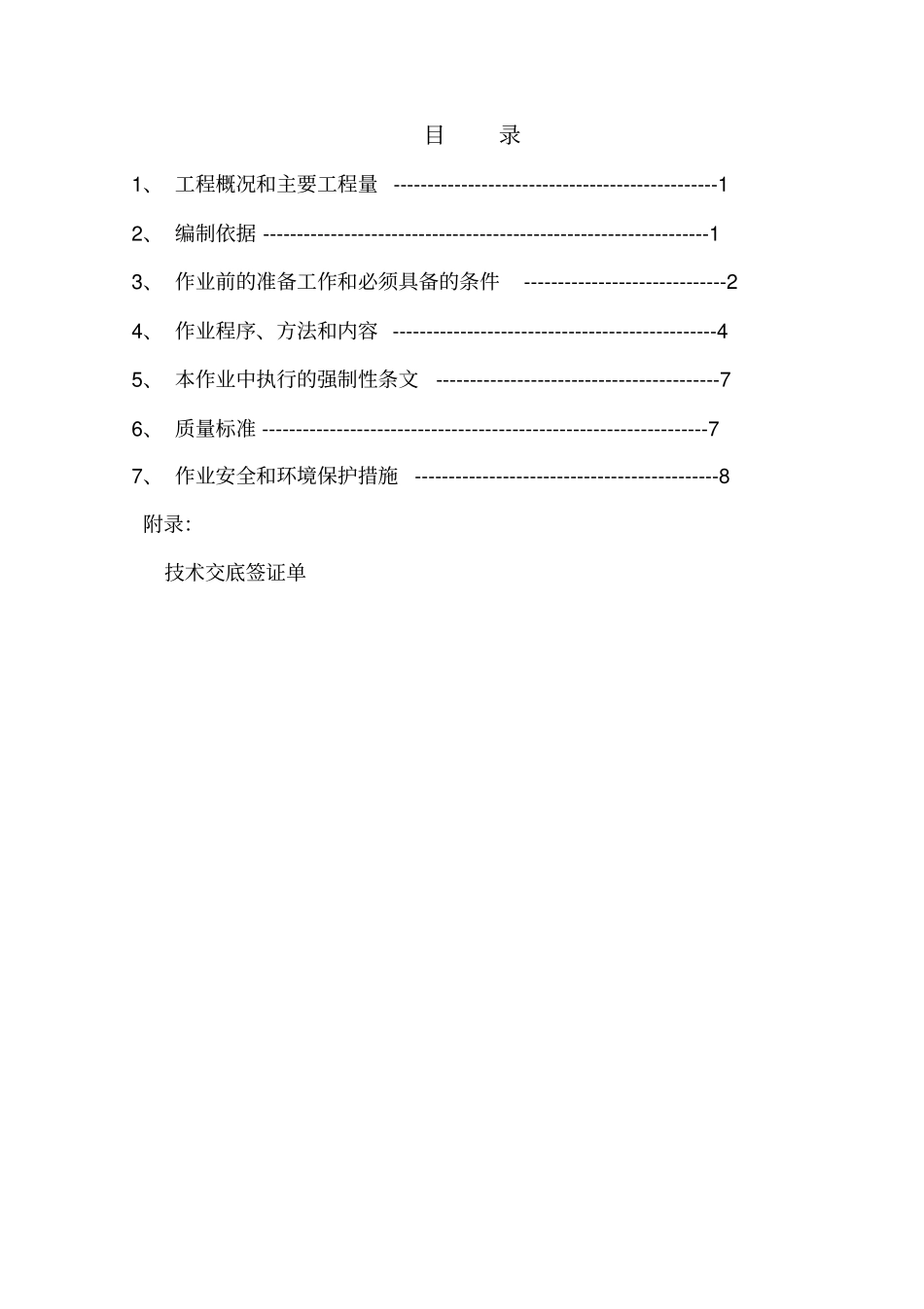

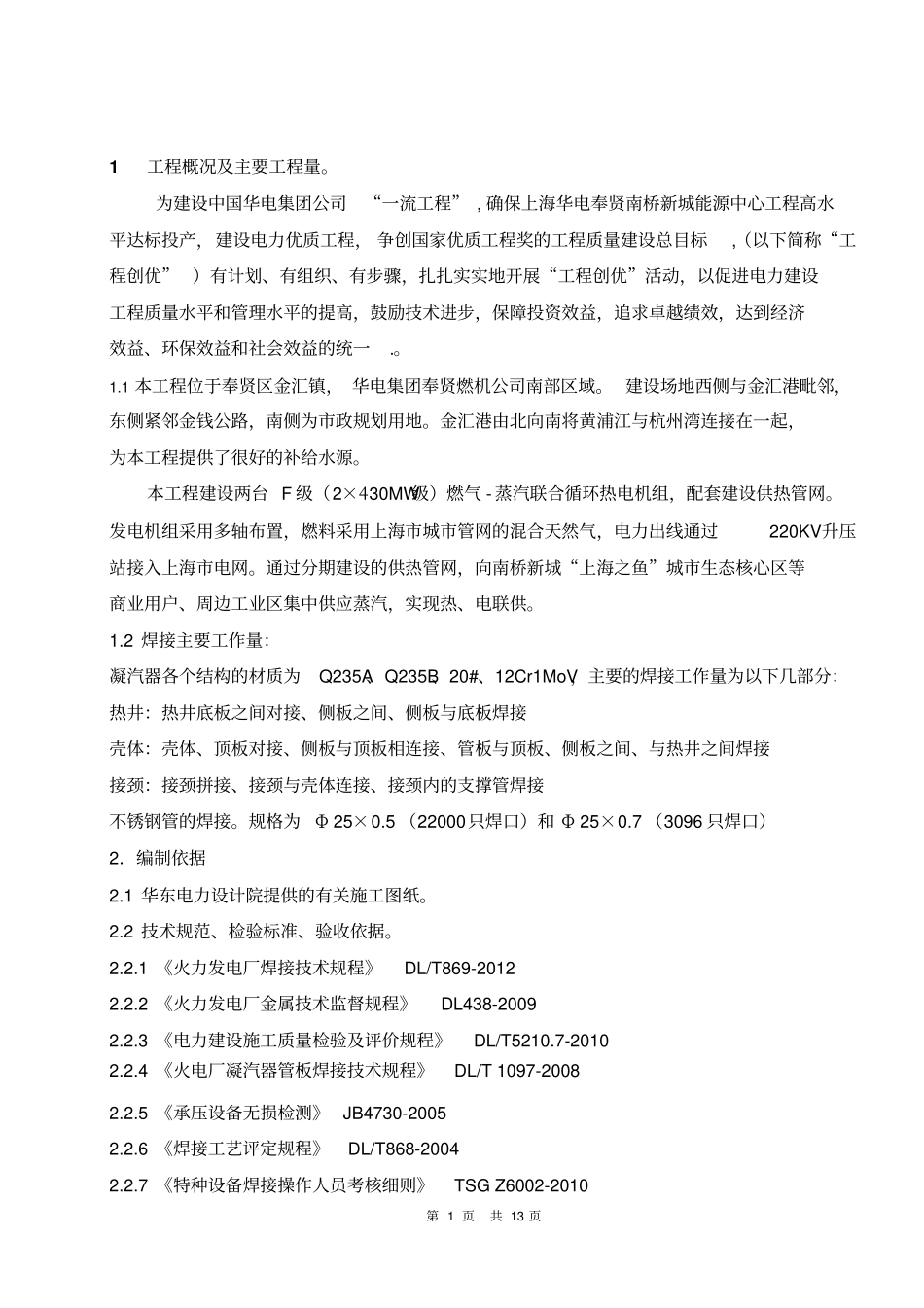

目录1、工程概况和主要工程量------------------------------------------------12、编制依据------------------------------------------------------------------13、作业前的准备工作和必须具备的条件------------------------------24、作业程序、方法和内容------------------------------------------------45、本作业中执行的强制性条文------------------------------------------76、质量标准------------------------------------------------------------------77、作业安全和环境保护措施---------------------------------------------8附录：技术交底签证单第1页共13页1工程概况及主要工程量。为建设中国华电集团公司“一流工程”,确保上海华电奉贤南桥新城能源中心工程高水平达标投产，建设电力优质工程，争创国家优质工程奖的工程质量建设总目标,（以下简称“工程创优”）有计划、有组织、有步骤，扎扎实实地开展“工程创优”活动，以促进电力建设工程质量水平和管理水平的提高，鼓励技术进步，保障投资效益，追求卓越绩效，达到经济效益、环保效益和社会效益的统一.。1.1本工程位于奉贤区金汇镇，华电集团奉贤燃机公司南部区域。建设场地西侧与金汇港毗邻，东侧紧邻金钱公路，南侧为市政规划用地。金汇港由北向南将黄浦江与杭州湾连接在一起，为本工程提供了很好的补给水源。本工程建设两台F级（2×430MW级）燃气-蒸汽联合循环热电机组，配套建设供热管网。发电机组采用多轴布置，燃料采用上海市城市管网的混合天然气，电力出线通过220KV升压站接入上海市电网。通过分期建设的供热管网，向南桥新城“上海之鱼”城市生态核心区等商业用户、周边工业区集中供应蒸汽，实现热、电联供。1.2焊接主要工作量：凝汽器各个结构的材质为Q235A、Q235B、20#、12Cr1MoV，主要的焊接工作量为以下几部分：热井：热井底板之间对接、侧板之间、侧板与底板焊接壳体：壳体、顶板对接、侧板与顶板相连接、管板与顶板、侧板之间、与热井之间焊接接颈：接颈拼接、接颈与壳体连接、接颈内的支撑管焊接不锈钢管的焊接。规格为Φ25×0.5（22000只焊口）和Φ25×0.7（3096只焊口）2．编制依据2.1华东电力设计院提供的有关施工图纸。2.2技术规范、检验标准、验收依据。2.2.1《火力发电厂焊接技术规程》DL/T869-20122.2.2《火力发电厂金属技术监督规程》DL438-20092.2.3《电力建设施工质量检验及评价规程》DL/T5210.7-20102.2.4《火电厂凝汽器管板焊接技术规程》DL/T1097-20082.2.5《承压设备无损检测》JB4730-20052.2.6《焊接工艺评定规程》DL/T868-20042.2.7《特种设备焊接操作人员考核细则》TSGZ6002-2010第2页共13页2.2.8《焊工技术考核规程》DL/T679-20122.2.9电力建设安全工作规程第1部分火力发电厂DL2009.1-20022.2.10电力建设安全健康与环境管理工作规定2002-01-21实施3.作业前的准备工作和必须具备的条件3.1对参加作业人员的资格和要求。3.1.1焊接技术员3.1.1.1掌握工程概况，认真执行国家、电力行业相关技术规范，结合实际情况编制技术措施，并向有关人员进行技术交底，深入实际进行技术指导和监督。3.1.1.2记录、检查和整理焊接资料，配合工程竣工技术文件的移交和技术总结工作。3.1.2焊接检查人员3.1.2.1负责焊接质量验收项目的编制，检查文件的签发、监督和验收评定工作。3.1.2.2检查焊工合格证件，掌握其技术状况，对焊接质量经常不合格者有权停止其焊接工作。3.1.3焊工3.1.3.1必须经过焊接基本知识和实际操作技能的培训，并取得焊工合格证书。3.1.3.2凡担任各项部件焊接的焊工，必须经相应项目技术考核合格后持证上岗3.1.3.3焊工应有良好的工艺作风，严格按照给定的焊接工艺和焊接技术措施进行施焊，严格遵守焊接规范和焊接工艺细则，并认真实行质量自检。3.1.3.4焊工在施焊前应认真熟悉作业指导书，凡遇与作业指导书要求不符时，焊工应拒绝施焊，当出现重大质量问题时，报告有关人员，不得自行处理。3.1.3.5取得合格证书的焊工只能从事与其证书合格项目相符的工作，不得担任超越其合格项目的工作。3.2施工作业所需的工器具的规格及等级和配备及劳动力配备3.2.1施工中采用ZX5-4...
