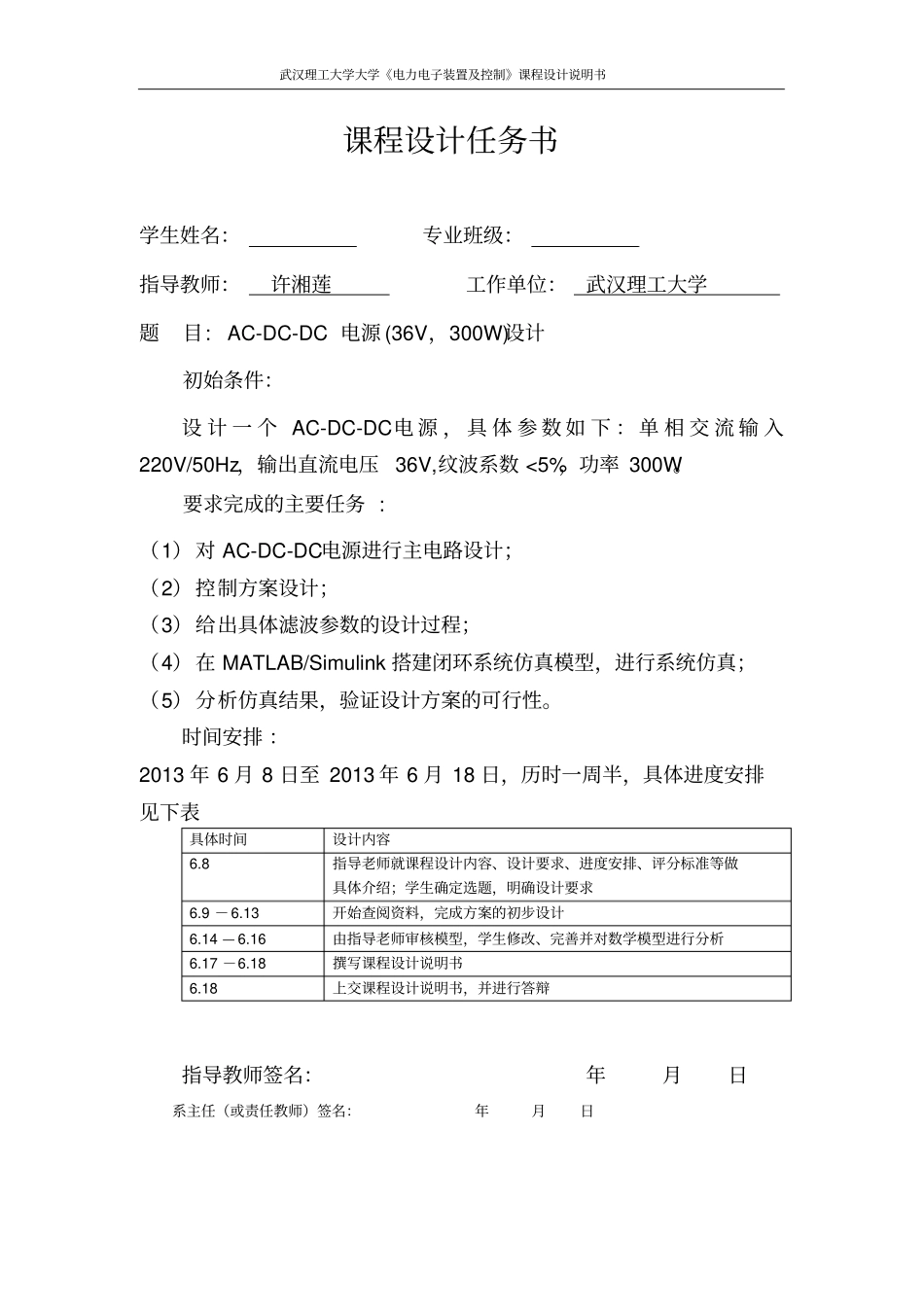

学号：课程设计题目AC-DC-DC电源(36V，300W)设计学院自动化学院专业电气工程及其自动化班级电气班姓名指导教师许湘莲2013年6月18日武汉理工大学大学《电力电子装置及控制》课程设计说明书课程设计任务书学生姓名：专业班级：指导教师：许湘莲工作单位：武汉理工大学题目:AC-DC-DC电源(36V，300W)设计初始条件：设计一个AC-DC-DC电源，具体参数如下：单相交流输入220V/50Hz，输出直流电压36V,纹波系数<5%，功率300W。要求完成的主要任务:（1）对AC-DC-DC电源进行主电路设计；（2）控制方案设计；（3）给出具体滤波参数的设计过程；（4）在MATLAB/Simulink搭建闭环系统仿真模型，进行系统仿真；（5）分析仿真结果，验证设计方案的可行性。时间安排：2013年6月8日至2013年6月18日，历时一周半，具体进度安排见下表具体时间设计内容6.8指导老师就课程设计内容、设计要求、进度安排、评分标准等做具体介绍；学生确定选题，明确设计要求6.9－6.13开始查阅资料，完成方案的初步设计6.14—6.16由指导老师审核模型，学生修改、完善并对数学模型进行分析6.17－6.18撰写课程设计说明书6.18上交课程设计说明书，并进行答辩指导教师签名：年月日系主任（或责任教师）签名：年月日武汉理工大学大学《电力电子装置及控制》课程设计说明书目录摘要................................................................1AC-DC-DC电源(36V，300W)设计........................................21设计任务及要求....................................................21.1．技术要求...................................................21.2．设计内容...................................................22电路总体方案及原理................................................22.1开关电源的简介..............................................22.2设计方案.....................................................23主电路设计及参数计算..............................................33.1整流电路的设计...............................................33.2降压斩波电路设计.............................................43.3控制方案的设计...............................................63.4主电路参数的计算.............................................73.4.1主电路参数计算.........................................73.4.2滤波参数的计算.........................................84系统建模与仿真....................................................8４.1开环系统的仿真..............................................84.2闭环系统的仿真..............................................115结果分析.........................................................126总结与体会.......................................................13参考文献...........................................................14武汉理工大学大学《电力电子装置及控制》课程设计说明书1摘要随着电力电子技术的发展，电力电子设备与人们的工作、生活关系日益密切，而任何电子设备都离不开可靠的电源。而开关电源以小型，轻量和高效率的特点被广泛应用于电子计算机为主导的各种终端设备、通信设备等几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。本此设计主要对降压型AC-DC-DC开关电源的核心部分——AC-DC整流装置与DC-DC转换器（降压斩波电路）的拓扑结构及其工作原理机型设计，描述了DC-DC转换器的控制方法——脉宽调制控制（PWM）。在此基础上设计了一款基于电压控制模式的PWM降压型AC-DC-DC开关电源，设计的内容包括主电路的设计、控制及驱动电路的设计，并给出设计参数。然后在MATLAB/Simulink搭建系统仿真模型，进行系统仿真。通过对仿真结果的分析，验证设计的正确性。关键词：开关电源整流降压斩波MATLAB武汉理工大学大学《电力电子装置及控制》课程设计说明书2AC-DC-DC电源(36V，300W)设计1设计任务及要求1.1．技术要求设计一个AC-DC-DC电源，具体参数如下：单...
