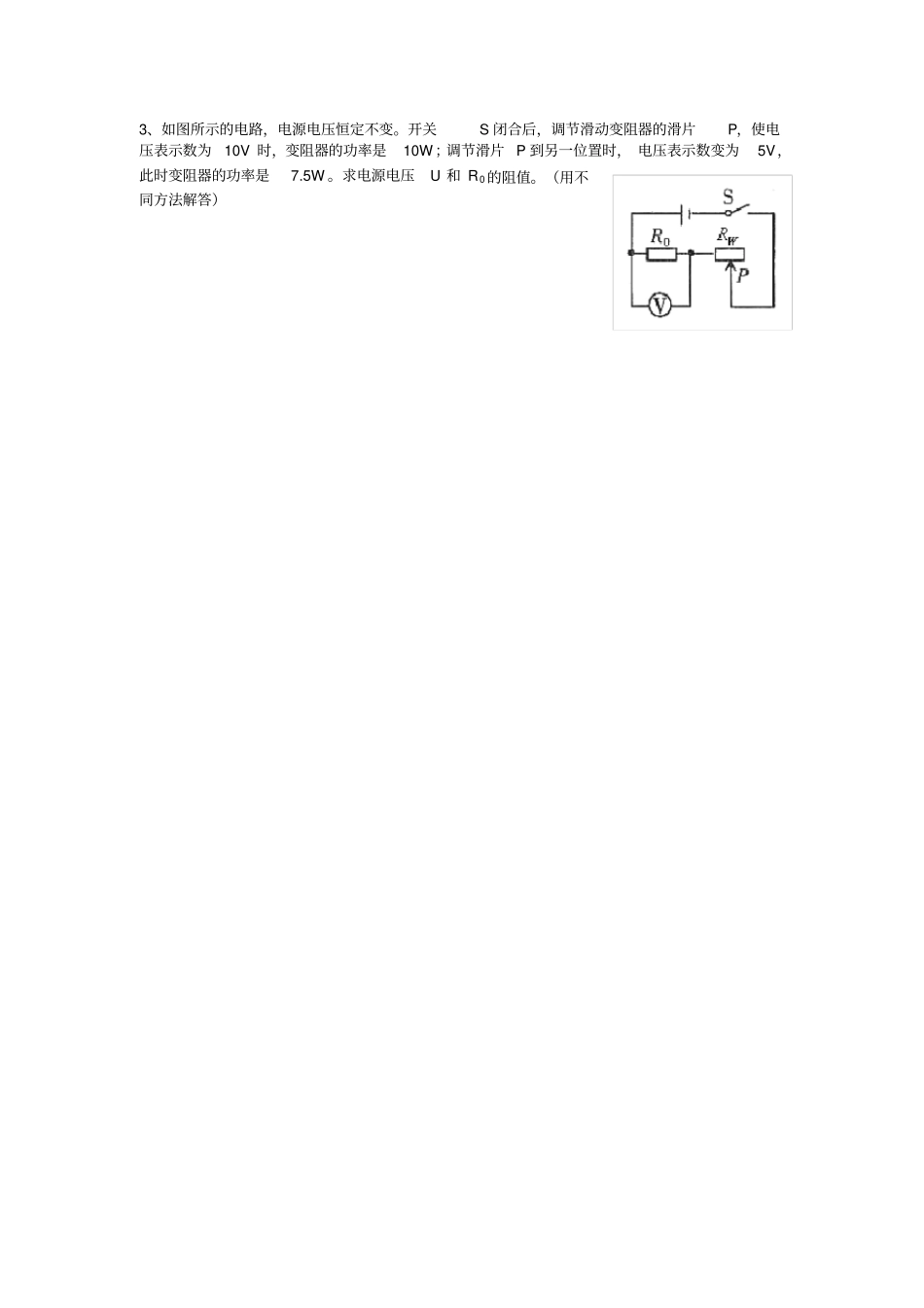

电学方程组专题训练1、如图示，电阻R1此时的电功率是0.6瓦，R2的电阻是15欧。干路的电流是0.5安,求R1的阻值和电压U。2、在如图所示电路中，电源电压U保持不变，电阻R2的最大阻值是20欧。当开关S断开，滑片P在b端时，灯泡L的功率是5W；当开关S闭合，滑片P在a端时，灯泡L正常发光，其功率为20W，此时电流表的示数为1.5A。求：（1）灯泡L的额定电压；（2）灯泡的电阻RL和电阻R1的阻值。3、如图所示的电路，电源电压恒定不变。开关S闭合后，调节滑动变阻器的滑片P，使电压表示数为10V时，变阻器的功率是10W；调节滑片P到另一位置时，电压表示数变为5V，此时变阻器的功率是7.5W。求电源电压U和R0的阻值。（用不同方法解答）4、如图所示，R0的阻值为5欧，当滑片P由某一位置滑到另一位置时，电压表的示数由4V变为8V，且P在这两个位置时R0的电功率之比为25:1，求：（1）电源电压的大小；（2）滑片P在这两个位置时，滑动变阻器分别接入电路中的电阻值。5、如下图所示，当滑动变阻器的滑片在某一范围内来回移动时电流表的读数范围是1-2.4安，电压表的读数范围是7.2-10伏，求电源电压U和R1的阻值。6、如图所示，图中电阻器R1=30欧姆，滑动变阻器R2的滑片在最右端正时伏特表的示数为4.5伏，当滑动变阻器的滑片移到变阻器的中点时，伏特表的示数为3伏，求电源电压U，变阻器的总电阻R2和两次电流表的示数之差I。
