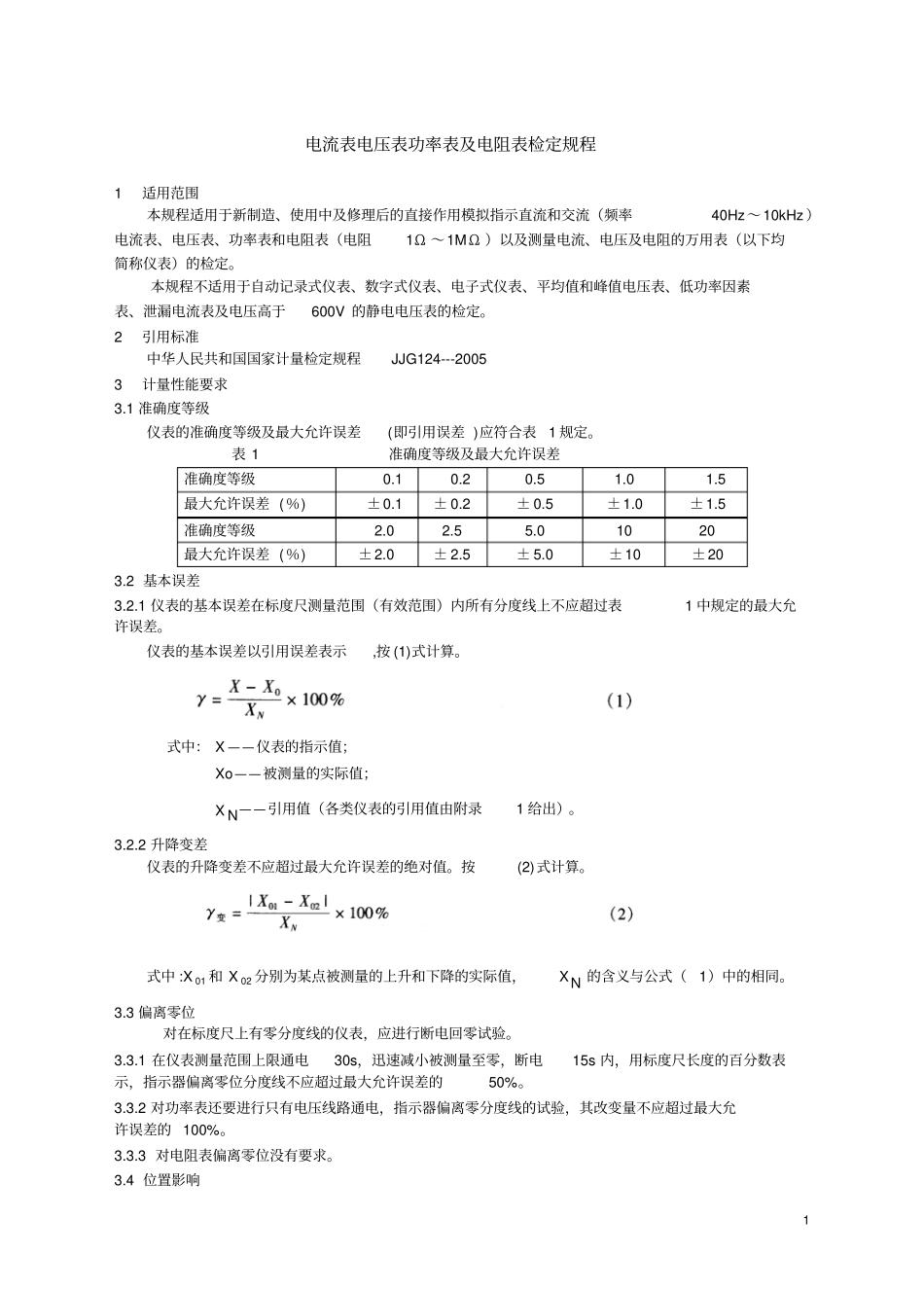

1电流表电压表功率表及电阻表检定规程1适用范围本规程适用于新制造、使用中及修理后的直接作用模拟指示直流和交流（频率40Hz～10kHz）电流表、电压表、功率表和电阻表（电阻1Ω～1MΩ）以及测量电流、电压及电阻的万用表（以下均简称仪表）的检定。本规程不适用于自动记录式仪表、数字式仪表、电子式仪表、平均值和峰值电压表、低功率因素表、泄漏电流表及电压高于600V的静电电压表的检定。2引用标准中华人民共和国国家计量检定规程JJG124---20053计量性能要求3.1准确度等级仪表的准确度等级及最大允许误差(即引用误差)应符合表1规定。表1准确度等级及最大允许误差准确度等级0.10.20.51.01.5最大允许误差(％)±0.1±0.2±0.5±1.0±1.5准确度等级2.02.55.01020最大允许误差(％)±2.0±2.5±5.0±10±203.2基本误差3.2.1仪表的基本误差在标度尺测量范围（有效范围）内所有分度线上不应超过表1中规定的最大允许误差。仪表的基本误差以引用误差表示,按(1)式计算。式中：X——仪表的指示值；Xo——被测量的实际值；XN——引用值（各类仪表的引用值由附录1给出）。3.2.2升降变差仪表的升降变差不应超过最大允许误差的绝对值。按(2)式计算。式中:X01和X02分别为某点被测量的上升和下降的实际值，XN的含义与公式（1）中的相同。3.3偏离零位对在标度尺上有零分度线的仪表，应进行断电回零试验。3.3.1在仪表测量范围上限通电30s，迅速减小被测量至零，断电15s内，用标度尺长度的百分数表示，指示器偏离零位分度线不应超过最大允许误差的50%。3.3.2对功率表还要进行只有电压线路通电，指示器偏离零分度线的试验，其改变量不应超过最大允许误差的100%。3.3.3对电阻表偏离零位没有要求。3.4位置影响2对没有装水准器，且有位置标志的仪表，当其自标准位置向任意方向倾斜5°或规定值，而对无位置标志的仪表应倾斜90°，即为水平或垂直位置，其允许改变量前者不应超过表1规定的最大允许误差的50%，后者不应超过100%。3.5功率表的功率因数影响应在滞后和超前两种状态下试验，由此引起的仪表指示值的改变量不应超过最大允许误差的100%。4通用技术要求4.1外观检查仪表应标有仪器名称、制造厂名（或商标）、出厂编号、标志以及其它保证其正确使用的信息、通用标志和符号，且不应有可以引起测量错误和影响准确度的缺陷。4.2绝缘电阻测量仪表的所有线路与参考试验“地”之间施加500V直流电压测得的绝缘电阻不应低于5MΩ。4.3介质强度试验4.3.1仪表的所有测量线路与参考试验“地”之间应能耐受频率为50Hz的实用正弦波的交流耐压试验。击穿电流为5mA，历时1min，试验中不应出现击穿或飞弧现象。4.3.2试验电压应根据仪表线路的标称电压，按表2给定值选定（另有规定者除外）。4.3.3功率表的电流线路和电压线路之间应进行介质强度试验，试验电压为标称电压的2倍，但不低于500V。表2试验电压测量线路的标称电压（线路绝缘电压）V绝缘标志（星号内的数字）kV试验电压（有效值）kV50无数字0.52501.51.5650221000332000553000774.4阻尼除具有延长响应时间的仪表和国家标准中另有规定者外，仪表的阻尼应满足下列要求。4.4.1过冲对全偏转角小于180°的仪表，其过冲不得超过标度尺长度的20%，其它仪表不得超过25%。4.4.2响应时间除制造厂和用户之间另有协议者外，对仪表突然施加能使其指示器最终指示在标度尺2/3处的被测量，在4s之后的任何时间其指示器偏离最终静止位置不得超过标度尺全长的1.5%。5计量器具控制计量器具控制包括：首次检定、后续检定和使用中的检验。5.1检定条件5.1.1仪表的基本误差应在表3规定的标准条件下进行检定。3表3有关影响量的标准条件和允许偏差影响量标准条件检定用允许偏差（适用单一标准）①另有标志者除外等级指数等于和小于0.2等级指数等于和大于0.5环境温度相对湿度20℃—±2℃40%～60%±5℃40%～80%直流被测量的纹波纹波含量为零纹波含量1%纹波含量3%交流被测量畸变畸变因数零1.整流系仪表和测量电路中采用移相网络的仪表畸变因数小于或等于1/2准确等级或1%，取较小值2.其它仪表畸变因数不得超过5%。交流被测量的频率45Hz～65Hz标准值的±2%位置②固定式仪表，安装面垂直便携式仪表...
