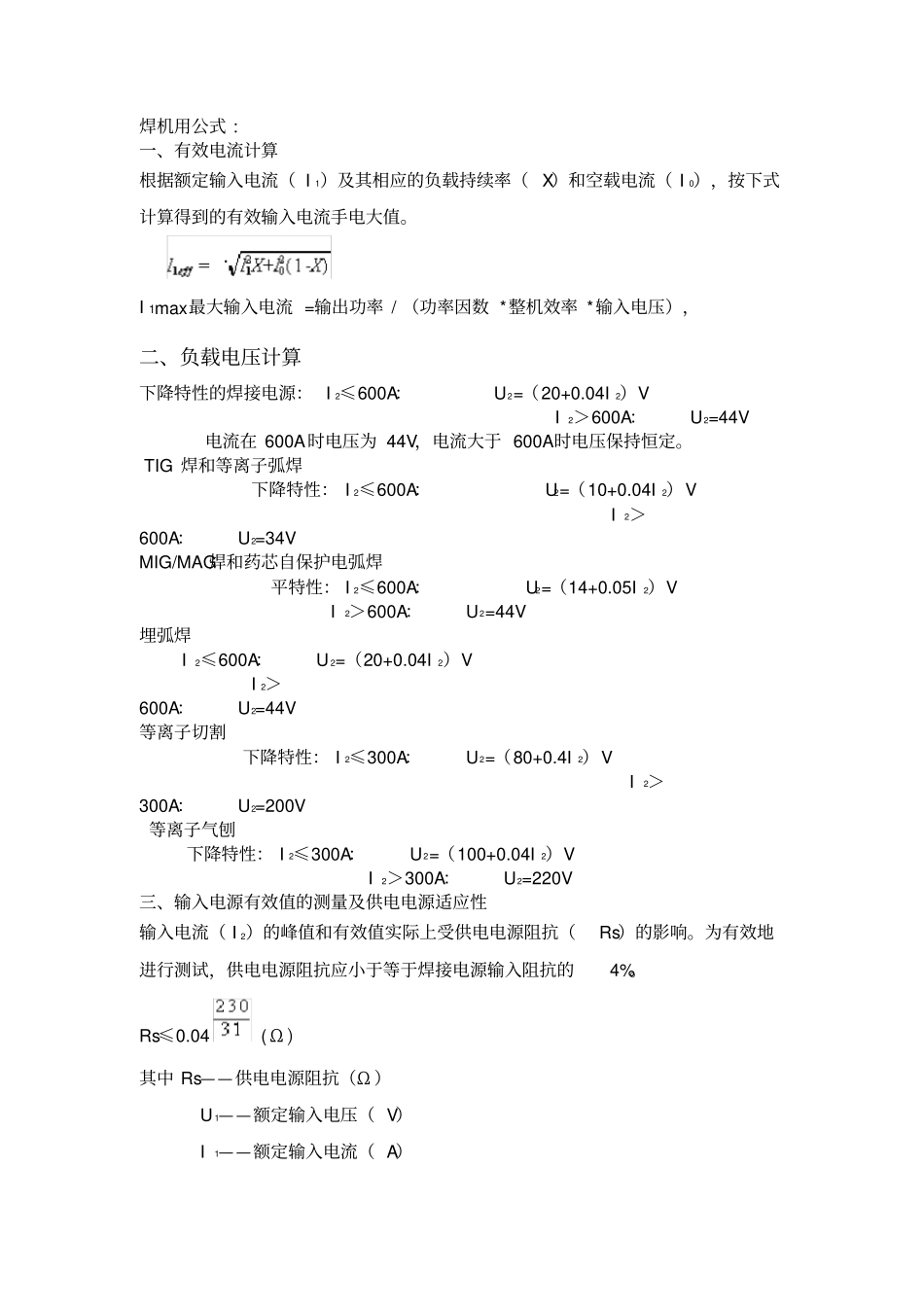

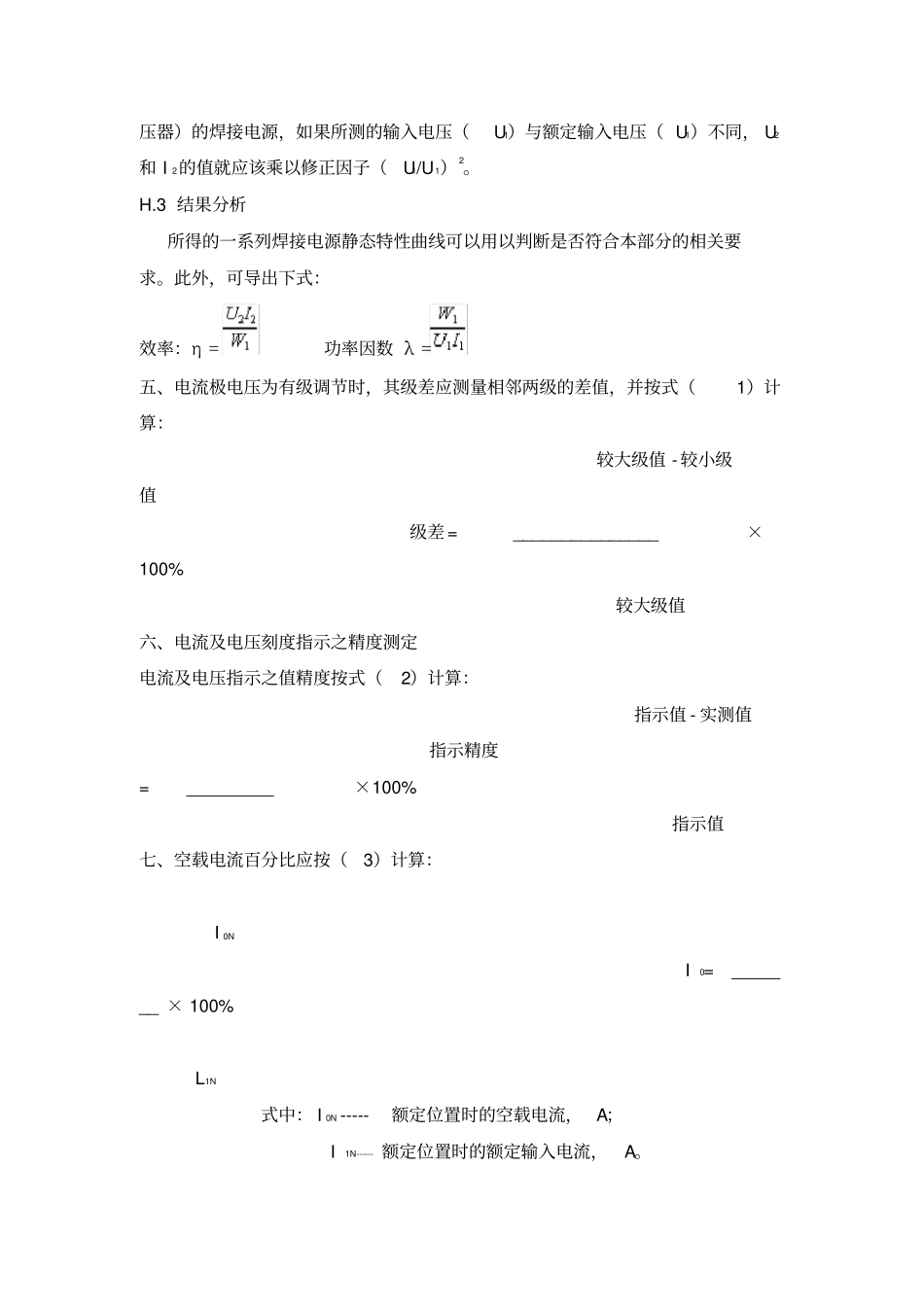

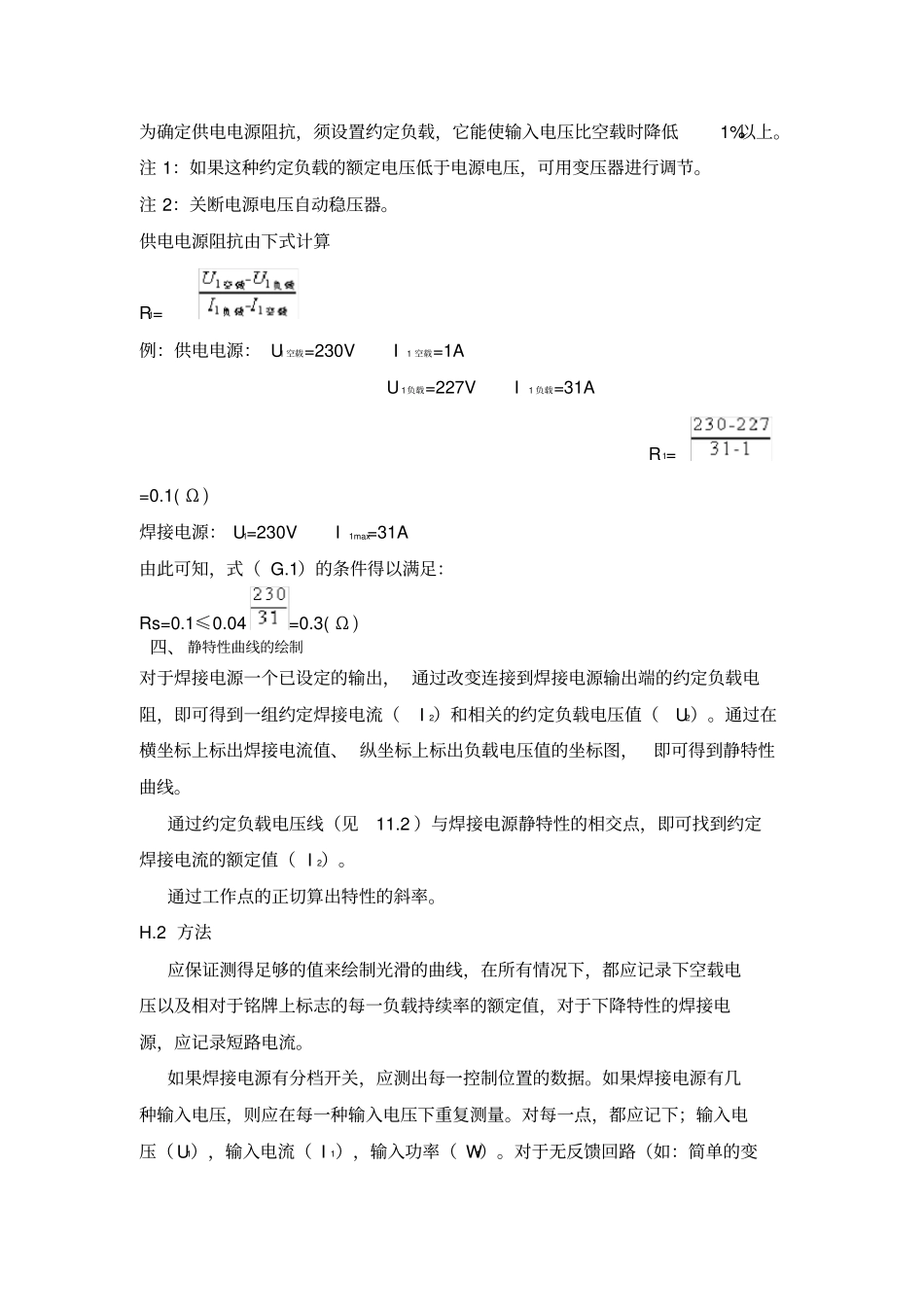

焊机用公式:一、有效电流计算根据额定输入电流（I1）及其相应的负载持续率（X）和空载电流（I0），按下式计算得到的有效输入电流手电大值。I1max最大输入电流=输出功率/（功率因数*整机效率*输入电压），二、负载电压计算下降特性的焊接电源：I2≤600A：U2=（20+0.04I2）VI2＞600A：U2=44V电流在600A时电压为44V，电流大于600A时电压保持恒定。TIG焊和等离子弧焊下降特性：I2≤600A：U2=（10+0.04I2）VI2＞600A：U2=34VMIG/MAG焊和药芯自保护电弧焊平特性：I2≤600A：U2=（14+0.05I2）VI2＞600A：U2=44V埋弧焊I2≤600A：U2=（20+0.04I2）VI2＞600A：U2=44V等离子切割下降特性：I2≤300A：U2=（80+0.4I2）VI2＞300A：U2=200V等离子气刨下降特性：I2≤300A：U2=（100+0.04I2）VI2＞300A：U2=220V三、输入电源有效值的测量及供电电源适应性输入电流（I2）的峰值和有效值实际上受供电电源阻抗（Rs）的影响。为有效地进行测试，供电电源阻抗应小于等于焊接电源输入阻抗的4%。Rs≤0.04(Ω)其中Rs——供电电源阻抗（Ω）U1——额定输入电压（V）I1——额定输入电流（A）为确定供电电源阻抗，须设置约定负载，它能使输入电压比空载时降低1%以上。注1：如果这种约定负载的额定电压低于电源电压，可用变压器进行调节。注2：关断电源电压自动稳压器。供电电源阻抗由下式计算R1=例：供电电源：U1空载=230VI1空载=1AU1负载=227VI1负载=31AR1==0.1(Ω)焊接电源：U1=230VI1max=31A由此可知，式（G.1）的条件得以满足：Rs=0.1≤0.04=0.3(Ω)四、静特性曲线的绘制对于焊接电源一个已设定的输出，通过改变连接到焊接电源输出端的约定负载电阻，即可得到一组约定焊接电流（I2）和相关的约定负载电压值（U2）。通过在横坐标上标出焊接电流值、纵坐标上标出负载电压值的坐标图，即可得到静特性曲线。通过约定负载电压线（见11.2）与焊接电源静特性的相交点，即可找到约定焊接电流的额定值（I2）。通过工作点的正切算出特性的斜率。H.2方法应保证测得足够的值来绘制光滑的曲线，在所有情况下，都应记录下空载电压以及相对于铭牌上标志的每一负载持续率的额定值，对于下降特性的焊接电源，应记录短路电流。如果焊接电源有分档开关，应测出每一控制位置的数据。如果焊接电源有几种输入电压，则应在每一种输入电压下重复测量。对每一点，都应记下；输入电压（U1），输入电流（I1），输入功率（W1）。对于无反馈回路（如：简单的变压器）的焊接电源，如果所测的输入电压（U1）与额定输入电压（U1）不同，U2和I2的值就应该乘以修正因子（U1/U1）2。H.3结果分析所得的一系列焊接电源静态特性曲线可以用以判断是否符合本部分的相关要求。此外，可导出下式：效率：η=功率因数λ=五、电流极电压为有级调节时，其级差应测量相邻两级的差值，并按式（1）计算：较大级值-较小级值级差=_______________×100%较大级值六、电流及电压刻度指示之精度测定电流及电压指示之值精度按式（2）计算：指示值-实测值指示精度=_________×100%指示值七、空载电流百分比应按（3）计算：I0NI0=_______×100%L1N式中：I0N-----额定位置时的空载电流，A；I1N------额定位置时的额定输入电流，A。八、焊接电流冷、热态变化率按式（4）计算：ΔIch=I2c-I2h/I2c×100%式中：I2c-----电源冷状态时的焊接电流，I2h-----电源热稳定后的焊接电流，I2h-----冷、热态电流变化率。九、负载电压冷、热态变化率按式（5）计算：ΔUch=U2c-U2h/U2c×100%式中：U2c-----电源冷状态时的负载电压，V；U2h-----电源热稳定后的负载电压，V；ΔUch-----冷、热态负载电压变化率。十、送丝速度变化率计算：Ue-UeN△Ue=______×100%UeN计算结果取绝对值较大值。式中：UeN------额定电压时的送丝速度；Ue------供电电压为额定值的90%、110%时的送丝速度；△Ue------送丝速度变化率。送丝速度Ue=L/TL------焊丝送出长度，m；T------时间，s。十一、焊接速度变换率计算:△Ut=Ut-UtN/UtN×100%计算结果取绝对值较大值。式中：UtN------额定电压时的焊接速度；Ut------供电电压为额定值的90%、110%时的焊接速度；△Ut------焊接速度变化率。Ut=S/TS------行走机构...
