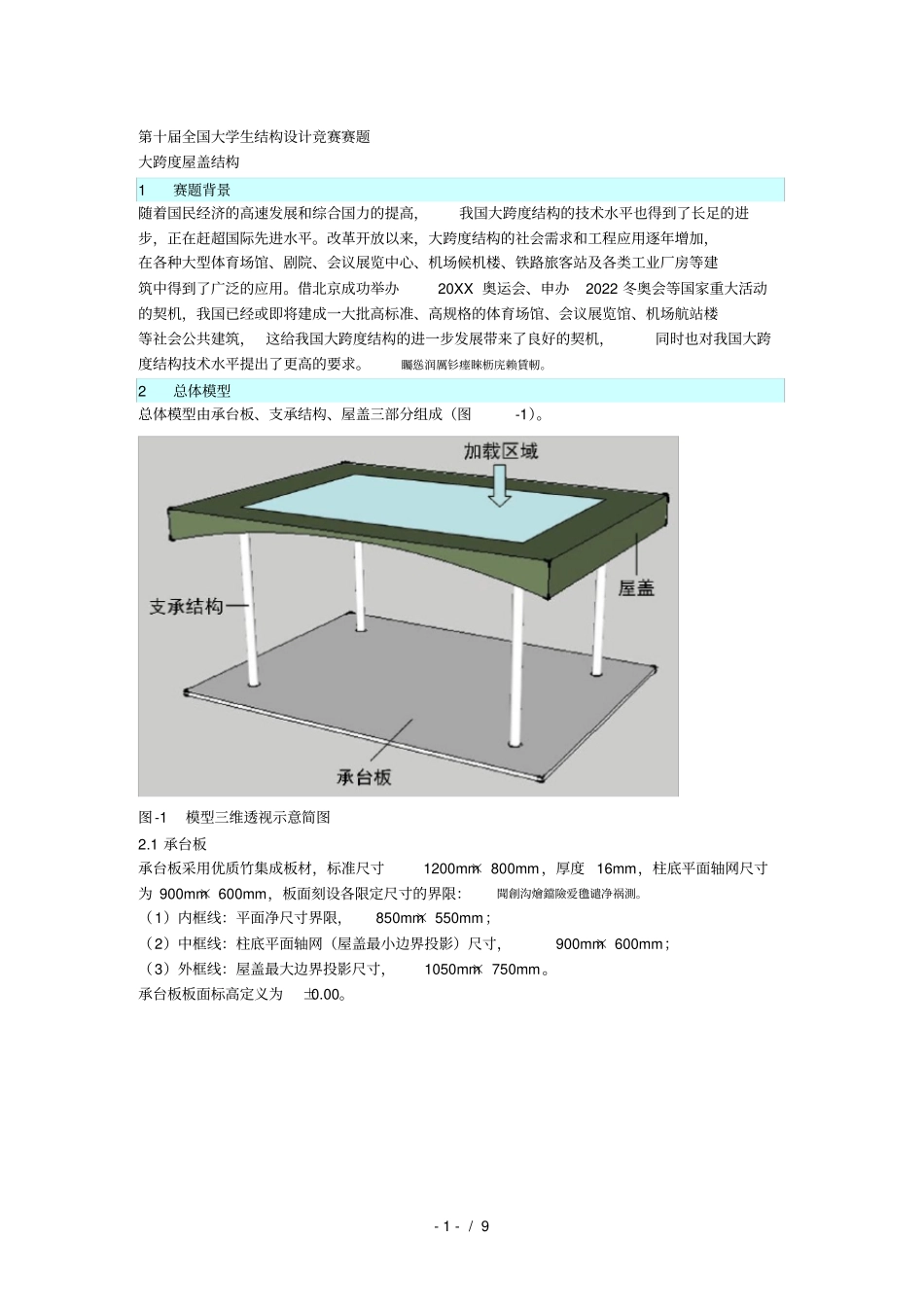

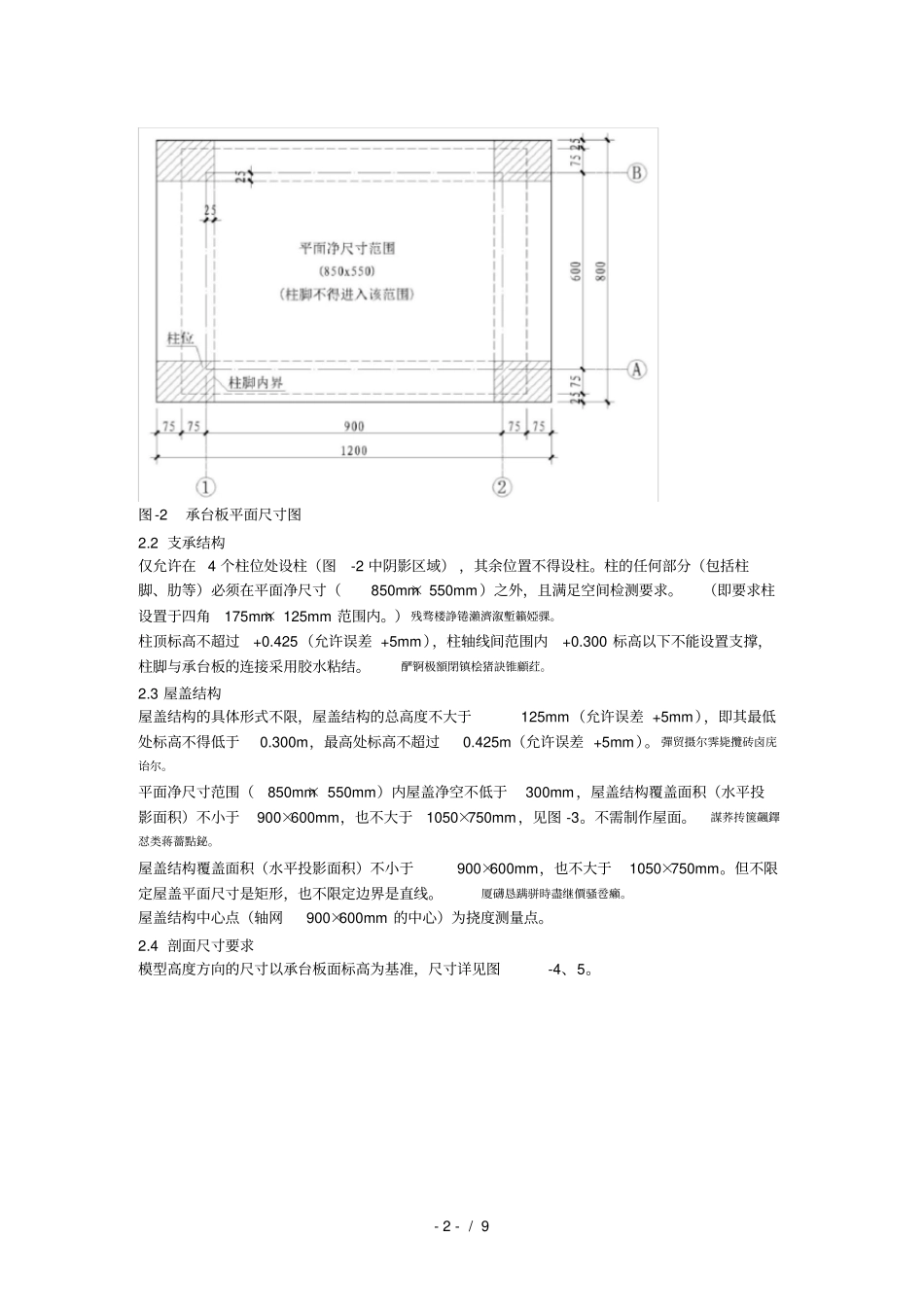

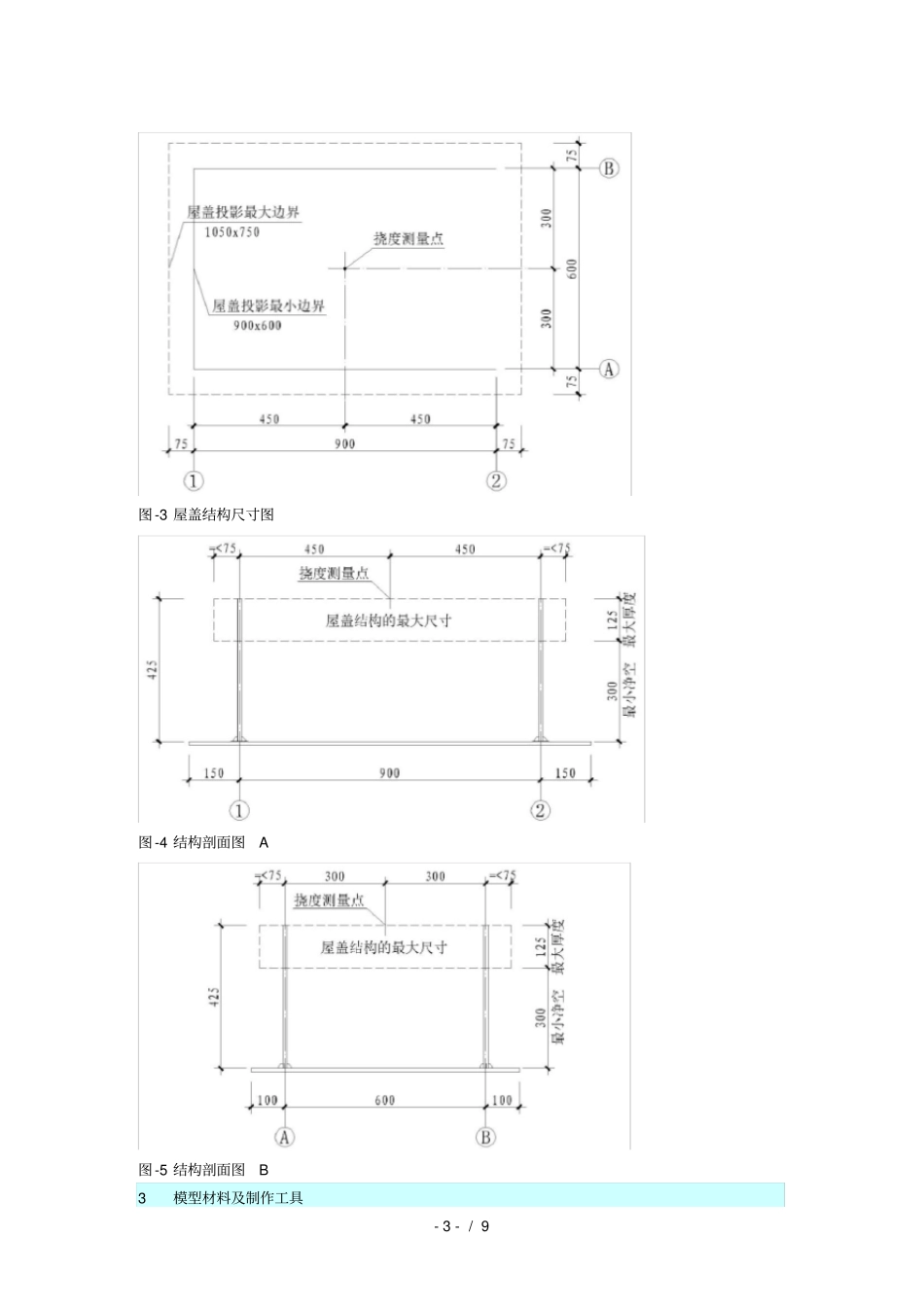

-1-/9第十届全国大学生结构设计竞赛赛题大跨度屋盖结构1赛题背景随着国民经济的高速发展和综合国力的提高，我国大跨度结构的技术水平也得到了长足的进步，正在赶超国际先进水平。改革开放以来，大跨度结构的社会需求和工程应用逐年增加，在各种大型体育场馆、剧院、会议展览中心、机场候机楼、铁路旅客站及各类工业厂房等建筑中得到了广泛的应用。借北京成功举办20XX奥运会、申办2022冬奥会等国家重大活动的契机，我国已经或即将建成一大批高标准、高规格的体育场馆、会议展览馆、机场航站楼等社会公共建筑，这给我国大跨度结构的进一步发展带来了良好的契机，同时也对我国大跨度结构技术水平提出了更高的要求。矚慫润厲钐瘗睞枥庑赖賃軔。2总体模型总体模型由承台板、支承结构、屋盖三部分组成（图-1）。图-1模型三维透视示意简图2.1承台板承台板采用优质竹集成板材，标准尺寸1200mm×800mm，厚度16mm，柱底平面轴网尺寸为900mm×600mm，板面刻设各限定尺寸的界限：聞創沟燴鐺險爱氇谴净祸測。（1）内框线：平面净尺寸界限，850mm×550mm；（2）中框线：柱底平面轴网（屋盖最小边界投影）尺寸，900mm×600mm；（3）外框线：屋盖最大边界投影尺寸，1050mm×750mm。承台板板面标高定义为±0.00。-2-/9图-2承台板平面尺寸图2.2支承结构仅允许在4个柱位处设柱（图-2中阴影区域），其余位置不得设柱。柱的任何部分（包括柱脚、肋等）必须在平面净尺寸（850mm×550mm）之外，且满足空间检测要求。（即要求柱设置于四角175mm×125mm范围内。）残骛楼諍锩瀨濟溆塹籟婭骒。柱顶标高不超过+0.425（允许误差+5mm），柱轴线间范围内+0.300标高以下不能设置支撑，柱脚与承台板的连接采用胶水粘结。酽锕极額閉镇桧猪訣锥顧荭。2.3屋盖结构屋盖结构的具体形式不限，屋盖结构的总高度不大于125mm（允许误差+5mm），即其最低处标高不得低于0.300m，最高处标高不超过0.425m（允许误差+5mm）。彈贸摄尔霁毙攬砖卤庑诒尔。平面净尺寸范围（850mm×550mm）内屋盖净空不低于300mm，屋盖结构覆盖面积（水平投影面积）不小于900×600mm，也不大于1050×750mm，见图-3。不需制作屋面。謀荞抟箧飆鐸怼类蒋薔點鉍。屋盖结构覆盖面积（水平投影面积）不小于900×600mm，也不大于1050×750mm。但不限定屋盖平面尺寸是矩形，也不限定边界是直线。厦礴恳蹒骈時盡继價骚卺癩。屋盖结构中心点（轴网900×600mm的中心）为挠度测量点。2.4剖面尺寸要求模型高度方向的尺寸以承台板面标高为基准，尺寸详见图-4、5。-3-/9图-3屋盖结构尺寸图图-4结构剖面图A图-5结构剖面图B3模型材料及制作工具-4-/93.1竹材竹材规格及数量如表-1所示，竹材参考力学指标如表-2所示。表-1竹材规格及用量竹材规格竹材名称数量竹皮1250mm×430mm×0.50mm本色侧压双层复压竹皮4张1250mm×430mm×0.35mm本色侧压双层复压竹皮4张1250mm×430mm×0.20mm本色侧压单层复压竹皮4张竹条900mm×6mm×1mm40根900mm×2mm×2mm40根900mm×3mm×3mm40根900mm×6mm×3mm40根注：竹条实际长度为930mm。表-2竹材参考力学指标密度顺纹抗拉强度抗压强度弹性模量0.789g/cm3150MPa65MPa10GPa3.2粘结胶水502胶水12瓶（规格30克/瓶）。3.3制作工具（1）每队配置工具美工刀（3把），3.0m卷尺（1把），1m钢尺（1把），1.2m丁字尺（1把），45cm三角板（1套），16cm弯头带齿镊子（1把），砂纸（6张，粗砂、细砂各3张），5件套锉刀（1套）、剪刀（2把）、棉手套（3副）、签字笔（3支）、HB铅笔（2支）、透明胶带（1卷）、6吋模型剪钳（2把）、切割垫块（1块）、工具收纳筐（1个）。茕桢广鳓鯡选块网羈泪镀齐。（2）公用工具裁纸刀A3（10台）、空间木星模型检测块（4个）。3.4测试附件测试附件为100×100×0.8mm的铝片，重17.5g，用于挠度测试。如图-6。重量不计入模型重量。鹅娅尽損鹌惨歷茏鴛賴縈诘。铝片中心刻有直径10mm及直径50mm的圆痕。3.5屋面材料屋面材料采用柔软的塑胶网格垫，厚度约3mm。尺寸为1.5:1的矩形，四周切为弧形，具体尺寸：长约108cm，宽约72cm，切弧半径为175mm，以满足重量1kg为准（误差0.5g），中间位置开直径80mm的圆孔（挠度测试之需），详见图-...
