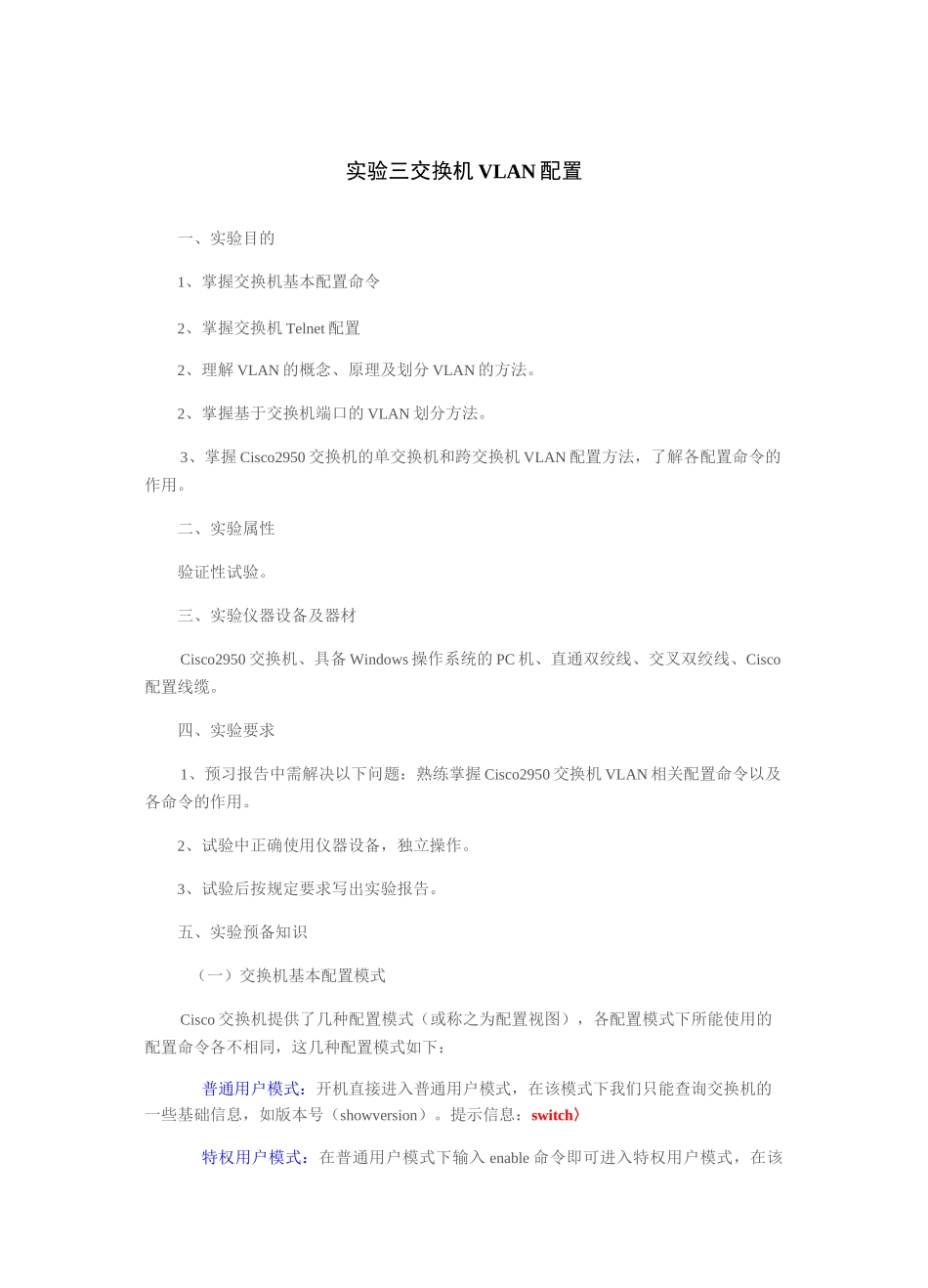

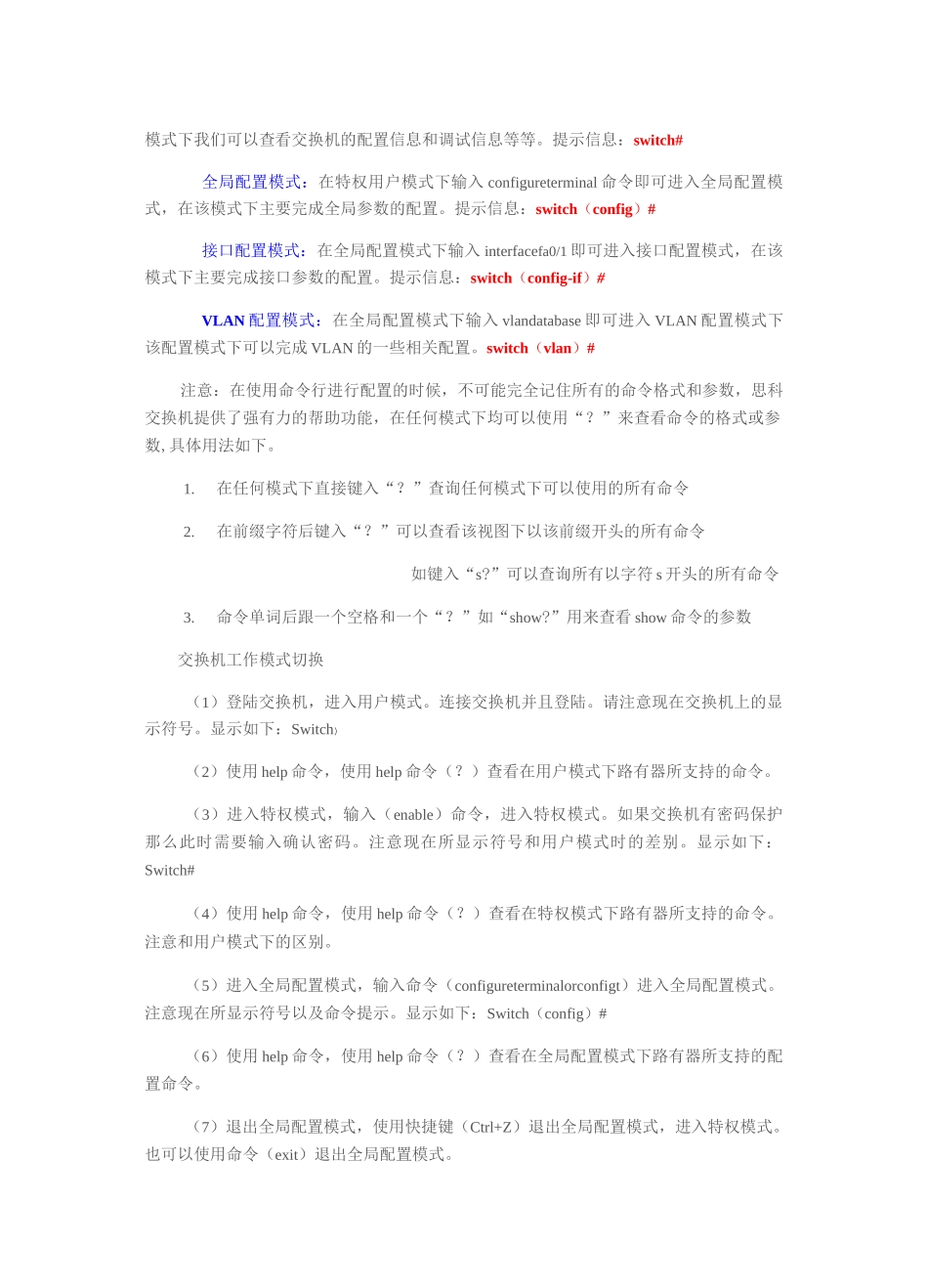

实验三交换机VLAN配置一、实验目的1、掌握交换机基本配置命令2、掌握交换机Telnet配置2、理解VLAN的概念、原理及划分VLAN的方法。2、掌握基于交换机端口的VLAN划分方法。3、掌握Cisco2950交换机的单交换机和跨交换机VLAN配置方法,了解各配置命令的作用。二、实验属性验证性试验。三、实验仪器设备及器材Cisco2950交换机、具备Windows操作系统的PC机、直通双绞线、交叉双绞线、Cisco配置线缆。四、实验要求1、预习报告中需解决以下问题:熟练掌握Cisco2950交换机VLAN相关配置命令以及各命令的作用。2、试验中正确使用仪器设备,独立操作。3、试验后按规定要求写出实验报告。五、实验预备知识(一)交换机基本配置模式Cisco交换机提供了几种配置模式(或称之为配置视图),各配置模式下所能使用的配置命令各不相同,这几种配置模式如下:普通用户模式:开机直接进入普通用户模式,在该模式下我们只能查询交换机的一些基础信息,如版本号(showversion)。提示信息:switch〉特权用户模式:在普通用户模式下输入enable命令即可进入特权用户模式,在该模式下我们可以查看交换机的配置信息和调试信息等等。提示信息:switch#全局配置模式:在特权用户模式下输入configureterminal命令即可进入全局配置模式,在该模式下主要完成全局参数的配置。提示信息:switch(config)#接口配置模式:在全局配置模式下输入interfacefa0/1即可进入接口配置模式,在该模式下主要完成接口参数的配置。提示信息:switch(config-if)#VLAN配置模式:在全局配置模式下输入vlandatabase即可进入VLAN配置模式下该配置模式下可以完成VLAN的一些相关配置。switch(vlan)#注意:在使用命令行进行配置的时候,不可能完全记住所有的命令格式和参数,思科交换机提供了强有力的帮助功能,在任何模式下均可以使用“?”来查看命令的格式或参数,具体用法如下。1.在任何模式下直接键入“?”查询任何模式下可以使用的所有命令2.在前缀字符后键入“?”可以查看该视图下以该前缀开头的所有命令如键入“s?”可以查询所有以字符s开头的所有命令3.命令单词后跟一个空格和一个“?”如“show?”用来查看show命令的参数交换机工作模式切换(1)登陆交换机,进入用户模式。连接交换机并且登陆。请注意现在交换机上的显示符号。显示如下:Switch〉(2)使用help命令,使用help命令(?)查看在用户模式下路有器所支持的命令。(3)进入特权模式,输入(enable)命令,进入特权模式。如果交换机有密码保护那么此时需要输入确认密码。注意现在所显示符号和用户模式时的差别。显示如下:Switch#(4)使用help命令,使用help命令(?)查看在特权模式下路有器所支持的命令。注意和用户模式下的区别。(5)进入全局配置模式,输入命令(configureterminalorconfigt)进入全局配置模式。注意现在所显示符号以及命令提示。显示如下:Switch(config)#(6)使用help命令,使用help命令(?)查看在全局配置模式下路有器所支持的配置命令。(7)退出全局配置模式,使用快捷键(Ctrl+Z)退出全局配置模式,进入特权模式。也可以使用命令(exit)退出全局配置模式。(8)退出特权模式,使用命令(disable)从特权模式会到用户模式。(9)退出交换机,使用命令(exit)退出交换机。这个命令可以用来从特权模式中退出交换机。(二)交换机名称、口令设置命令格式(1)交换机改名:通过超级终端进入交换机,并进入全局模式,键入命令:Switch(config)#hostnameswitch2950Switch2950(config)#你会发现交换机的命令提示行的名称由Switch更改为Switch2950。(2)全局模式下,设定明文口令cisco,此口令可以限制对特权模式的访问。在配置文件中可以看见口令。注意:口令一般不应以较为简单或有明显特征的单词,不过在实验的过程中可以采用象cisco这样的单词。口令区分大小写。Switch2950(config)#enalbepasswordcisco(3)全局模式下,设定加密口令Cisco,此口令可以限制对特权模式的访问。Switch2950(config)#enalbesecretcisco注意加密口令与明文口令同时设置时,只有加密口令有效。(4)接口模式下,设定控制台终端的登陆口令,cisco。Switch2950(config)#line...
