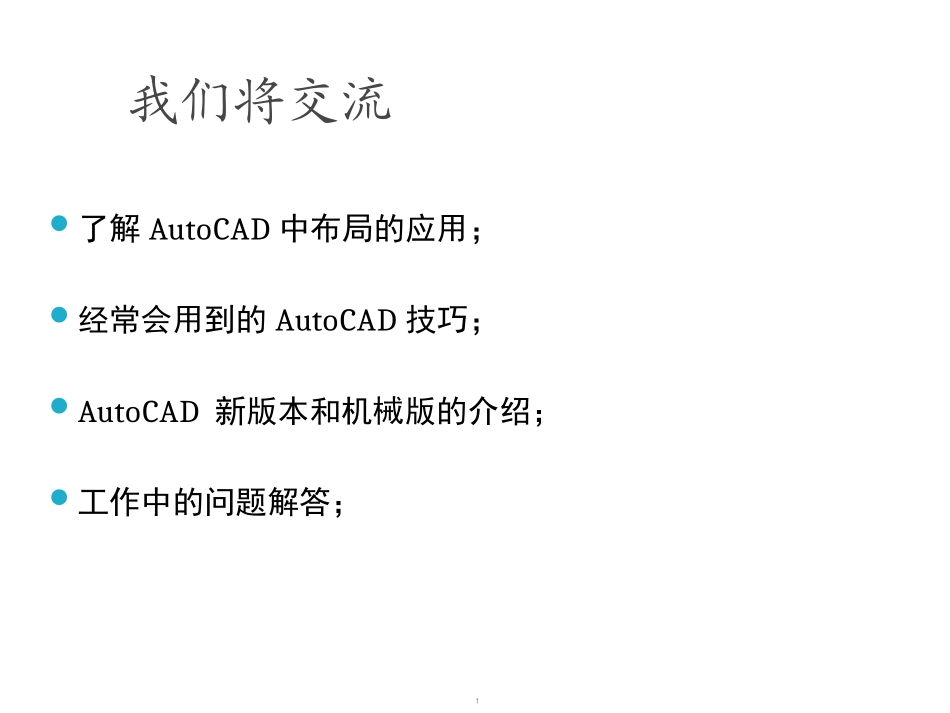

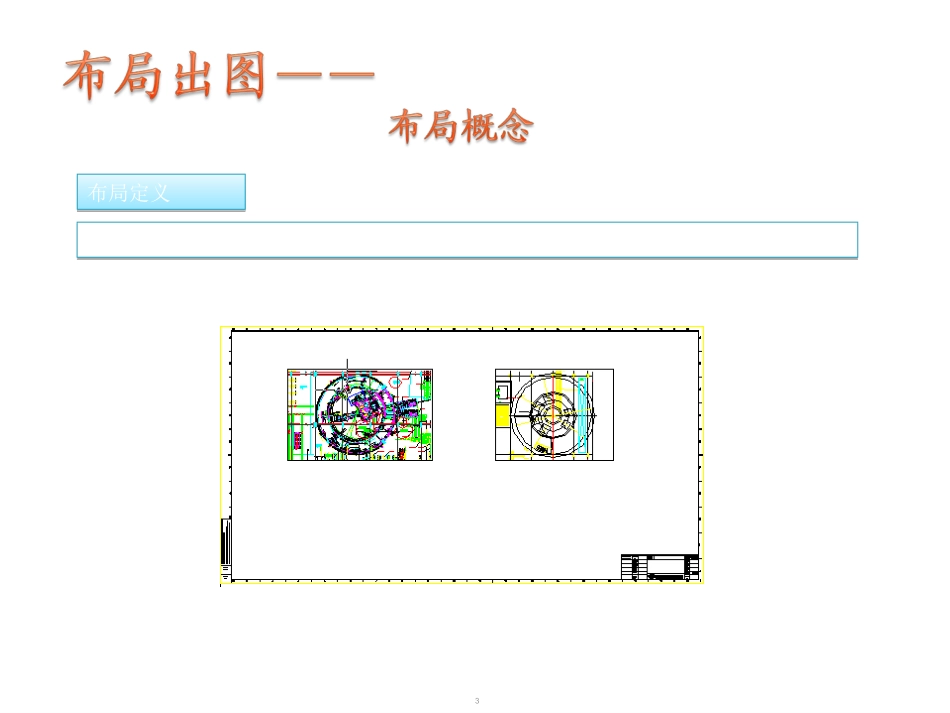

1我们将交流了解AutoCAD中布局的应用；经常会用到的AutoCAD技巧；AutoCAD新版本和机械版的介绍；工作中的问题解答；2布局环境布局环境可以通过图形布局选项来激活一个布局环境可以通过图形布局选项来激活一个布局环境3布局定义布局定义布局空间可以看成是一张图纸的“纸空间”，视口是纸上的窗口布局空间可以看成是一张图纸的“纸空间”，视口是纸上的窗口4创建图形创建图形在模型空间按照1：1绘制图形在模型空间按照1：1绘制图形5布局页面设置布局页面设置通过文件菜单中的页面设置管理器来修改布局的设置通过文件菜单中的页面设置管理器来修改布局的设置6插入图框和标题栏插入图框和标题栏在布局中根据页面设置大小插入图框和标题在布局中根据页面设置大小插入图框和标题7创建视口创建视口为视口对象建立一个新的图层使用视图菜单的视口命令来新建视口为视口对象建立一个新的图层使用视图菜单的视口命令来新建视口8调整视口-缩放比例调整视口-缩放比例通过在视口范围内双击，可以激活并调整视口内对象的大小和位置也可以直接使用右下角的视口比例来调整通过在视口范围内双击，可以激活并调整视口内对象的大小和位置也可以直接使用右下角的视口比例来调整9调整视口-对齐视图调整视口-对齐视图通过mvsetup命令可以进行视图的水平，竖直和角度对齐也可以通过辅助线进行对齐通过mvsetup命令可以进行视图的水平，竖直和角度对齐也可以通过辅助线进行对齐10调整视口-图层控制调整视口-图层控制利用图层属性可以冻结某一视口中的图层，而不影响其他视口还可以控制图层的淡显度利用图层属性可以冻结某一视口中的图层，而不影响其他视口还可以控制图层的淡显度11调整视口-视口控制调整视口-视口控制利用视口属性可以锁定或关闭视口，提高绘图效率利用视口属性可以锁定或关闭视口，提高绘图效率12添加注释添加注释在布局中对图形进行标注和注释，标注内容不会出现在模型空间布局中的标注和文字高度不需要进行缩放计算在布局中对图形进行标注和注释，标注内容不会出现在模型空间布局中的标注和文字高度不需要进行缩放计算13图纸集图纸集可以利用布局视图创建图纸集图纸集可以方便批量打印，发布和归档可以利用布局视图创建图纸集图纸集可以方便批量打印，发布和归档14模型空间出图流程模型空间出图流程确定绘图单位计算并设定标注、注释和块的比例。在模型空间中按实际比例(1:1)进行绘制。在模型空间中创建注释并插入块。按预先确定的比例打印图形。确定绘图单位计算并设定标注、注释和块的比例。在模型空间中按实际比例(1:1)进行绘制。在模型空间中创建注释并插入块。按预先确定的比例打印图形。15布局和模型比较布局和模型比较布局支持多视图之间不同的图层设置布局空间不需要计算注释的缩放布局空间可以方便表达局部视图和不同比例视图模型空间中，借用图纸更加方便在同时有多张图纸时，模型空间更清楚布局空间打印规范，还可以利用图纸集批量出图布局空间可以支持三维模型的多视图布局支持多视图之间不同的图层设置布局空间不需要计算注释的缩放布局空间可以方便表达局部视图和不同比例视图模型空间中，借用图纸更加方便在同时有多张图纸时，模型空间更清楚布局空间打印规范，还可以利用图纸集批量出图布局空间可以支持三维模型的多视图16快速新建快速新建使用快速新建命令（QNEW)可以不选择模板直接创建新文件可以在选项中的文件设定快速新建的模板使用快速新建命令（QNEW)可以不选择模板直接创建新文件可以在选项中的文件设定快速新建的模板17位置列表位置列表可以把常用的项目文件夹添加到打开对话框的位置列表可以把常用的项目文件夹添加到打开对话框的位置列表18查找查找可以使用文字查找（FIND）命令快速找到整个文件中的特定文字可以使用文字查找（FIND）命令快速找到整个文件中的特定文字19快速选择快速选择快速选择命令（QSELECT）可以实现很多批量操作快速选择命令（QSELECT）可以实现很多批量操作20特性特性修改对象属性（Ctrl+1）也是快速编辑对象的好方法修改对象属性（Ctrl+1）也是快速编辑对象的好方法21设计中心设计中心设计中心（Ctrl+2）可以快速提取图形中的...
