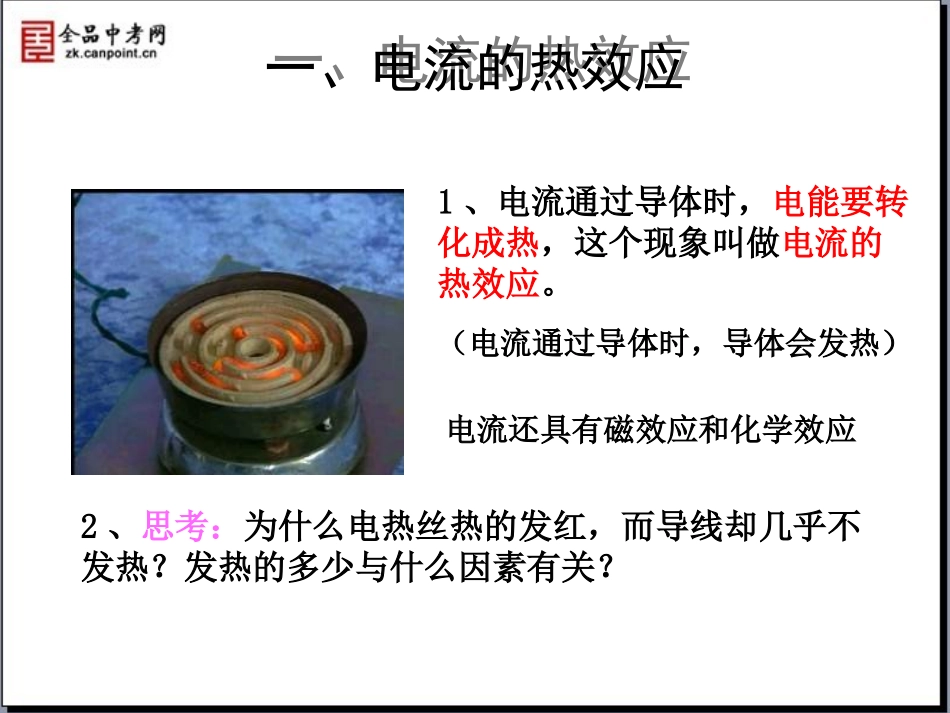

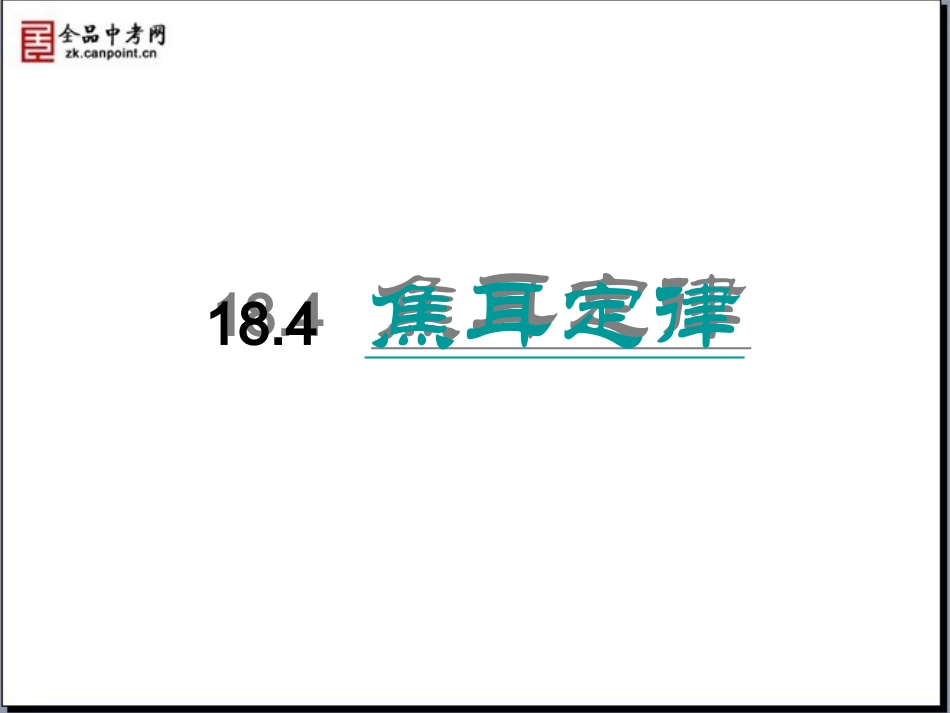

18.4焦耳定律18.4焦耳定律你知道吗?星期天,小明的妈妈出门前嘱咐小明别看电视,得先完成作业,可是小明等妈妈一走,就看起了电视,直到妈妈回来前才开始做作业,妈妈问小明为何没有做完作业,小明说作业太难,可是小明妈妈只用了一招就知道小明说了谎,请问,他妈妈是怎样做的?她摸了摸电视机的的散热窗,发现那儿还热着呢你有类似的经历吗,这个故事对你有什么启示?1、电流通过导体时,电能要转化成热,这个现象叫做电流的热效应。(电流通过导体时,导体会发热)一、电流的热效应一、电流的热效应2、思考:为什么电热丝热的发红,而导线却几乎不发热?发热的多少与什么因素有关?电流还具有磁效应和化学效应[猜想与假设]二、探究:电流的热效应与什么因素有关二、探究:电流的热效应与什么因素有关1、可能与电阻有关电阻越大,电流热效应越大2、可能与电流有关电流越大,电流热效应越大通电时间越长,电流热效应越大3、可能与通电时间有关[设计实验]讨论1、当一个物理量被猜测与多个因素有关,应用什么方法去研究?控制变量法讨论2、用什么方法和器材去观察那些不可见的物理量?电流——器材、电流表时间——器材、计时表电热——方案1;原理、利用液体的热胀冷缩。器材、易受热膨胀的液体,例如煤油而不是水,带塞的烧瓶,细管方案2;原理、利用液体受热升温。器材、易受热升温的液体,例如煤油而不是水,带塞的烧瓶,温度计方案3;原理、利用蜡烛受热熔化。器材、石蜡、火柴棒像这种利用物理量产生的效应来观察不可见的物理量的方法叫转换法请你评估;哪种方法好,理由是什么?从便于计量和对比的角度来看,应该选择第一或第二种[实验一]探索电热与电阻的关系应控制的物理量:应变化的物理量:?怎样才能使铜丝和镍铬合金有相等的电流和通电时间将它们串联设计实验;相等的电流和通电时间电阻,如长度粗细相同的铜丝和镍铬合金[进行实验][进行实验]数据记录[分析论证]与大家交流在电流和通电时间相同时,电阻越大,导体发热越多加热时间5Ω烧瓶液面上升格数10Ω烧瓶温度变化℃结论2min4min6min1、分析第一行或第二行或第三行2、分析第二列或第三列电阻和电流相同时,通电时间越长,导体发热越多[实验二]探索电热与电流的关系应控制的物理量应变化的物理量设计实验[进行实验]被控变量电流A液面上升格数结论电阻为10欧通电时间为1分钟0.10.20.3[分析论证]实验表明:在通电时间一定,电阻相同的情况下,电流越大,发热越多Q=I²Rt国际制单位J(焦耳)电流通过导体所产生的热量与电流的平方成正比,与导体的电阻成正比,与通电时间成正比例1、有一电炉正常工作时电压为220V,其电阻为48.4Ω,求它正常工作一小时,发热多少焦?电热与电功的关系请比较电炉与电风扇的的工作的工作特点纯电阻电路:非纯电阻电路:纯电阻电路中焦耳定律的推导;Q=W=Pt=UIt=IR*It=I²Rt例题2:有一电动机其线圈的电阻为10Ω,其正常工作的电压为220V,工作时的电流是3.5A,其正常工作一小时消耗的电能和发热的多少?像电炉这种只把电能转化为电热的用电器。Q=W像电风扇这种把电能主要转化为其它形式的能,少部分电能转化为电热的用电器。Q
