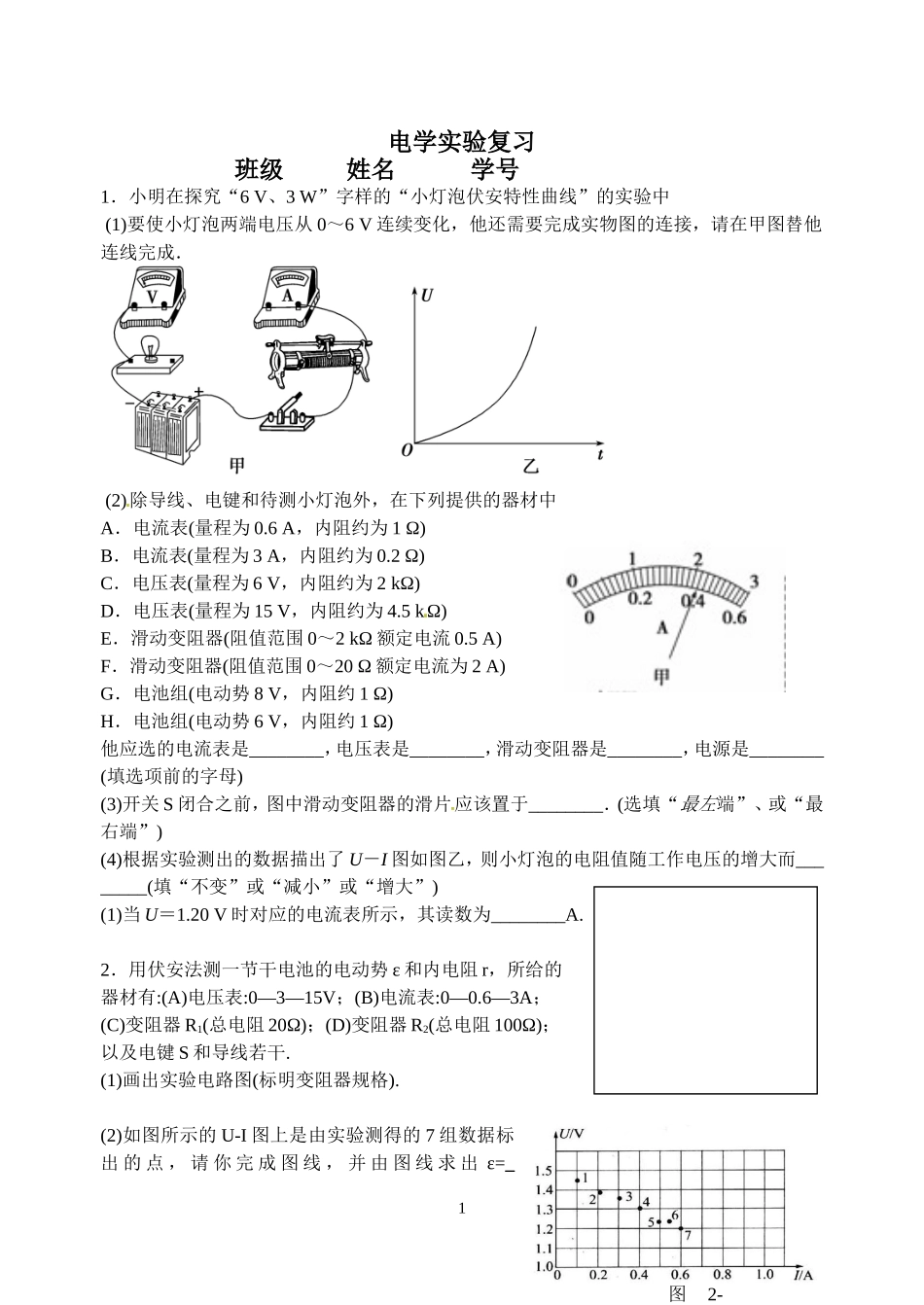

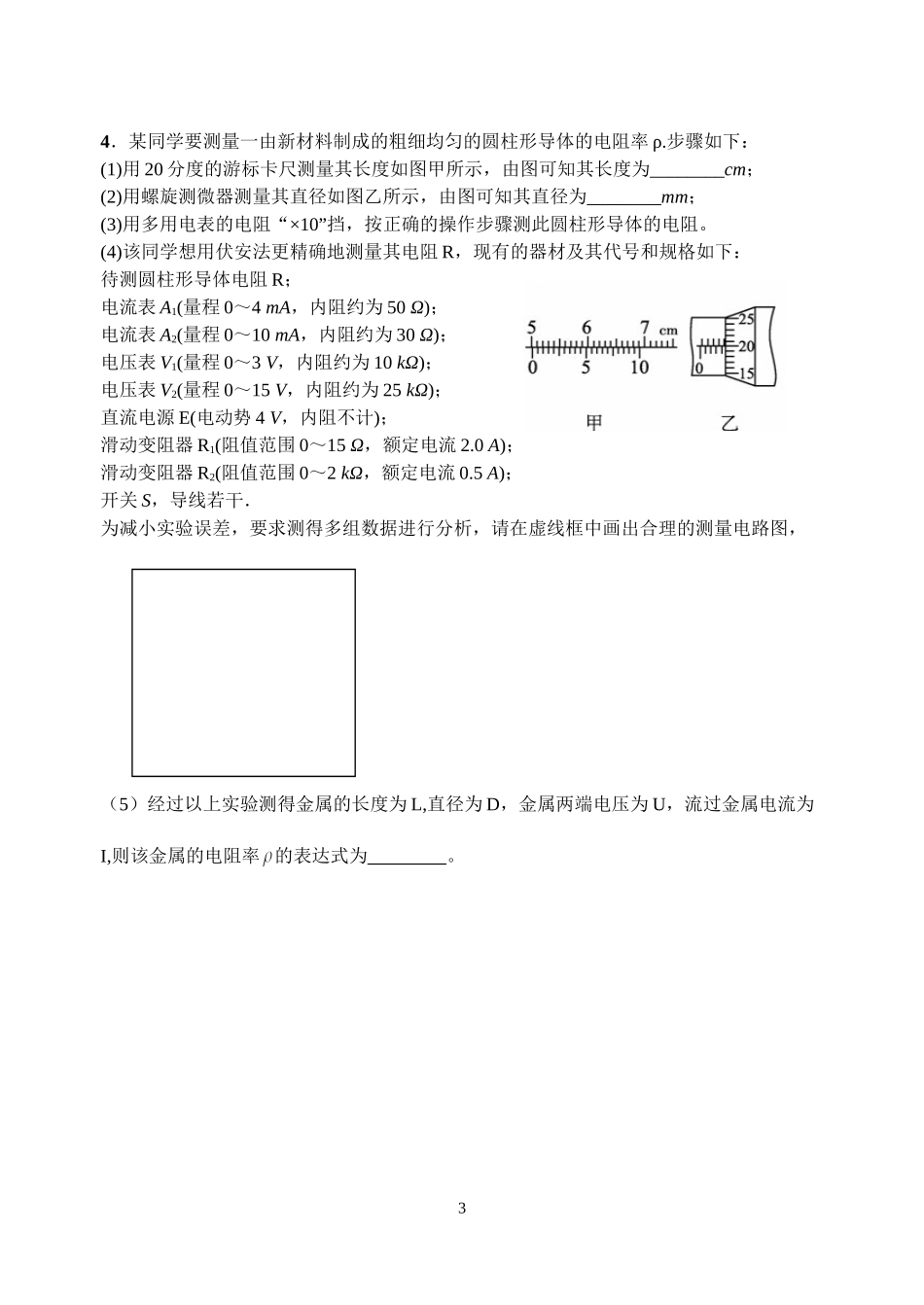

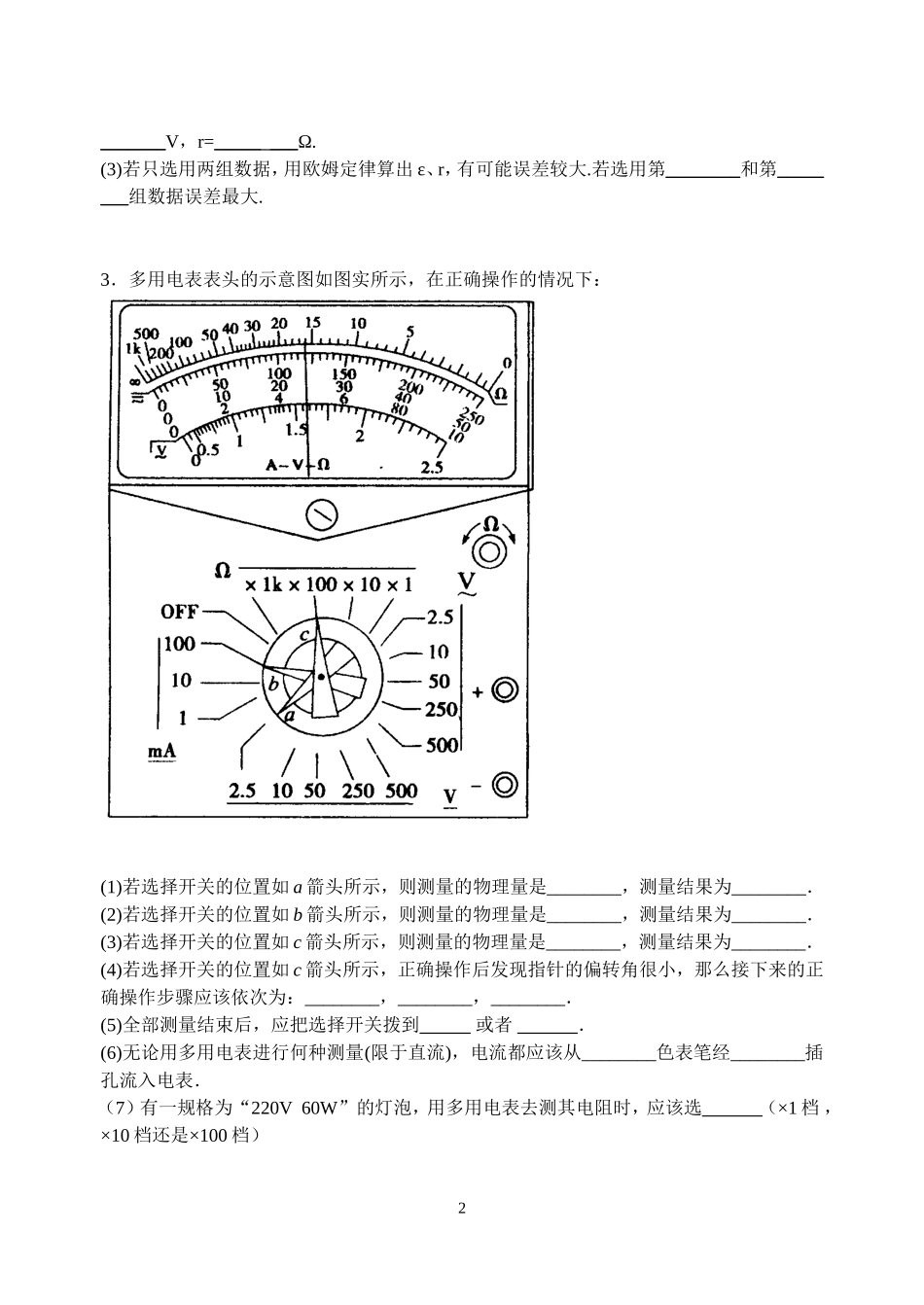

电学实验复习班级姓名学号1．小明在探究“6V、3W”字样的“小灯泡伏安特性曲线”的实验中(1)要使小灯泡两端电压从0～6V连续变化，他还需要完成实物图的连接，请在甲图替他连线完成．(2)除导线、电键和待测小灯泡外，在下列提供的器材中A．电流表(量程为0.6A，内阻约为1Ω)B．电流表(量程为3A，内阻约为0.2Ω)C．电压表(量程为6V，内阻约为2kΩ)D．电压表(量程为15V，内阻约为4.5kΩ)E．滑动变阻器(阻值范围0～2kΩ额定电流0.5A)F．滑动变阻器(阻值范围0～20Ω额定电流为2A)G．电池组(电动势8V，内阻约1Ω)H．电池组(电动势6V，内阻约1Ω)他应选的电流表是________，电压表是________，滑动变阻器是________，电源是________(填选项前的字母)(3)开关S闭合之前，图中滑动变阻器的滑片应该置于________．(选填“最左端”、或“最右端”)(4)根据实验测出的数据描出了U－I图如图乙，则小灯泡的电阻值随工作电压的增大而________(填“不变”或“减小”或“增大”)(1)当U＝1.20V时对应的电流表所示，其读数为________A.2．用伏安法测一节干电池的电动势ε和内电阻r，所给的器材有:(A)电压表:0—3—15V；(B)电流表:0—0.6—3A；(C)变阻器R1(总电阻20Ω)；(D)变阻器R2(总电阻100Ω)；以及电键S和导线若干.(1)画出实验电路图(标明变阻器规格).(2)如图所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出ε=_1图2-61_______V，r=________Ω.(3)若只选用两组数据，用欧姆定律算出ε、r，有可能误差较大.若选用第________和第________组数据误差最大.3．多用电表表头的示意图如图实所示，在正确操作的情况下：(1)若选择开关的位置如a箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如b箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如c箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________．(5)全部测量结束后，应把选择开关拨到或者．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．（7）有一规格为“220V60W”的灯泡，用多用电表去测其电阻时，应该选（×1档，×10档还是×100档）24．某同学要测量一由新材料制成的粗细均匀的圆柱形导体的电阻率ρ.步骤如下：(1)用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为________cm；(2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为________mm；(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻。(4)该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：待测圆柱形导体电阻R；电流表A1(量程0～4mA，内阻约为50Ω)；电流表A2(量程0～10mA，内阻约为30Ω)；电压表V1(量程0～3V，内阻约为10kΩ)；电压表V2(量程0～15V，内阻约为25kΩ)；直流电源E(电动势4V，内阻不计)；滑动变阻器R1(阻值范围0～15Ω，额定电流2.0A)；滑动变阻器R2(阻值范围0～2kΩ，额定电流0.5A)；开关S，导线若干．为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，（5）经过以上实验测得金属的长度为L,直径为D，金属两端电压为U，流过金属电流为I,则该金属的电阻率的表达式为。3
