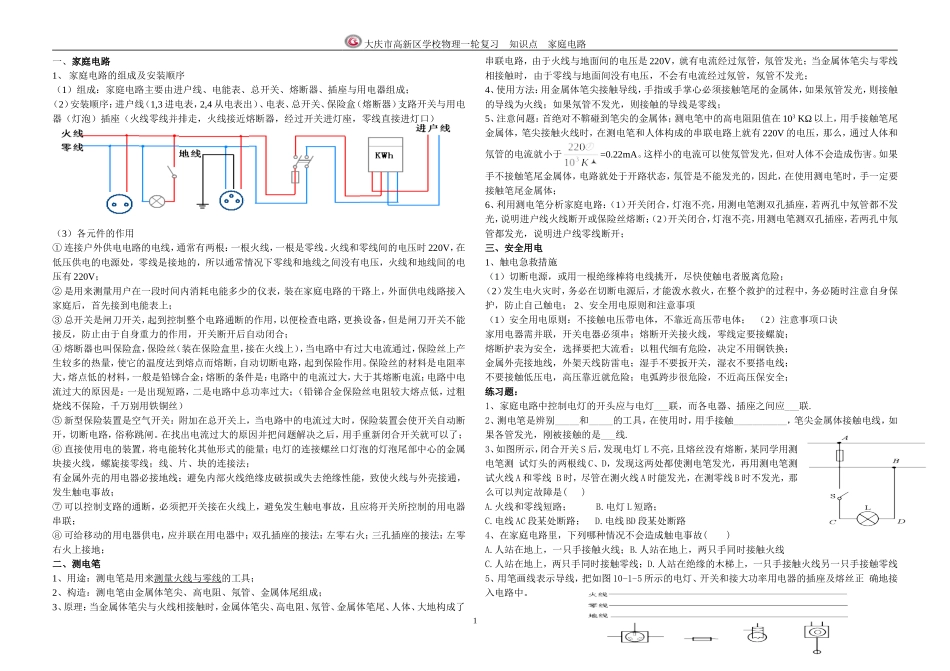

大庆市高新区学校物理一轮复习知识点家庭电路一、家庭电路1、家庭电路的组成及安装顺序（1）组成：家庭电路主要由进户线、电能表、总开关、熔断器、插座与用电器组成；（2）安装顺序：进户线（1,3进电表，2,4从电表出）、电表、总开关、保险盒（熔断器）支路开关与用电器（灯泡）插座（火线零线并排走，火线接近熔断器，经过开关进灯座，零线直接进灯口）（3）各元件的作用①连接户外供电电路的电线，通常有两根：一根火线，一根是零线。火线和零线间的电压时220V，在低压供电的电源处，零线是接地的，所以通常情况下零线和地线之间没有电压，火线和地线间的电压有220V；②是用来测量用户在一段时间内消耗电能多少的仪表，装在家庭电路的干路上，外面供电线路接入家庭后，首先接到电能表上；③总开关是闸刀开关，起到控制整个电路通断的作用，以便检查电路，更换设备，但是闸刀开关不能接反，防止由于自身重力的作用，开关断开后自动闭合；④熔断器也叫保险盒，保险丝（装在保险盒里，接在火线上），当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝的材料是电阻率大，熔点低的材料，一般是铅锑合金；熔断的条件是：电路中的电流过大，大于其熔断电流；电路中电流过大的原因是：一是出现短路，二是电路中总功率过大；（铅锑合金保险丝电阻较大熔点低，过粗烧线不保险，千万别用铁铜丝）⑤新型保险装置是空气开关：附加在总开关上，当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，用手重新闭合开关就可以了；⑥直接使用电的装置，将电能转化其他形式的能量；电灯的连接螺丝口灯泡的灯泡尾部中心的金属块接火线，螺旋接零线；线、片、块的连接法；有金属外壳的用电器必接地线；避免内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，发生触电事故；⑦可以控制支路的通断，必须把开关接在火线上，避免发生触电事故，且应将开关所控制的用电器串联；⑧可给移动的用电器供电，应并联在用电器中；双孔插座的接法：左零右火；三孔插座的接法：左零右火上接地；二、测电笔1、用途：测电笔是用来测量火线与零线的工具；2、构造：测电笔由金属体笔尖、高电阻、氖管、金属体尾组成；3、原理：当金属体笔尖与火线相接触时，金属体笔尖、高电阻、氖管、金属体笔尾、人体、大地构成了串联电路，由于火线与地面间的电压是220V，就有电流经过氖管，氖管发光；当金属体笔尖与零线相接触时，由于零线与地面间没有电压，不会有电流经过氖管，氖管不发光；4、使用方法：用金属体笔尖接触导线，手指或手掌心必须接触笔尾的金属体，如果氖管发光，则接触的导线为火线；如果氖管不发光，则接触的导线是零线；5、注意问题：首绝对不鞥碰到笔尖的金属体；测电笔中的高电阻阻值在103KΩ以上，用手接触笔尾金属体，笔尖接触火线时，在测电笔和人体构成的串联电路上就有220V的电压，那么，通过人体和氖管的电流就小于=0.22mA。这样小的电流可以使氖管发光，但对人体不会造成伤害。如果手不接触笔尾金属体，电路就处于开路状态，氖管是不能发光的，因此，在使用测电笔时，手一定要接触笔尾金属体；6、利用测电笔分析家庭电路：（1）开关闭合，灯泡不亮，用测电笔测双孔插座，若两孔中氖管都不发光，说明进户线火线断开或保险丝熔断；（2）开关闭合，灯泡不亮，用测电笔测双孔插座，若两孔中氖管都发光，说明进户线零线断开；三、安全用电1、触电急救措施（1）切断电源，或用一根绝缘棒将电线挑开，尽快使触电者脱离危险；（2）发生电火灾时，务必在切断电源后，才能泼水救火，在整个救护的过程中，务必随时注意自身保护，防止自己触电；2、安全用电原则和注意事项（1）安全用电原则：不接触电压带电体，不靠近高压带电体；（2）注意事项口诀家用电器需并联，开关电器必须串；熔断开关接火线，零线定要接螺旋；熔断护表为安全，选择要把大流看；以粗代细有危险，决定不用铜铁换；金属外壳接地线，外架天线防雷电；湿手不要扳开关，湿衣不要搭电线；不要接触低压电，高压靠近...
