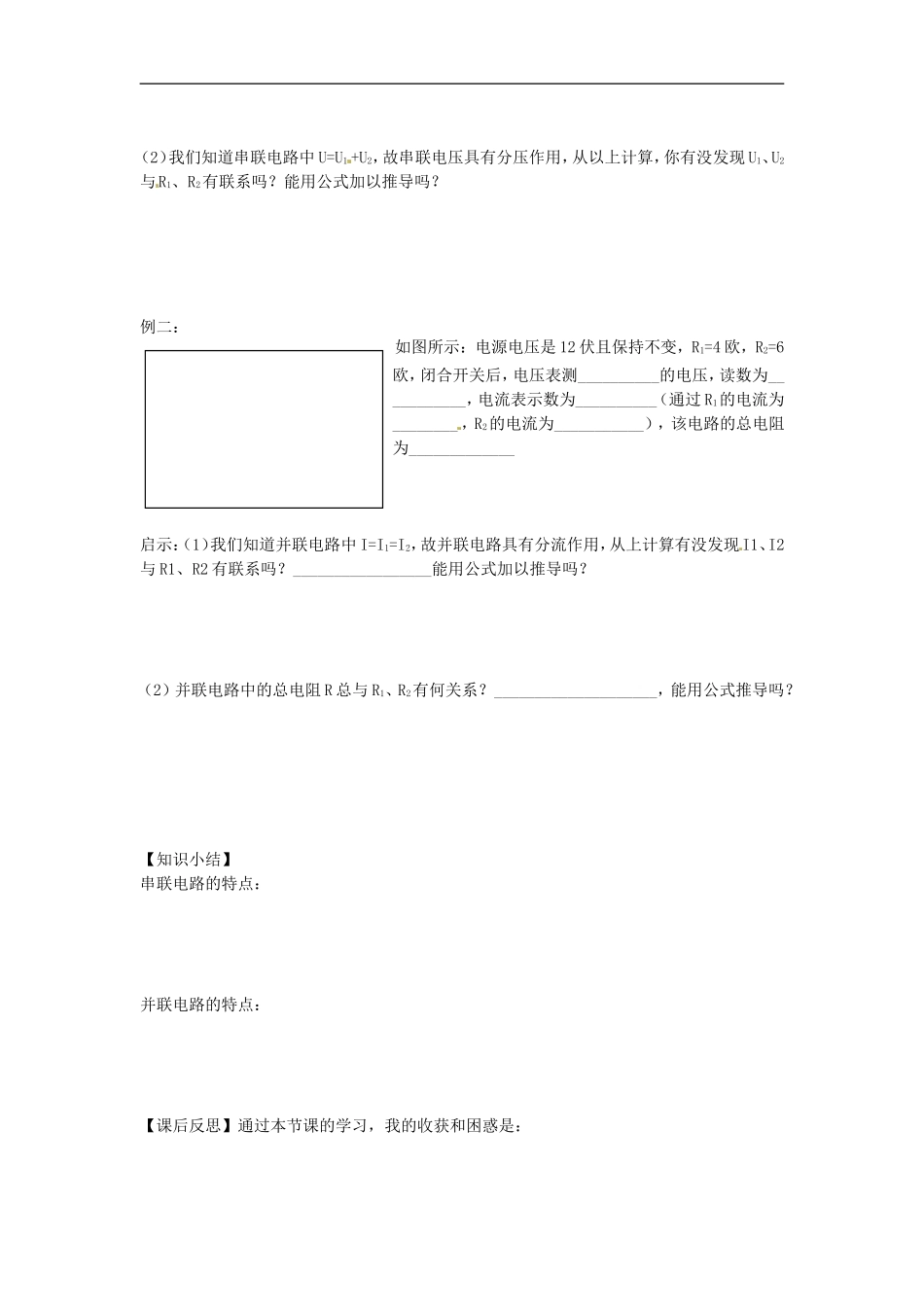

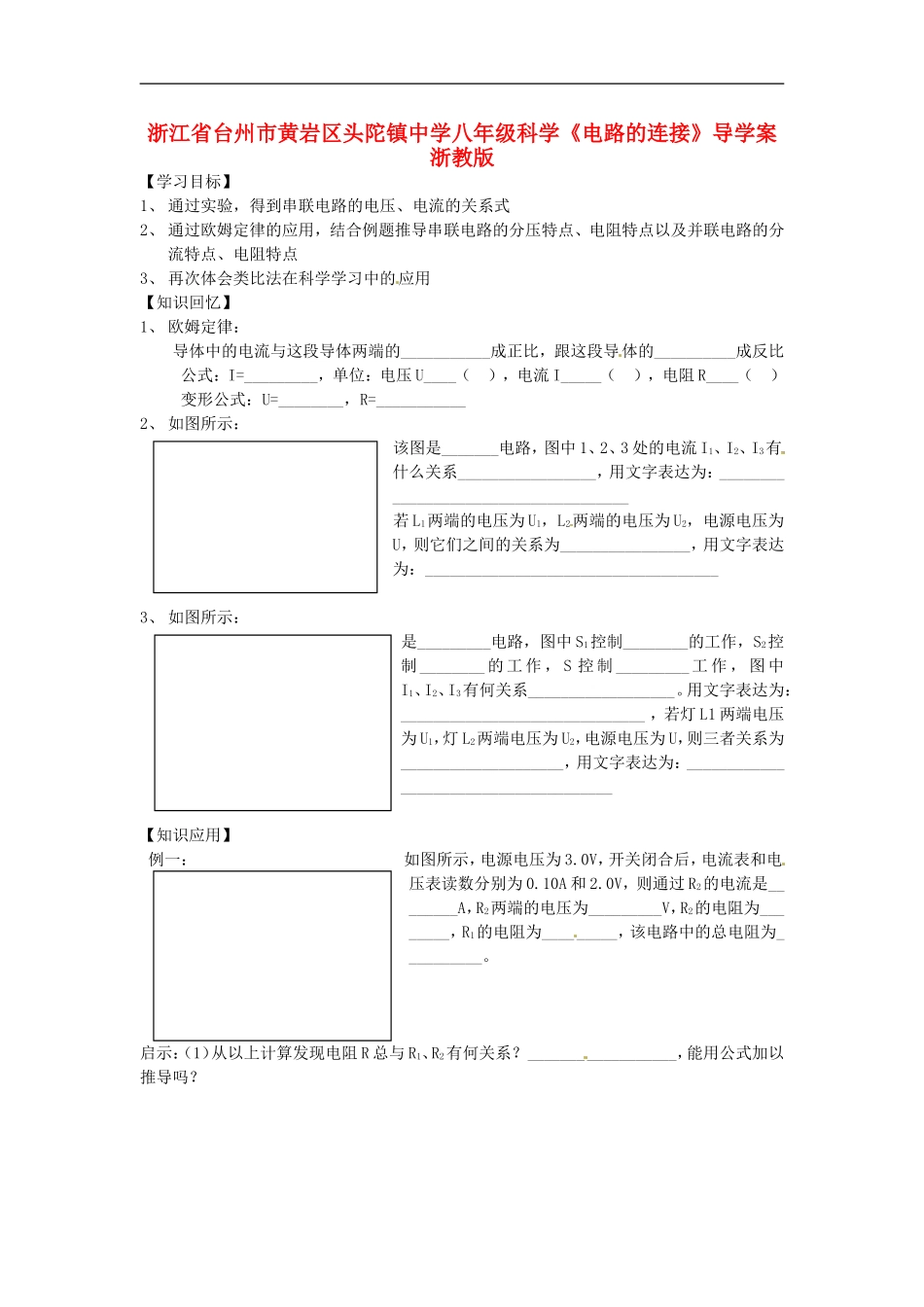

浙江省台州市黄岩区头陀镇中学八年级科学《电路的连接》导学案浙教版【学习目标】1、通过实验，得到串联电路的电压、电流的关系式2、通过欧姆定律的应用，结合例题推导串联电路的分压特点、电阻特点以及并联电路的分流特点、电阻特点3、再次体会类比法在科学学习中的应用【知识回忆】1、欧姆定律：导体中的电流与这段导体两端的___________成正比，跟这段导体的__________成反比公式：I=_________，单位：电压U____（），电流I_____（），电阻R____（）变形公式：U=________，R=___________2、如图所示：该图是_______电路，图中1、2、3处的电流I1、I2、I3有什么关系_________________，用文字表达为：_____________________________________若L1两端的电压为U1，L2两端的电压为U2，电源电压为U，则它们之间的关系为________________，用文字表达为：____________________________________3、如图所示：是_________电路，图中S1控制________的工作，S2控制________的工作，S控制_________工作，图中I1、I2、I3有何关系__________________。用文字表达为：______________________________，若灯L1两端电压为U1，灯L2两端电压为U2，电源电压为U，则三者关系为____________________，用文字表达为：______________________________________【知识应用】例一：如图所示，电源电压为3.0V，开关闭合后，电流表和电压表读数分别为0.10A和2.0V，则通过R2的电流是________A，R2两端的电压为_________V，R2的电阻为________，R1的电阻为_________，该电路中的总电阻为__________。启示：（1）从以上计算发现电阻R总与R1、R2有何关系？__________________，能用公式加以推导吗？（2）我们知道串联电路中U=U1+U2，故串联电压具有分压作用，从以上计算，你有没发现U1、U2与R1、R2有联系吗？能用公式加以推导吗？例二：如图所示：电源电压是12伏且保持不变，R1=4欧，R2=6欧，闭合开关后，电压表测__________的电压，读数为___________，电流表示数为__________（通过R1的电流为________，R2的电流为___________），该电路的总电阻为_____________启示：（1）我们知道并联电路中I=I1=I2，故并联电路具有分流作用，从上计算有没发现I1、I2与R1、R2有联系吗？_________________能用公式加以推导吗？（2）并联电路中的总电阻R总与R1、R2有何关系？____________________，能用公式推导吗？【知识小结】串联电路的特点：并联电路的特点：【课后反思】通过本节课的学习，我的收获和困惑是：
