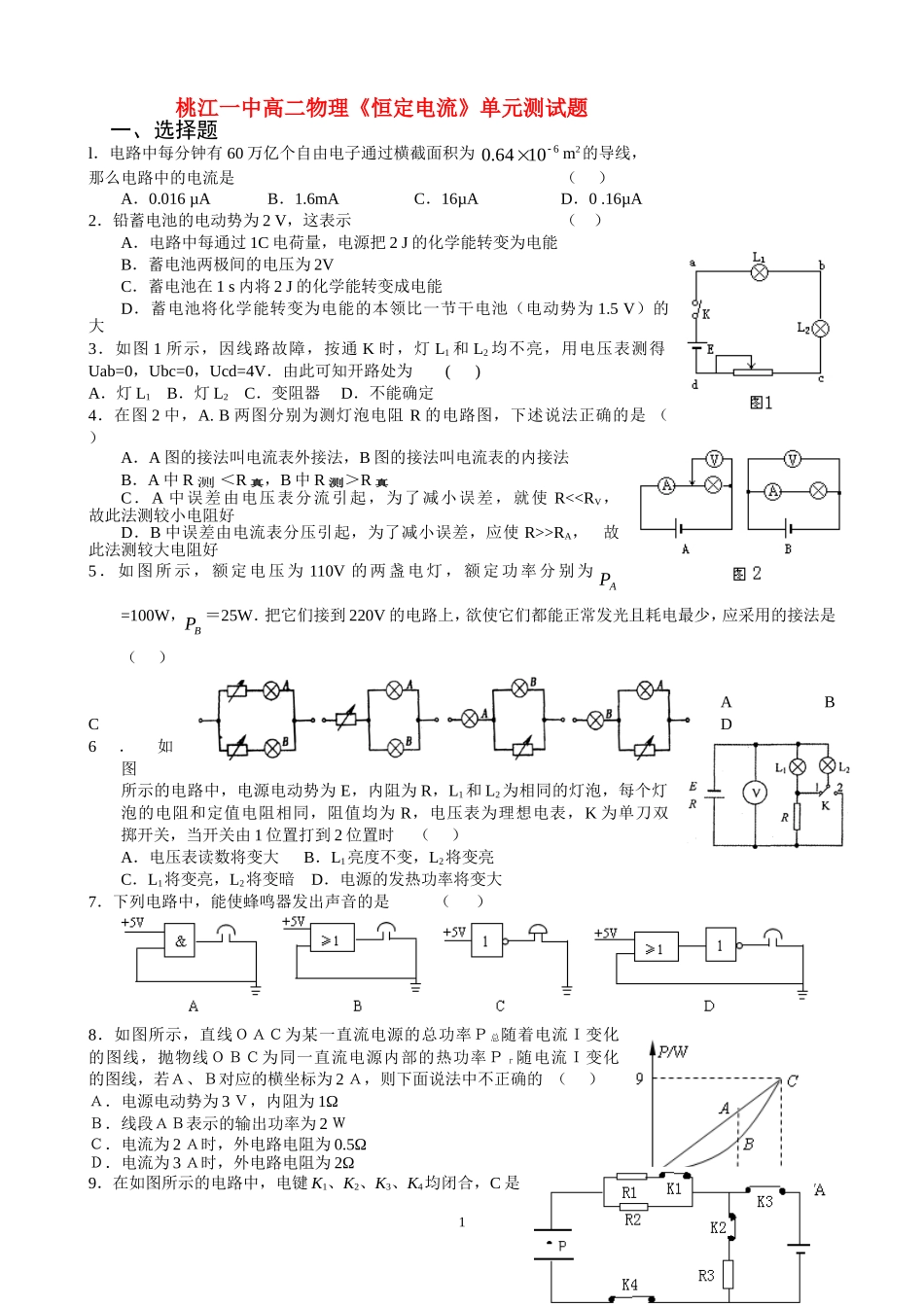

桃江一中高二物理《恒定电流》单元测试题一、选择题l．电路中每分钟有60万亿个自由电子通过横截面积为61064.0m2的导线，那么电路中的电流是（）A．0.016µAB．1.6mAC．16µAD．0.16µA2．铅蓄电池的电动势为2V，这表示（）A．电路中每通过1C电荷量，电源把2J的化学能转变为电能B．蓄电池两极间的电压为2VC．蓄电池在1s内将2J的化学能转变成电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的大3．如图1所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为()A．灯L1B．灯L2C．变阻器D．不能确定4．在图2中，A.B两图分别为测灯泡电阻R的电路图，下述说法正确的是（）A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＜R真，B中R测＞R真C．A中误差由电压表分流引起，为了减小误差，就使R<>RA，故此法测较大电阻好5．如图所示，额定电压为110V的两盏电灯，额定功率分别为AP=100W，BP＝25W．把它们接到220V的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是（）ABCD6．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻相同，阻值均为R，电压表为理想电表，K为单刀双掷开关，当开关由1位置打到2位置时（）A．电压表读数将变大B．L1亮度不变，L2将变亮C．L1将变亮，L2将变暗D．电源的发热功率将变大7．下列电路中，能使蜂鸣器发出声音的是（）8．如图所示，直线ＯＡＣ为某一直流电源的总功率Ｐ总随着电流Ｉ变化的图线，抛物线ＯＢＣ为同一直流电源内部的热功率Ｐｒ随电流Ｉ变化的图线，若Ａ、Ｂ对应的横坐标为2Ａ，则下面说法中不正确的（）Ａ．电源电动势为3Ｖ，内阻为1ΩＢ．线段ＡＢ表示的输出功率为2ＷＣ．电流为2Ａ时，外电路电阻为0.5ΩＤ．电流为3Ａ时，外电路电阻为2Ω9．在如图所示的电路中，电键K1、K2、K3、K4均闭合，C是1极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个电键后P会向下运动（）A．K1B．K2C．K3D．K410、(07江苏)、某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6A，内阻约0.1Ω；电压表的量程为3V，内阻约6kΩ；Ｇ为小量程电流表；电源电动势约3V，内阻较小，下列电路中正确的是（）11．用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则（）A．若电流表示数有显著变化，K应按aB．若电流表示数有显著变化，K应按bC．若电压表示数有显著变化，K应按aD．若电压表示数有显著变化，K应按b12、在图所示的电路中，电源的电压为U，RO为半导体热敏电阻，r、R1、R2是普通电阻，设除热敏电阻外，其他均不受温度的影响，那么当环境温度升高后，关于各电表示数的说法中正确的是（）A、A增大，V1增大，V2增大B、A增大，V1减小，V2增大B、A减小，V1增大，V2增大D、A增大，V1减小，V2增大二、填空题：（每题6分，共30分13、读出图中游标卡尺（20等分）和螺旋测微器的读数：（1）图a的读数为_____cm．（2）图b读数为______cm．14、（07广东）实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；②________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图9（a）所示。⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；⑶他们使用千...
