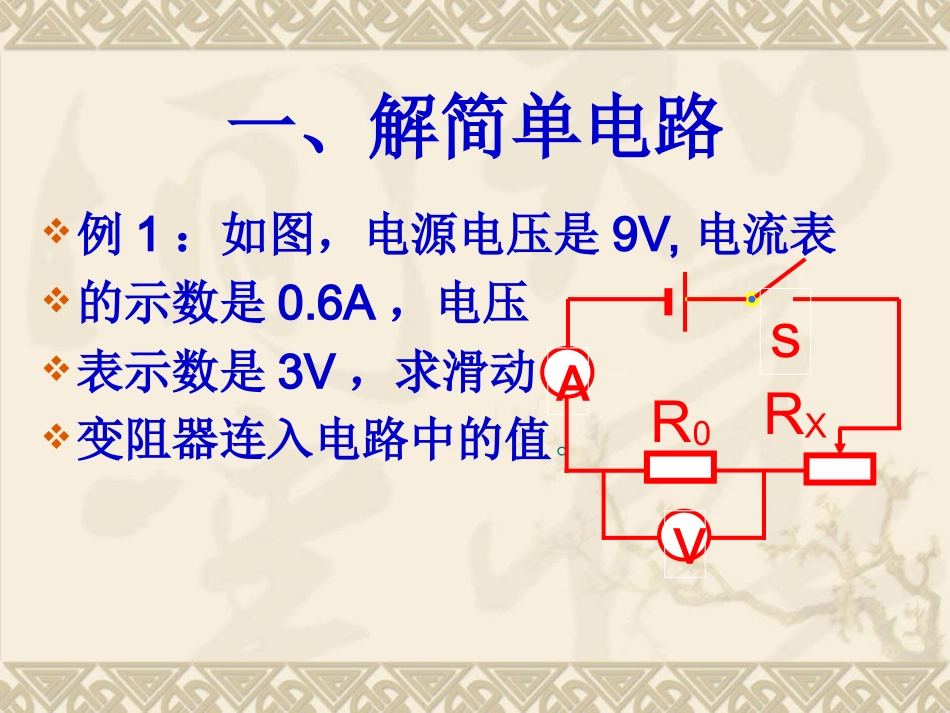

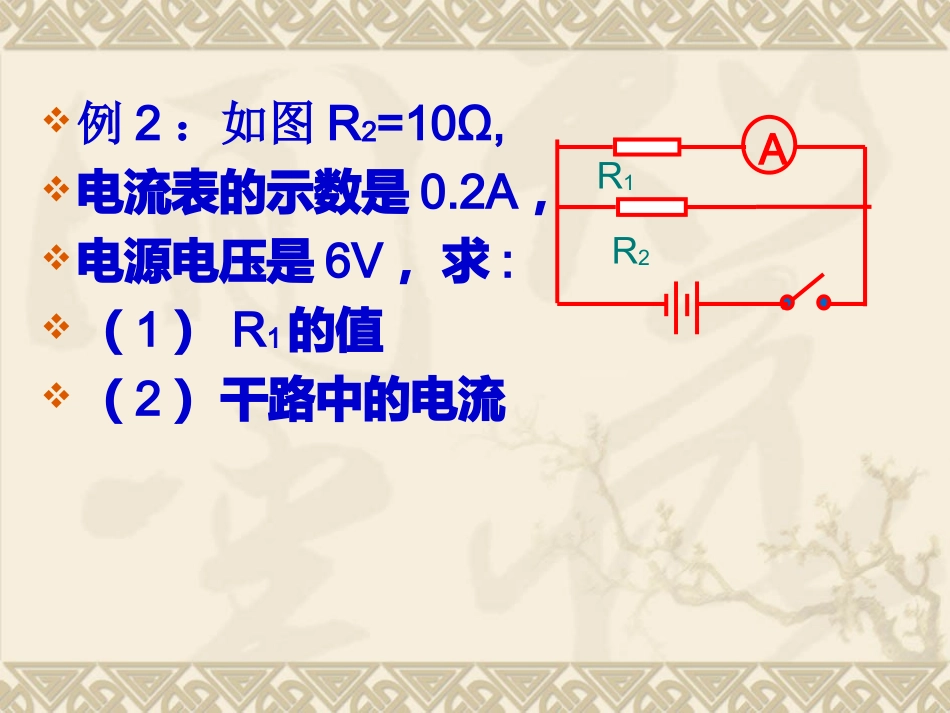

欧姆定律计算题归类练习中理组朱亚锋一、解简单电路例1：如图，电源电压是9V,电流表的示数是0.6A，电压表示数是3V，求滑动变阻器连入电路中的值。AsVR0RX例2：如图R2=10Ω,电流表的示数是0.2A，电源电压是6V，求:（1）R1的值（2）干路中的电流AR1R2二、分析电路例3、如图，P向右滑动时，各表的示数如何变化？A1VpA2R1R2三、变化电路的计算例4、电源电压是6V，当S1闭合，S2断开时，=0.3A；再闭合S2后，=0.5A,求R1的值。AS1S2R1R2AA例5、如图，小灯泡的电阻是15Ω，P滑到最左端时，电流表的示数是0.6A，要是L两端的电压为6V，求滑动变阻器连入电路中的阻值是多少Ω？psLA例6、如图，电源电压是18V，R1上标有“40Ω1A”，R2是20Ω，求R1从左向右滑动中，电流表和电压表的最大变化范围是多少？VpAR1R2四、求变化范围小结：一.解欧姆定律的计算题并不困难，只要先分析电路是并联还是串联，再利用串并联电路中电压，电流，电阻的关系和欧姆定律进行计算就行。二.有四类题型：1解简单电路；2分析电路；3变化电路的计算；4求变化范围作业；中考纲要板块六：能量及其转化
