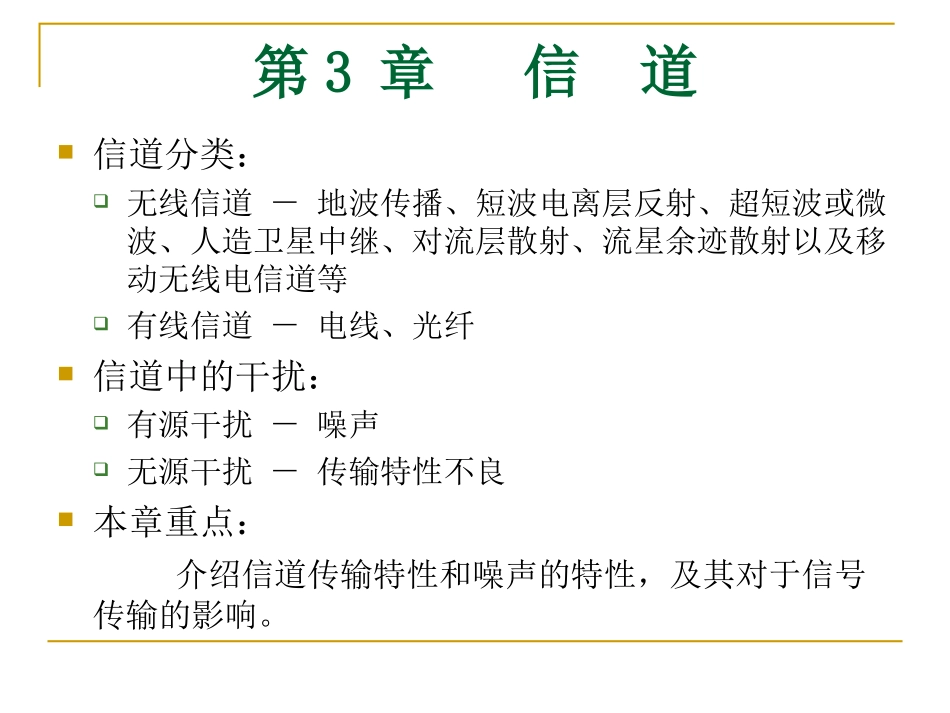

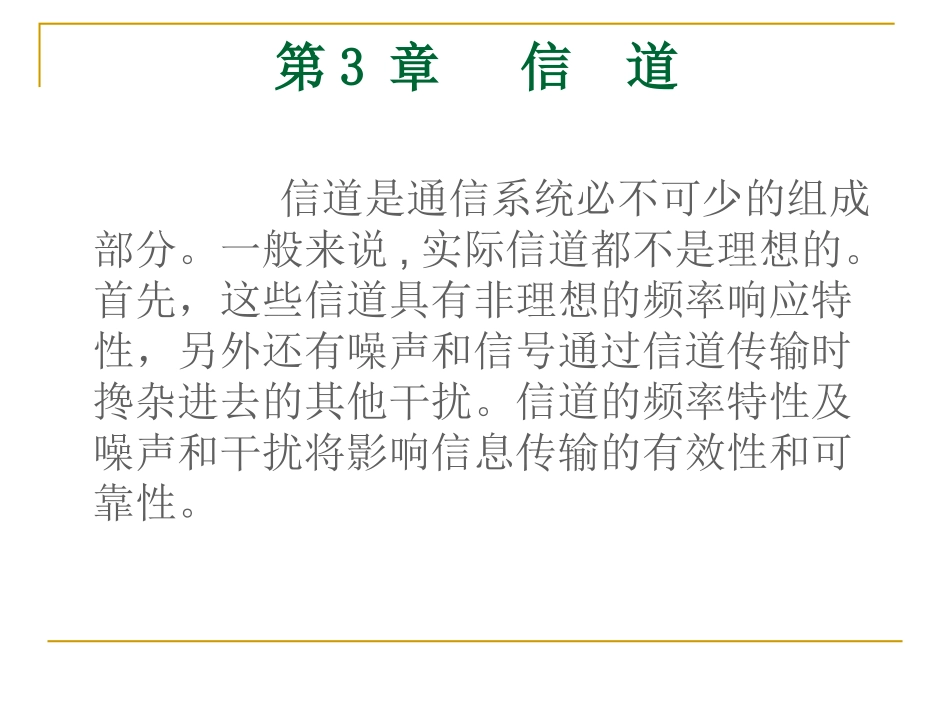

通信原理第3章信道第3章信道信道是通信系统必不可少的组成部分。一般来说,实际信道都不是理想的。首先，这些信道具有非理想的频率响应特性，另外还有噪声和信号通过信道传输时搀杂进去的其他干扰。信道的频率特性及噪声和干扰将影响信息传输的有效性和可靠性。第3章信道信道分类：无线信道－地波传播、短波电离层反射、超短波或微波、人造卫星中继、对流层散射、流星余迹散射以及移动无线电信道等有线信道－电线、光纤信道中的干扰：有源干扰－噪声无源干扰－传输特性不良本章重点：介绍信道传输特性和噪声的特性，及其对于信号传输的影响。第3章信道一、信道的定义与分类1、狭义信道狭义信道是发送设备和接受设备之间用以传输信号的传输媒质。分为两大类。第3章信道6第3章信道3.1有线信道明线双绞线结构化布线EIA/TIA568B双绞线标准第3章信道第3章信道EIA/TIA568A双绞线标准双绞线的传输性能抗干扰能力较差。带宽和传输距离：决定于铜线的粗细同轴电缆(CoaxialCable)同轴电缆结构中心导体—传递信号绝缘体—隔绝屏蔽网—接地外层包覆—保护外皮同轴电缆的分类基带同轴电缆：50欧姆电缆，用于数字传输。数据传输速率：10Mb/s，信号传输距离：1-1.2km。宽带同轴电缆：75欧姆电缆，用于模拟传输。CATV中标准传输电缆，带宽可达：300-450MHz,传输距离：100km。同轴电缆的优缺点抗干扰能力强带宽宽，数据传输速率高，传输距离远。价格贵，很重，无法结构化布线应用：电视网络、近距离计算机网络、长途电话传输光纤、光缆轴心：玻璃材质,用来传送光波讯号。被覆层：折射率极低的物质。外皮：不透光的材质,用以隔绝外在的干扰源,保护脆弱的轴心。17第4章信道光纤结构纤芯包层按折射率分类阶跃型梯度型按模式分类多模光纤单模光纤折射率n1n2折射率n1n27～10125折射率n1n2单模阶跃折射率光纤图3-11光纤结构示意图(a)(b)(c)18损耗与波长关系损耗最小点：1.31与1.55m第4章信道0.70.91.11.31.51.7光波波长（m）1.55m1.31m图3-12光纤损耗与波长的关系光电转换器光纤的类型单模光纤：轴心直径较细,约5~10微米,传输距离长,散射率小,传输效能极佳。多模光纤：轴心直径较宽,约50~100微米,传输距离短,传输效能略差。光纤工作波段目前，在试验室中光纤带宽超过50Tbps；82.5Gbps，810Gbps，3210Gbps的光纤传输已经实用常用的三个波长窗口（光纤波段）0.85um：衰减（attenuation)大，传输速率和距离受限制，但价格便宜1.30um：衰减小，无色散（dispersion）补偿、功率放大情况下，最大传40km（最坏情况）1.55um：衰减小，无色散补偿、功率放大情况下，最大传80km（最坏情况）对称电缆典型应用：通信电缆每条电缆中有数十甚至上百个线对，用它们接电话或者信号，根据颜色的不同，可以区分它们的顺序。国际标准：正：白红黑黄紫负：兰橙绿棕灰3.1无线信道无线信道电磁波的频率－受天线尺寸限制地球大气层的结构对流层：地面上0~10km平流层：约10～60km电离层：约60～400km地面对流层平流层电离层10km60km0km电离层对于传播的影响反射散射大气层对于传播的影响散射吸收第3章信道25传播路径地面图3-1地波传播地面信号传播路径图3-2天波传播电磁波的分类：地波频率<2MHz有绕射能力距离：数百或数千千米天波频率：2~30MHz特点：被电离层反射一次反射距离：<4000km寂静区：第3章信道26视线传播：频率>30MHz距离:和天线高度有关(4.1-3)式中，D–收发天线间距离(km)。[例]若要求D=50km，则由式(4.1-3)增大视线传播距离的其他途径中继通信：卫星通信：静止卫星、移动卫星平流层通信：ddh接收天线发射天线传播途径D地面rr图3-3视线传播图3-4无线电中继50822DrDhmm505050508222DrDh第3章信道28图3-5对流层散射通信地球有效散射区域第3章信道散射传播电离层散射机理－由电离层不均匀性引起频率－30~60MHz距离－1000km以上对流层散射机理－由对流层不均匀性（湍流）引起频率－100~4000MHz最大距离<600km29第3章信道流...
