2-4电压表与电流表VIP免费

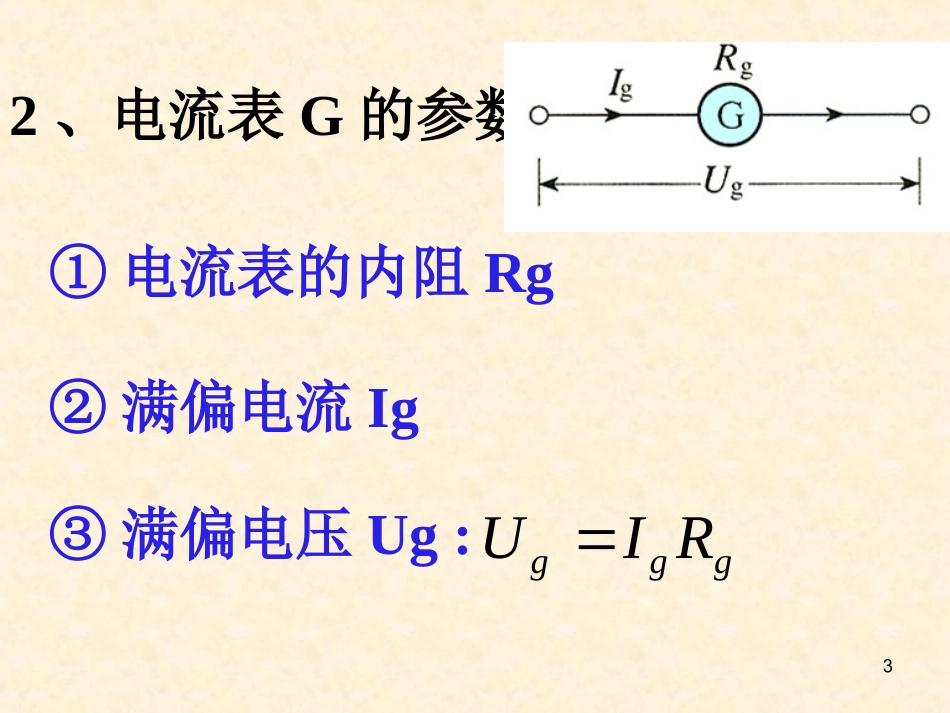

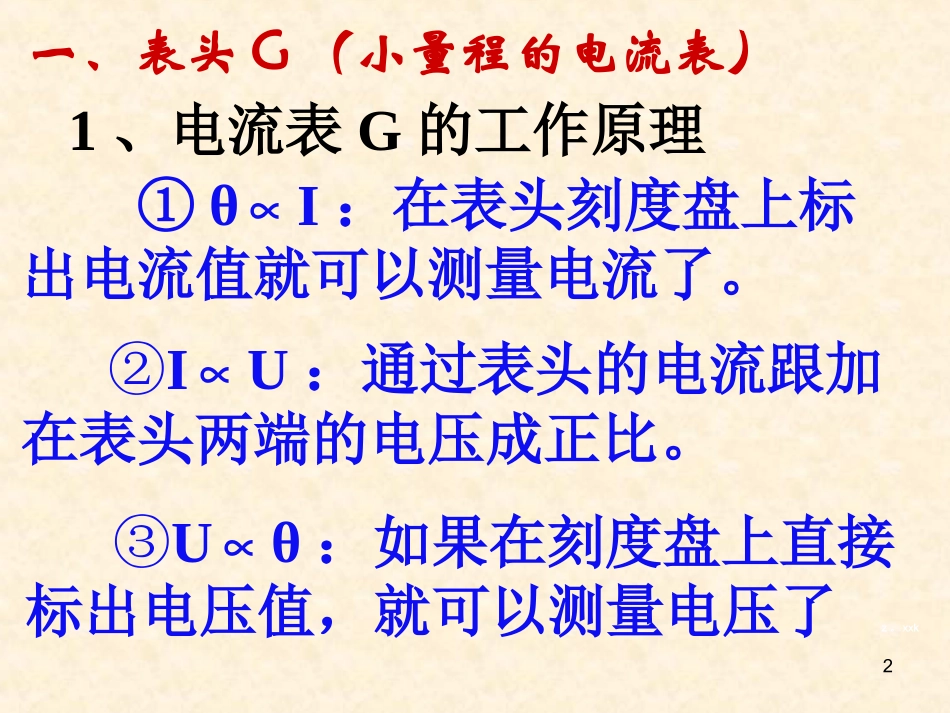

1第二章恒定电流第四节电压表与电流表人教版选修3-12①θI∝：在表头刻度盘上标出电流值就可以测量电流了。②IU∝：通过表头的电流跟加在表头两端的电压成正比。③Uθ∝：如果在刻度盘上直接标出电压值，就可以测量电压了z。xxk1、电流表G的工作原理一、表头G（小量程的电流表）3③满偏电压Ug:②满偏电流Ig2、电流表G的参数①电流表的内阻RggggRIU45二、电流表G改为电压表V1、电流表改装电压表的原理：串联一个电阻，分担一部分电压6电路分析72、分压电阻的计算ggggRRIURUURgggRIU分压电阻电压表内阻RRRgV满偏电压8练习1、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G,要把它改装成为量程为6V的电压表，应联一个Ω的分压电阻。9三、把表头G改为电流表A1、表头改装电流表的原理：并联一个电阻，分担一部分电流10电路分析112、分流电阻的计算ggggRgRIIIRIIR分流电阻电流表内阻RRRRRggA12练习2、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G,若把它改装成为量程为3A的电流表，应联一个Ω的分流电阻13一个表头改装成量程为3V的电压表，需附加电阻1000Ω，改装成量程为8V的电压表，附加电阻为3500Ω，求表头的内阻和满偏电压。改装为多量程的电压表和多量程的电流表应该怎么做？14双量程电压表Ｇabc3V15VR1R2Ｇabc3V15VR1R2方案一方案二15双量程电流表Ｇabc3A0.6AR1R216如果给电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？17如果给电流表并联一个阻值等于电流表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？18改装电压表改装电流表电路R的作用R的计算电表的总电阻串联电路并联电路分压分流gggRIIIRggRIURRRRgVRRRRRggA总结：小量程电流表的改装19☆表头（G）改装成双量程电流表如图所示，有一个表头G，满偏电流Ig=500mA，内阻Rg=200Ω，用它改装为有1A和10A两种量程的电流表，求R1、R2的阻值各为多大？20☆表头（G）改装成双量程电压表如图所示，有一个表头G，满偏电流为Ig=1mA，内阻Rg=100Ω，用它改装为有5V和50V两种量程的电压表，求R1、R2的阻值各为多大？(1)(2)Ｇabc5V50VR1R221☆电表的校准1.一电压表由电流表G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是()A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻22☆电表的校准2.一电流表由电流表G与电阻R并联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是()A.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻
