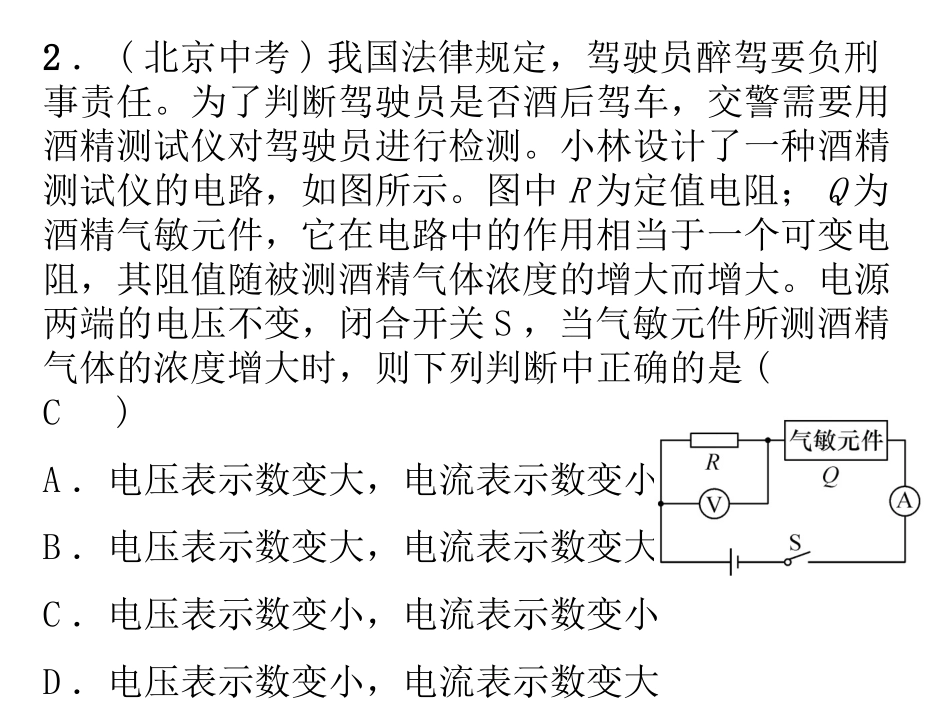

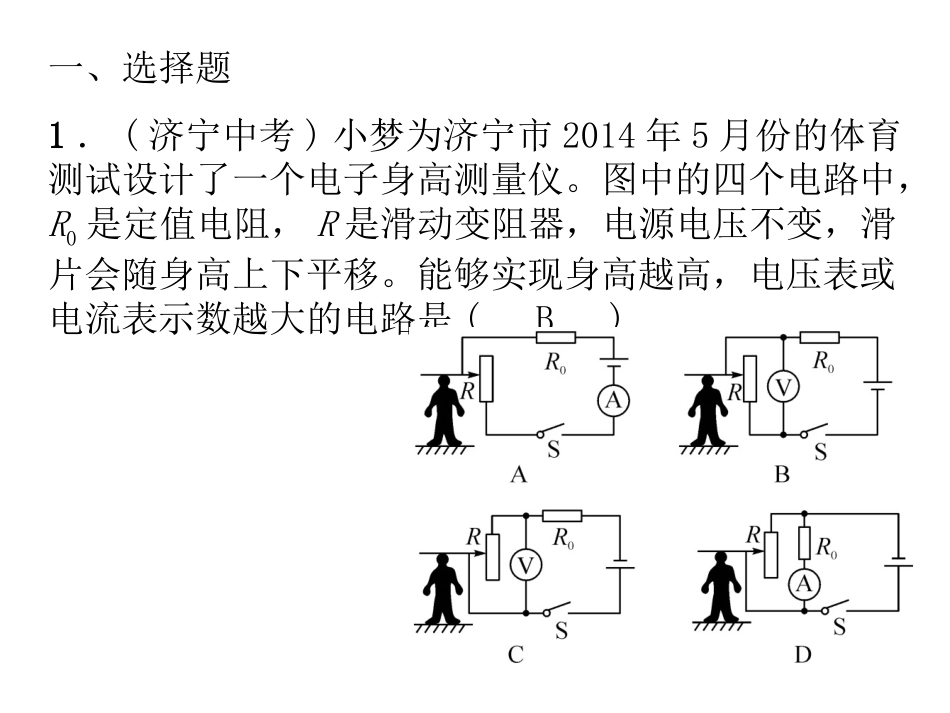

专题八动态电路分析一、选择题1．(济宁中考)小梦为济宁市2014年5月份的体育测试设计了一个电子身高测量仪。图中的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表或电流表示数越大的电路是(B)2．(北京中考)我国法律规定，驾驶员醉驾要负刑事责任。为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。小林设计了一种酒精测试仪的电路，如图所示。图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测酒精气体浓度的增大而增大。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是(C)A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大3．(济宁中考)小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化ΔU1＝|U1－U|，滑动变阻器上的电压变化ΔU2＝|U2－U|。关于ΔU1与ΔU2的大小比较，下列判断正确的是(B)A．ΔU1>ΔU2B．ΔU1＝ΔU2C．ΔU1<ΔU2D．无法比较4．(安徽中考)如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动变阻器的滑片，则(D)A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2的示数都减小，电压表示数增加C．电流表A1、A2和电压表V的示数都减小D．电流表A1、A2和电压表V的示数都增加5．(东营中考)某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路中，热敏电阻的阻值随温度的升高而减小。闭合开关，当温度升高时，电压表和电流表的示数变化情况是(D)A．电流表和电压表示数均变小B．电流表和电压表示数均变大C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小6．(南京中考)如图所示，电源电压不变，R1、R2、R3为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则(D)A．电流表A示数变大，电压表V1示数变大B．电流表A示数变小，电压表V2示数变小C．电压表V1示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变大7．(重庆中考)在如图所示的电路中，电源电压U保持不变，定值电阻R＝20Ω。闭合开关S，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A。则电源电压U与滑动变阻器R′的最大阻值为(C)A．6V10ΩB．6V20ΩC．12V20ΩD．12V40Ω8．(日照中考)某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示。已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是(D)A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变二、填空题9．(北京中考)如图所示的电路中，电源两端的电压不变，定值电阻R的阻值为R0。闭合开关S，当滑动变阻器接入电路中的电阻值为10Ω时，电压表的示数为U0。断开开关S，把电阻R换成阻值为3R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为__30__Ω。10．(荆州中考)如图所示，闭合开关S后，向右适当移动滑动变阻器滑片P的过程中，电流表A的示数__变大__(选填“变大”、“变小”或“不变”)；移动滑片时应注意__不能超过电流表量程__。三、综合应用题11．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S3闭合时，电流表的示数为0.45A；当S1断开，S2、S3闭合时，电流表的示数为0.75A。求：(1)电源电压为多少？(2)R2的阻值为多少？(3)S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少？答：(1)U＝9V；(2)R2＝30Ω；(3)U1＝3.6V12．(潍坊中考)如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程...
