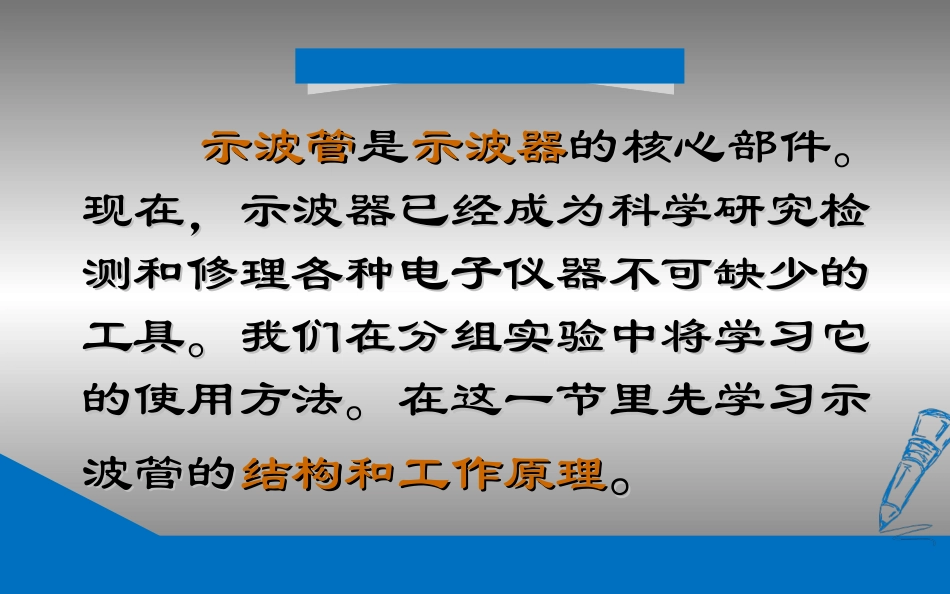

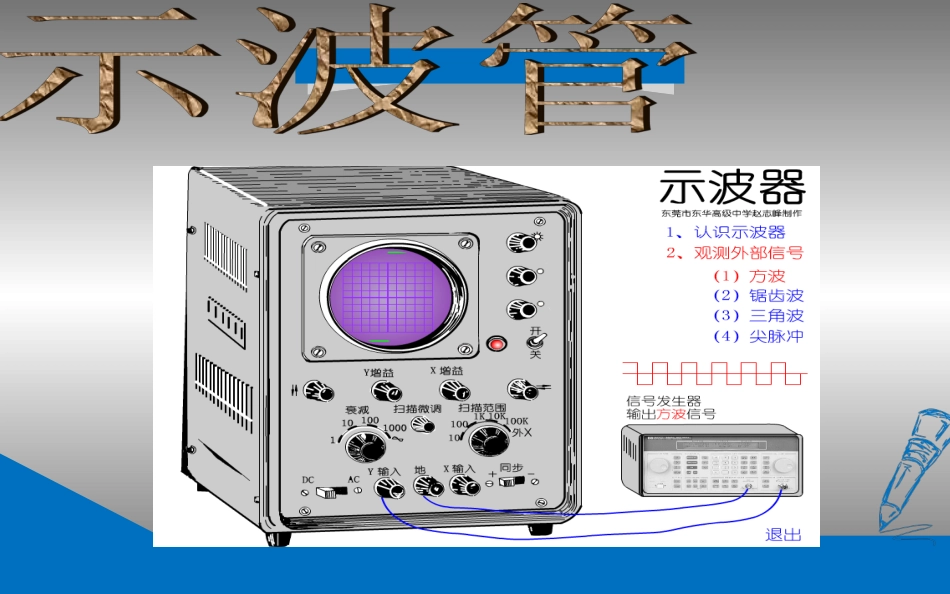

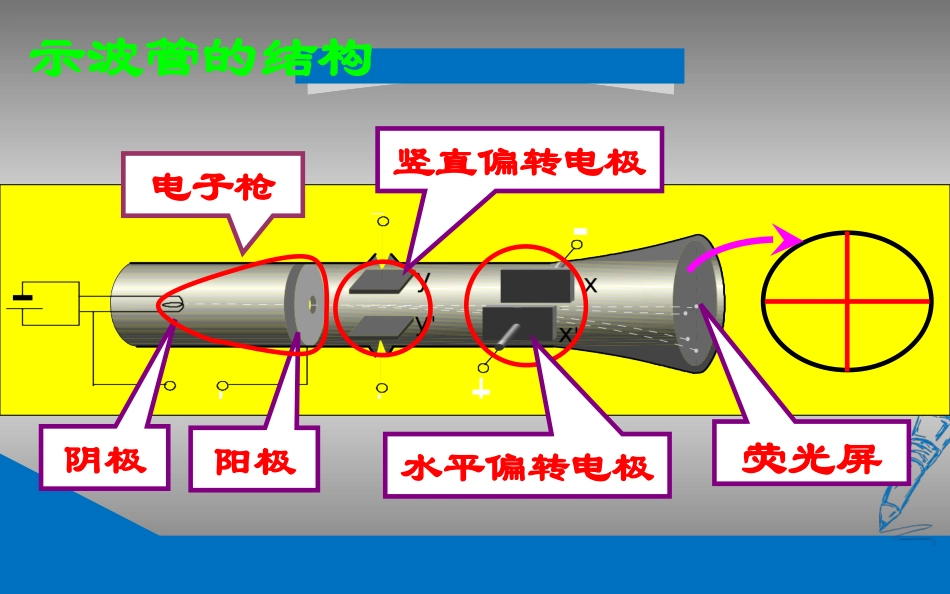

示波管的结构电子枪阴极阳极竖直偏转电极水平偏转电极荧光屏示波管示波管是是示波器示波器的核心部件。的核心部件。现在，示波器已经成为科学研究检现在，示波器已经成为科学研究检测和修理各种电子仪器不可缺少的测和修理各种电子仪器不可缺少的工具。我们在分组实验中将学习它工具。我们在分组实验中将学习它的使用方法。在这一节里先学习示的使用方法。在这一节里先学习示波管的波管的结构和工作原理结构和工作原理。。一、示波管的构成产生高速飞行的电子束使电子沿Y方向偏移使电子沿x方向偏移二、示波管的原理（不变电压）电子沿Y方向向上偏移1、若UX=0V，Uy不变，且Ｕy>0V(即使Y的电势比Y’高)，电子将打在荧光屏的什么位置？２、若UX=0V，Uy不变，且Ｕy<0V(即使Y的电势比Y’低)，电子将打在荧光屏的什么位置？电子沿Y方向向下偏移３若Uy=0V;Ux不变，且Ｕx>0V(即使X的电势比X’高)，电子将打在荧光屏的什么位置？电子沿X方向向里偏移4、若Uy=0V;Ux不变，且Ｕx<0V(即使X的电势比X’低)，电子将打在荧光屏的什么位置？电子沿X方向向外偏移三、示波管的原理（变化电压）yyUKyxxUKxUdmveUlh∝=2022侧向偏移量演示电子在两极板间的偏移量和什么有关?-+电子枪发射出电子沿直线前进，最后打在荧光屏上荧光屏上产生一个小的亮斑亮斑E+-我们知道：在两极板上加上电压，可产生电场E+-F=Ee-在电场中，电子会受到电场力作用F=Ee-+当电子枪发射的电子经过电极板所在空间时E+-vF电子将受电场力作用E+-电子在电场中运动电子运动将方向改变-+这样如果在y轴偏转电极所加的电压是变化的，那么荧光屏上的亮斑就会在竖直方向上随电压的变化而改变位置控制电路Y’Y这样如果在x轴偏转电极所加的电压是变化的，那么荧光屏上的亮斑就会在水平方向上随电压的变化而改变位置控制电路XX’如果我们在x轴偏转板上加扫描电压，可以使亮斑从左向右匀速地水平移动，这叫做扫描。当光斑移到右端以后，又会立即回到左端，开始第二次扫描如果在x轴偏转板上加扫描电压的同时，在y轴偏转板上加随时间而变化的电压，我们就可以在荧光屏上看到由亮斑的移动描绘可以显示出偏转板上的电压随时间而变化的情况。当亮斑一个接一个非常快速的打出，我们看到的将是一个图象即电压随时间变化图象问：在此图象中哪个轴是时间轴（t轴）？yx示波管的突出优点是它的反应很快。电子的质量很小，惯性也就很小，因此，示波管能够灵敏地反映出在偏转板上的极其迅速而又微小的电压变化，并把它显示在荧光屏上1、如图所示的示波管，如果在YY’之间加如图所示的交变电压，同时在XX’之间加如图所示的锯齿形电压，使X的电势比X’高，在荧光屏上会看到什么图形？例与练UxtOt1t22、如图所示的示波管，如果在YY’之间加如图所示的交变电压，同时在XX’之间加如图所示的锯齿形电压，使X的电势比X’高，在荧光屏上会看到什么图形？UxtOt1t2XYO0
