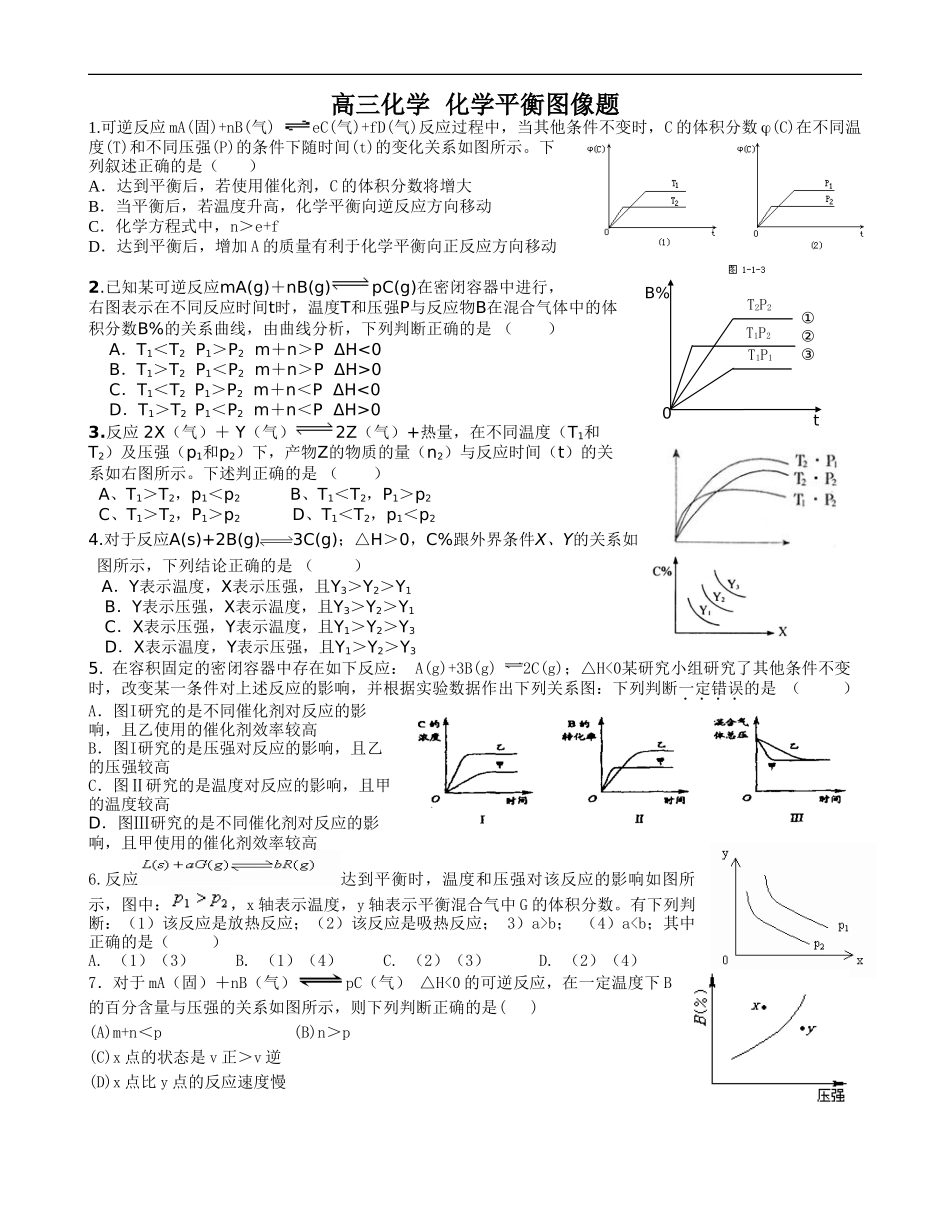

高三化学化学平衡图像题1.可逆反应mA(固)+nB(气)eC(气)+fD(气)反应过程中，当其他条件不变时，C的体积分数j(C)在不同温度(T)和不同压强(P)的条件下随时间(t)的变化关系如图所示。下列叙述正确的是（）A．达到平衡后，若使用催化剂，C的体积分数将增大B．当平衡后，若温度升高，化学平衡向逆反应方向移动C．化学方程式中，n＞e+fD．达到平衡后，增加A的质量有利于化学平衡向正反应方向移动2.已知某可逆反应mA(g)＋nB(g)pC(g)在密闭容器中进行，右图表示在不同反应时间t时，温度T和压强P与反应物B在混合气体中的体积分数B%的关系曲线，由曲线分析，下列判断正确的是（）A．T1＜T2P1＞P2m＋n＞PΔH<0B．T1＞T2P1＜P2m＋n＞PΔH>0C．T1＜T2P1＞P2m＋n＜PΔH<0D．T1＞T2P1＜P2m＋n＜PΔH>03.反应2X（气）＋Y（气）2Z（气）+热量，在不同温度（T1和T2）及压强（p1和p2）下，产物Z的物质的量（n2）与反应时间（t）的关系如右图所示。下述判正确的是（）A、T1＞T2，p1＜p2B、T1＜T2，P1＞p2C、T1＞T2，P1＞p2D、T1＜T2，p1＜p24.对于反应A(s)+2B(g)3C(g)；△H＞0，C%跟外界条件X、Y的关系如图所示，下列结论正确的是（）A．Y表示温度，X表示压强，且Y3＞Y2＞Y1B．Y表示压强，X表示温度，且Y3＞Y2＞Y1C．X表示压强，Y表示温度，且Y1＞Y2＞Y3D．X表示温度，Y表示压强，且Y1＞Y2＞Y35.在容积固定的密闭容器中存在如下反应：A(g)+3B(g)2C(g)；△H<0某研究小组研究了其他条件不变时，改变某一条件对上述反应的影响，并根据实验数据作出下列关系图：下列判断一定错误的是（）A．图I研究的是不同催化剂对反应的影响，且乙使用的催化剂效率较高B．图I研究的是压强对反应的影响，且乙的压强较高C．图Ⅱ研究的是温度对反应的影响，且甲的温度较高D．图Ⅲ研究的是不同催化剂对反应的影响，且甲使用的催化剂效率较高6.反应达到平衡时，温度和压强对该反应的影响如图所示，图中：，x轴表示温度，y轴表示平衡混合气中G的体积分数。有下列判断：（1）该反应是放热反应；（2）该反应是吸热反应；3）a>b；（4）a
