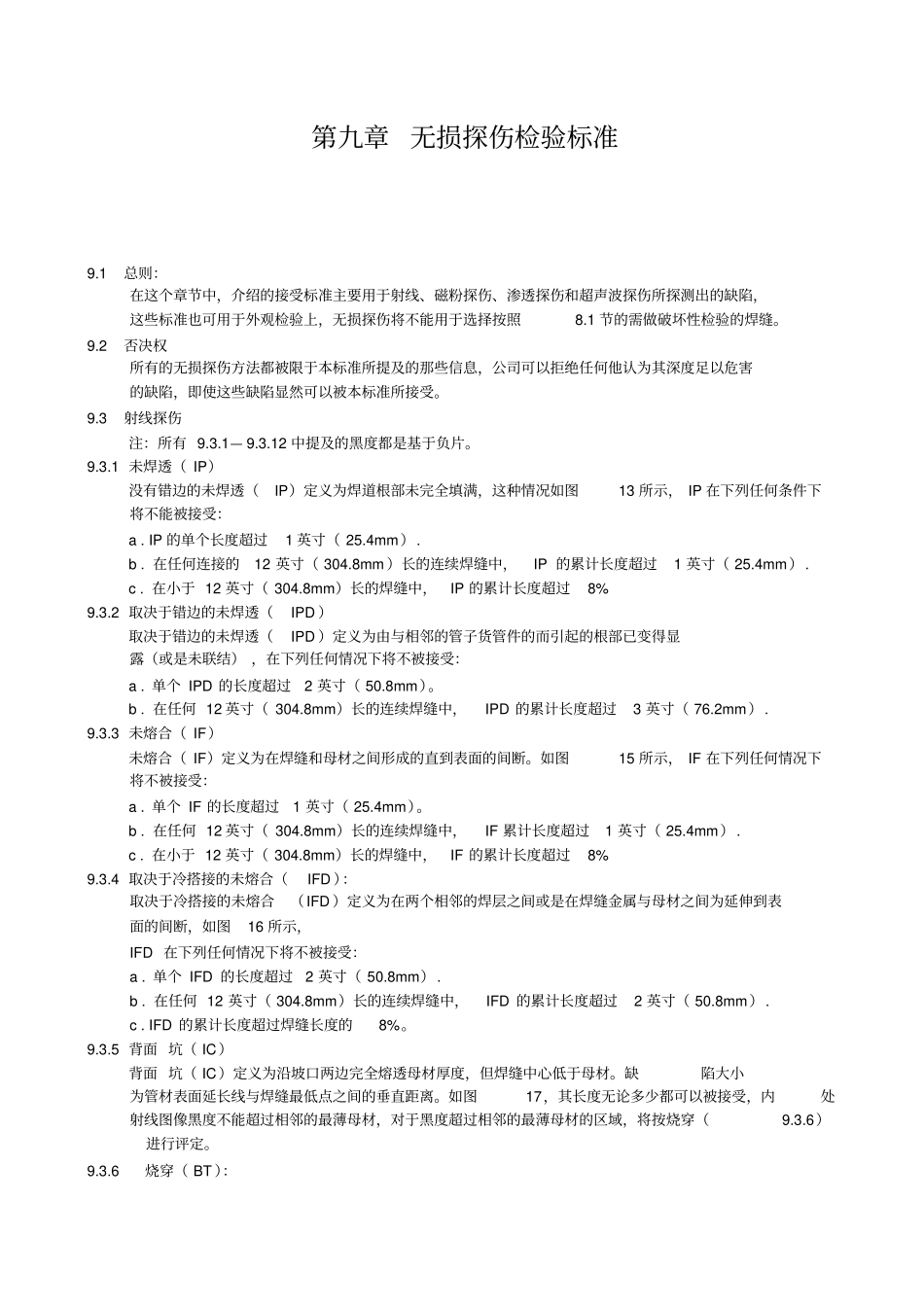

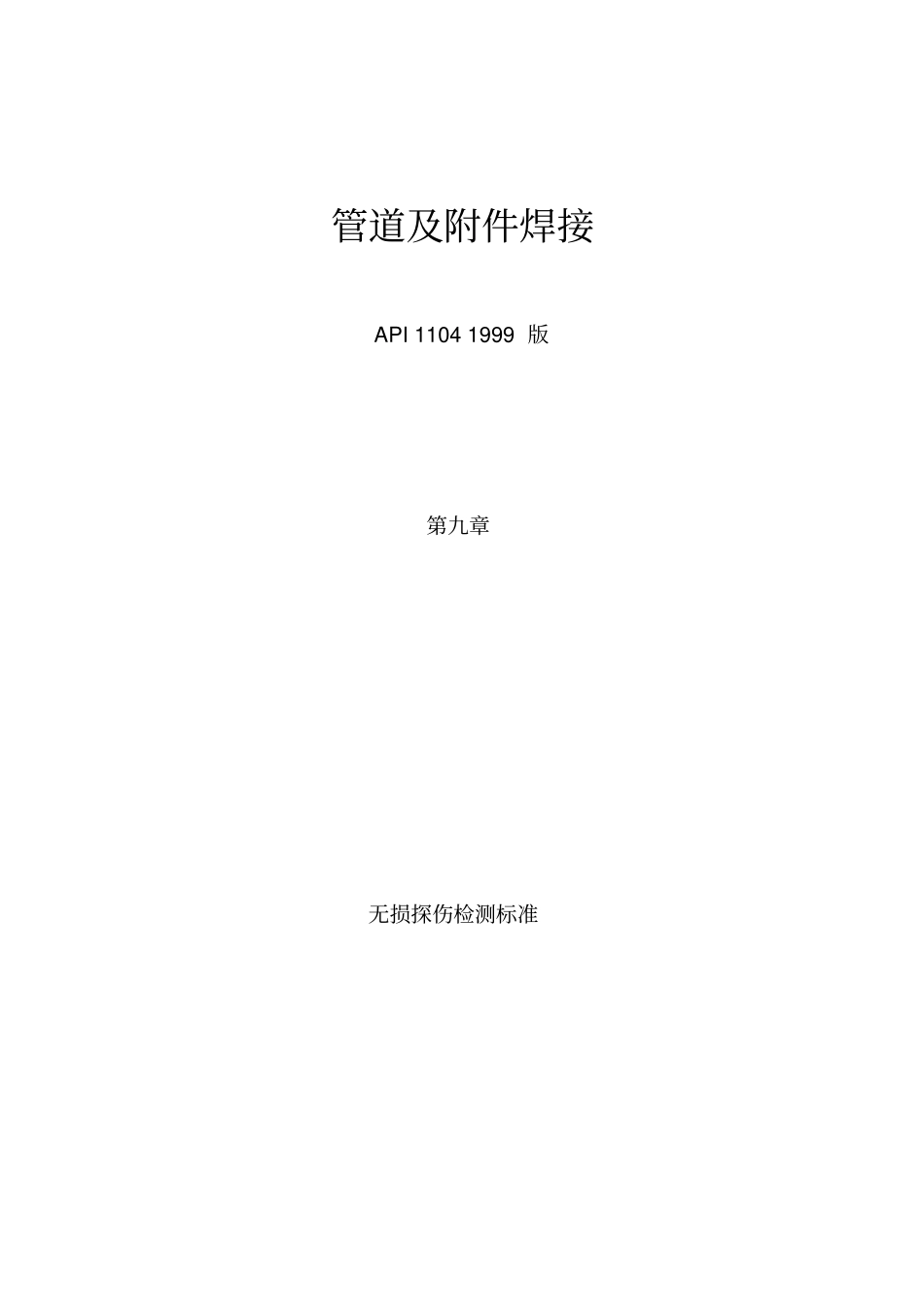

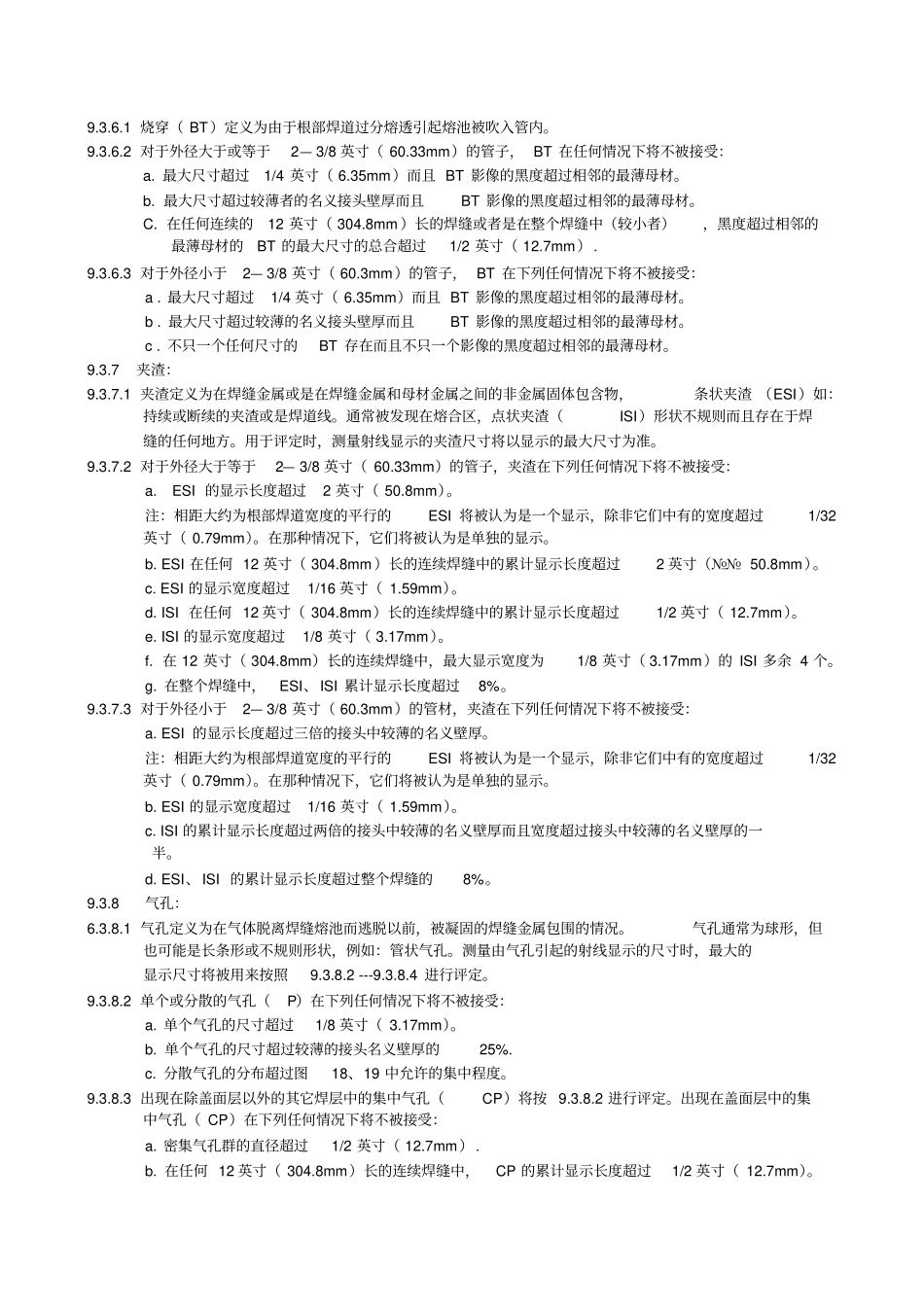

管道及附件焊接API11041999版第九章无损探伤检测标准第九章无损探伤检验标准9.1总则：在这个章节中，介绍的接受标准主要用于射线、磁粉探伤、渗透探伤和超声波探伤所探测出的缺陷，这些标准也可用于外观检验上，无损探伤将不能用于选择按照8.1节的需做破坏性检验的焊缝。9.2否决权所有的无损探伤方法都被限于本标准所提及的那些信息，公司可以拒绝任何他认为其深度足以危害的缺陷，即使这些缺陷显然可以被本标准所接受。9.3射线探伤注：所有9.3.1—9.3.12中提及的黑度都是基于负片。9.3.1未焊透（IP）没有错边的未焊透（IP）定义为焊道根部未完全填满，这种情况如图13所示，IP在下列任何条件下将不能被接受：a.IP的单个长度超过1英寸（25.4mm）.b.在任何连接的12英寸（304.8mm）长的连续焊缝中，IP的累计长度超过1英寸（25.4mm）.c.在小于12英寸（304.8mm）长的焊缝中，IP的累计长度超过8%9.3.2取决于错边的未焊透（IPD）取决于错边的未焊透（IPD）定义为由与相邻的管子货管件的而引起的根部已变得显露（或是未联结），在下列任何情况下将不被接受：a.单个IPD的长度超过2英寸（50.8mm）。b.在任何12英寸（304.8mm）长的连续焊缝中，IPD的累计长度超过3英寸（76.2mm）.9.3.3未熔合（IF）未熔合（IF）定义为在焊缝和母材之间形成的直到表面的间断。如图15所示，IF在下列任何情况下将不被接受：a.单个IF的长度超过1英寸（25.4mm）。b.在任何12英寸（304.8mm）长的连续焊缝中，IF累计长度超过1英寸（25.4mm）.c.在小于12英寸（304.8mm）长的焊缝中，IF的累计长度超过8%9.3.4取决于冷搭接的未熔合（IFD）：取决于冷搭接的未熔合（IFD）定义为在两个相邻的焊层之间或是在焊缝金属与母材之间为延伸到表面的间断，如图16所示，IFD在下列任何情况下将不被接受：a.单个IFD的长度超过2英寸（50.8mm）.b.在任何12英寸（304.8mm）长的连续焊缝中，IFD的累计长度超过2英寸（50.8mm）.c.IFD的累计长度超过焊缝长度的8%。9.3.5背面坑（IC）背面坑（IC）定义为沿坡口两边完全熔透母材厚度，但焊缝中心低于母材。缺陷大小为管材表面延长线与焊缝最低点之间的垂直距离。如图17，其长度无论多少都可以被接受，内处射线图像黑度不能超过相邻的最薄母材，对于黑度超过相邻的最薄母材的区域，将按烧穿（9.3.6）进行评定。9.3.6烧穿（BT）：9.3.6.1烧穿（BT）定义为由于根部焊道过分熔透引起熔池被吹入管内。9.3.6.2对于外径大于或等于2—3/8英寸（60.33mm）的管子，BT在任何情况下将不被接受：a.最大尺寸超过1/4英寸（6.35mm）而且BT影像的黑度超过相邻的最薄母材。b.最大尺寸超过较薄者的名义接头壁厚而且BT影像的黑度超过相邻的最薄母材。C.在任何连续的12英寸（304.8mm）长的焊缝或者是在整个焊缝中（较小者），黑度超过相邻的最薄母材的BT的最大尺寸的总合超过1/2英寸（12.7mm）.9.3.6.3对于外径小于2—3/8英寸（60.3mm）的管子，BT在下列任何情况下将不被接受：a.最大尺寸超过1/4英寸（6.35mm）而且BT影像的黑度超过相邻的最薄母材。b.最大尺寸超过较薄的名义接头壁厚而且BT影像的黑度超过相邻的最薄母材。c.不只一个任何尺寸的BT存在而且不只一个影像的黑度超过相邻的最薄母材。9.3.7夹渣：9.3.7.1夹渣定义为在焊缝金属或是在焊缝金属和母材金属之间的非金属固体包含物，条状夹渣（ESI）如：持续或断续的夹渣或是焊道线。通常被发现在熔合区，点状夹渣（ISI）形状不规则而且存在于焊缝的任何地方。用于评定时，测量射线显示的夹渣尺寸将以显示的最大尺寸为准。9.3.7.2对于外径大于等于2—3/8英寸（60.33mm）的管子，夹渣在下列任何情况下将不被接受：a.ESI的显示长度超过2英寸（50.8mm）。注：相距大约为根部焊道宽度的平行的ESI将被认为是一个显示，除非它们中有的宽度超过1/32英寸（0.79mm）。在那种情况下，它们将被认为是单独的显示。b.ESI在任何12英寸（304.8mm）长的连续焊缝中的累计显示长度超过2英寸（№№50.8mm）。c.ESI的显示宽度超过1/16英寸（1.59mm）。d.ISI在任何12英寸（304.8mm）长的连续焊缝中的累计显示长度超过1/2英寸（12.7mm）。e.ISI的显示宽度超过1/8英寸（3.17mm）。f.在12...
