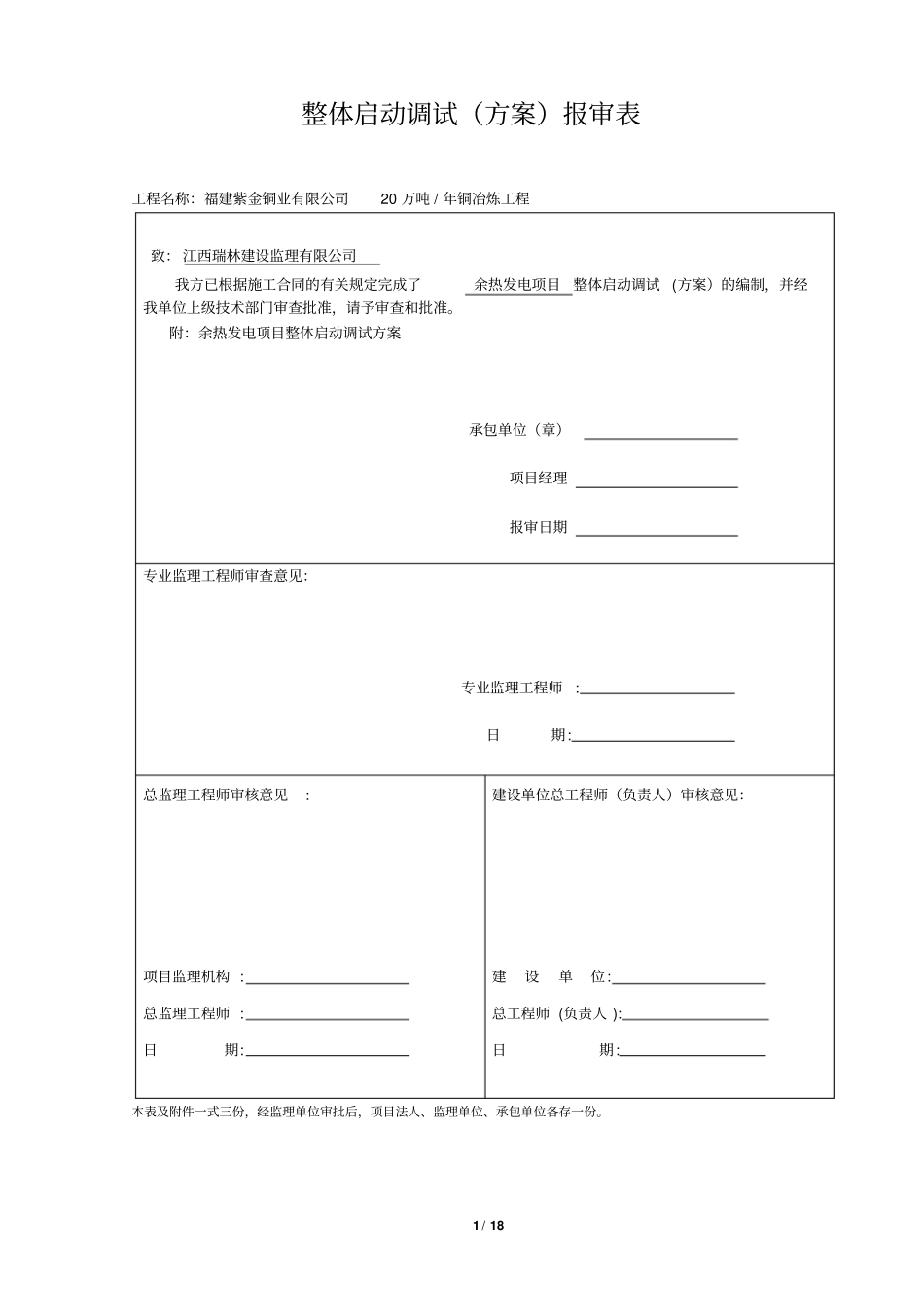

紫金铜业KW汽轮机整体调试措施_第1页
1/18

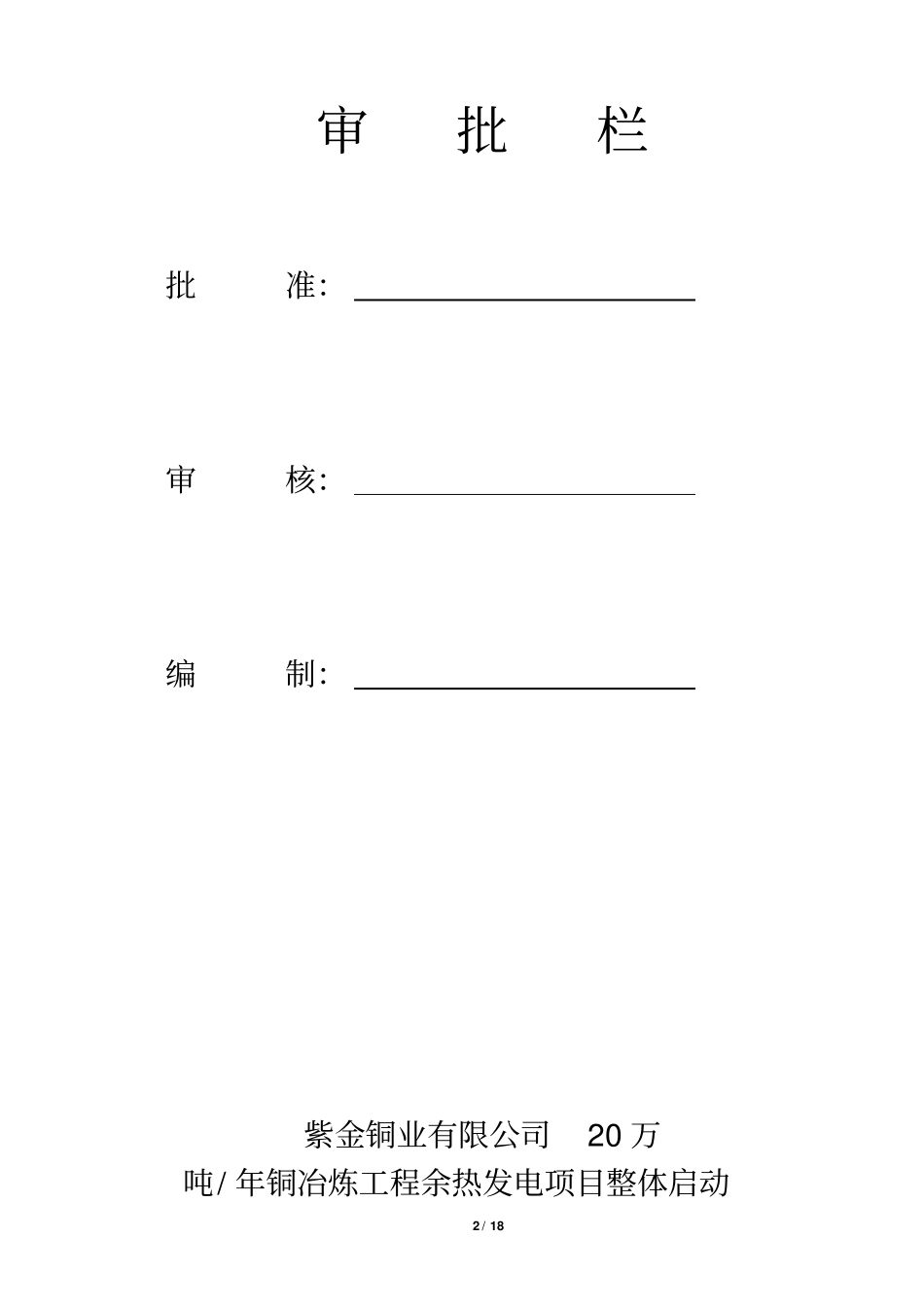

紫金铜业KW汽轮机整体调试措施_第2页
2/18

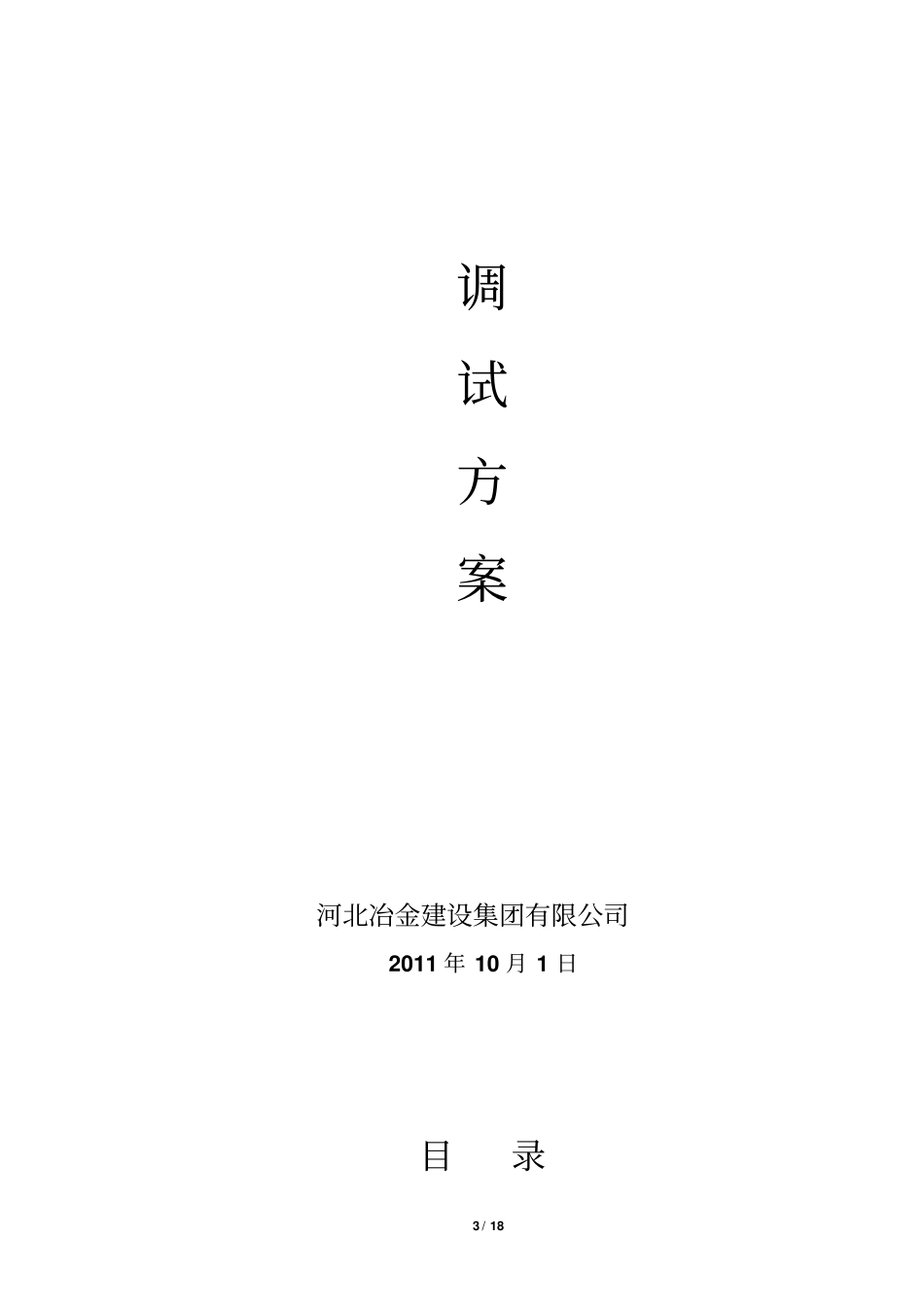

紫金铜业KW汽轮机整体调试措施_第3页
3/18
1/18整体启动调试(方案)报审表工程名称:福建紫金铜业有限公司20万吨/年铜冶炼工程致:江西瑞林建设监理有限公司我方已根据施工合同的有关规定完成了余热发电项目整体启动调试(方案)的编制,并经我单位上级技术部门审查批准,请予审查和批准。附:余热发电项目整体启动调试方案承包单位(章)项目经理报审日期专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审核意见:项目监理机构:总监理工程师:日期:建设单位总工程师(负责人)审核意见:建设单位:总工程师(负责人):日期:本表及附件一式三份,经监理单位审批后,项目法人、监理单位、承包单位各存一份。2/18审批栏批准:审核:编制:紫金铜业有限公司20万吨/年铜冶炼工程余热发电项目整体启动3/18调试方案河北冶金建设集团有限公司2011年10月1日目录4/18一、设备概况二、编制依据三、整组启动调试目的与任务四、整组启动应具备的条件五、整组启动程序及原则六、调试阶段各辅助设备、系统的投用七、汽轮机冷态启动试验八、汽轮机热态启动试验九、汽轮机停机十、组织机构一、设备概况1.1概况:5/18福建紫金铜业有限公司余热发电工程汽轮发电机组是由青岛捷能汽轮机集团股份有限公司制造的B2.5-4.60/0.90型2.5MW背压式汽轮机型单缸补汽凝汽式汽轮机。本机采用的是数字电---液调节系统(DEH),主要由Woodward数字式调节器、电液转换器、液压伺服机构、调节汽阀等组成。本机组的保安系统采用冗余保护。除了采用传统的机械---液压式保安装置外,增加电调装置、仪表检测系统的电气保护。保安系统主要由危急遮断器、危急遮断油门、轴向位移遮断器、电磁阀、主汽门、电调节器的超速保护等组成。本系列汽轮机为单缸背压式汽轮机,本体主要由转子部分和静子部分组成。转子部分包括主轴、叶轮叶片、主油泵、联轴器等;静子部分包括汽缸、蒸汽室、喷嘴组、隔板、转向导叶环、汽封、轴承、轴承座、调节汽阀等。盘车装置装于后轴承座上,当需要盘车时,旋转盘车装置上的手轮,使小齿轮与盘车大齿轮啮合。于此同时,接通润滑油路,启动盘车装置。当汽轮机启动后,主轴转速大于盘车转速时,盘车小齿轮从啮合位置自动脱开,并切断润滑油路,盘车装置停用。机组主要辅机设备包括主油泵、高压电动油泵、交流辅助油泵、直流辅助油泵各1台、汽轮油泵、注油器(I、II)、冷油器、油箱、排油烟机、轴封冷却器。1.2设备规范、特性、参数1.2.1汽机主要技术数据产品代号KD1339产品型号B2.5-4.60/0.90额定功率MW2.5最大功率MW额定转速r/min3000旋转方向从机头看为顺时针额定进汽压力及变化范围MPa4.6+0.20–0.20(绝对)额定进汽干度0.995额定进汽量t/h~50额定抽汽压力及调整范围MPa(绝对)额定工况抽汽温度℃6/18额定抽汽量/最大抽汽量t/h额定排汽压力及调整范围MPa0.9+0.3-0.2(绝对)额定工况排汽温度℃175额定工况保证汽耗率kg/kw.h21.55临界转速r/min1973额定转速时振动值mm≤0.03(全振幅)临界转速时振动值mm≤0.15(全振幅)汽轮机本体重量t~17汽轮机检修时最大件重量t9转子重量t1.683汽轮机外形尺寸(运行平台以上)m3.95×3.78×2.765汽轮机中心标高(距运行平台)m1.2.2调节保安系统转速摆动值r/min±2转速不等率%3~6调速迟缓率%≤0.2排汽压力不等率%0~20排汽调压迟缓率%0~2电液转换器的油压MPa0.25~0.4主油泵压增MPa0.9I路脉冲油压与主油泵进口油压差MPa0.294II路脉冲油压与主油泵进口油压差MPa危急遮断器动作转速r/min3300~3360轴向位移保安装置动作时转子相对位移值mm0.77/18汽轮机油牌号L-TSA46#1.2.3整定值抽汽安全阀动作压力MPa(表)排汽安全阀动作压力MPa1.25(表)抽汽压力低限报警MPa(表)排汽压力低限报警MPa0.58(表)高压电动油泵自动启动时主油泵出口压力MPa0.75(表)高压电动油泵自动关闭时主油泵出口压力MPa手动(表)汽轮油泵自动启动时主油泵出口压力MPa(表)汽轮油泵自动关闭时主油泵出口压力MPa(表)轴向位移遮断器正常位置时控制油压MPa见试验曲线(表)轴向位移遮断器动作时控制油压MPa0.245(表)润滑油压降低保护报警MPa0.055(表)交流电动油泵投入MPa0.04(表)直流电动油泵投入MPa0.03(表)停机MPa0.02(表)电动盘车不得投入MPa0...
