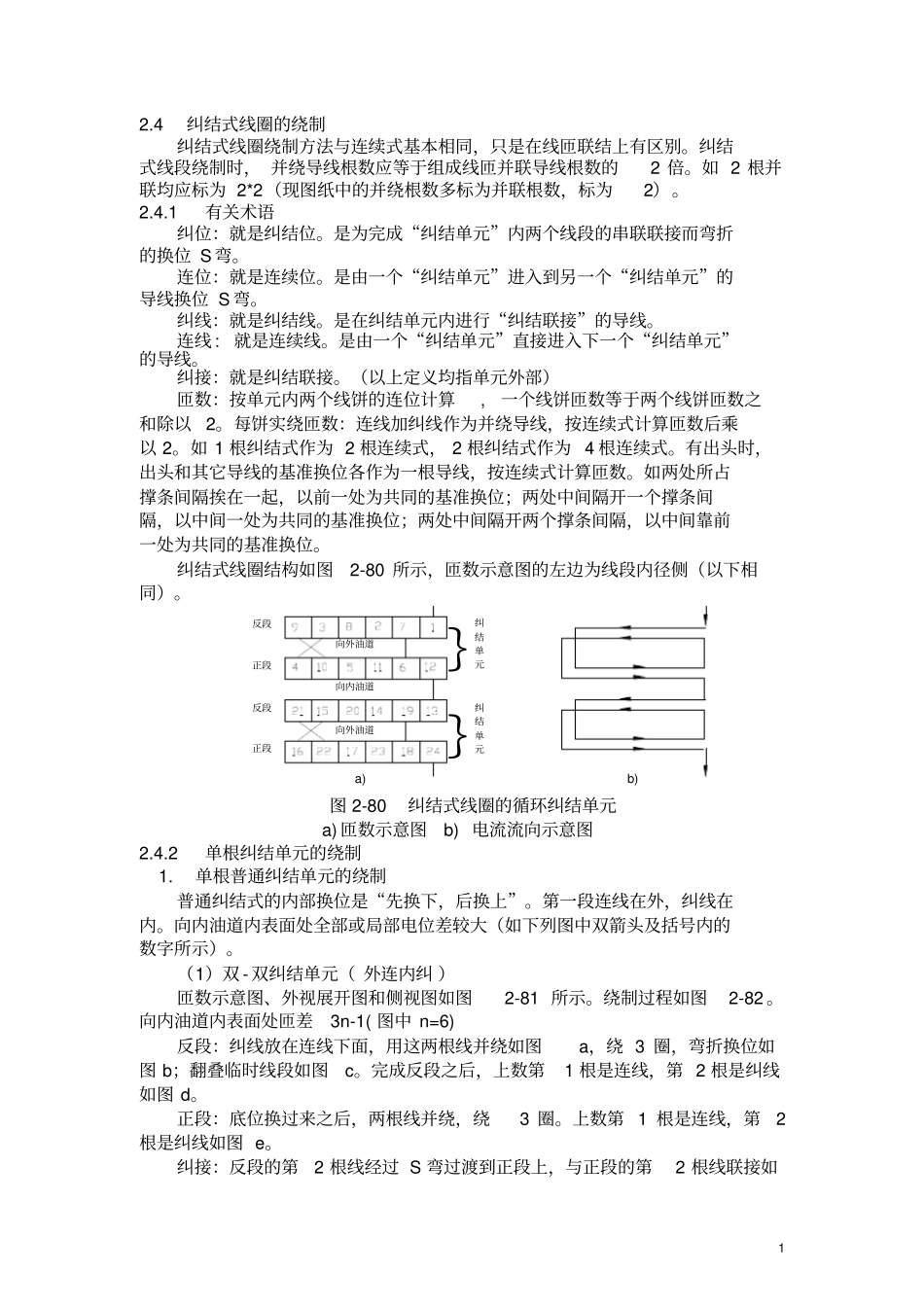

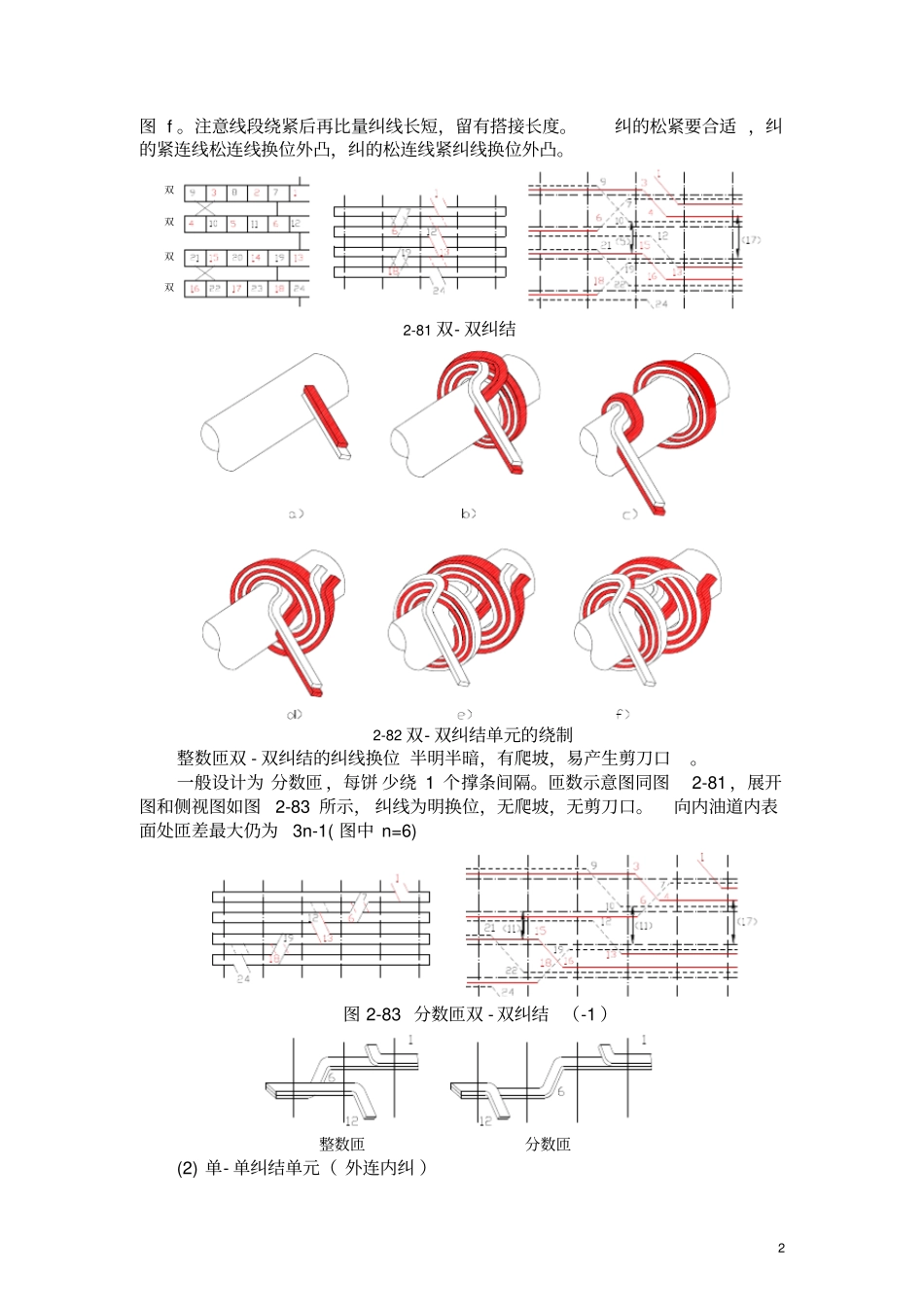

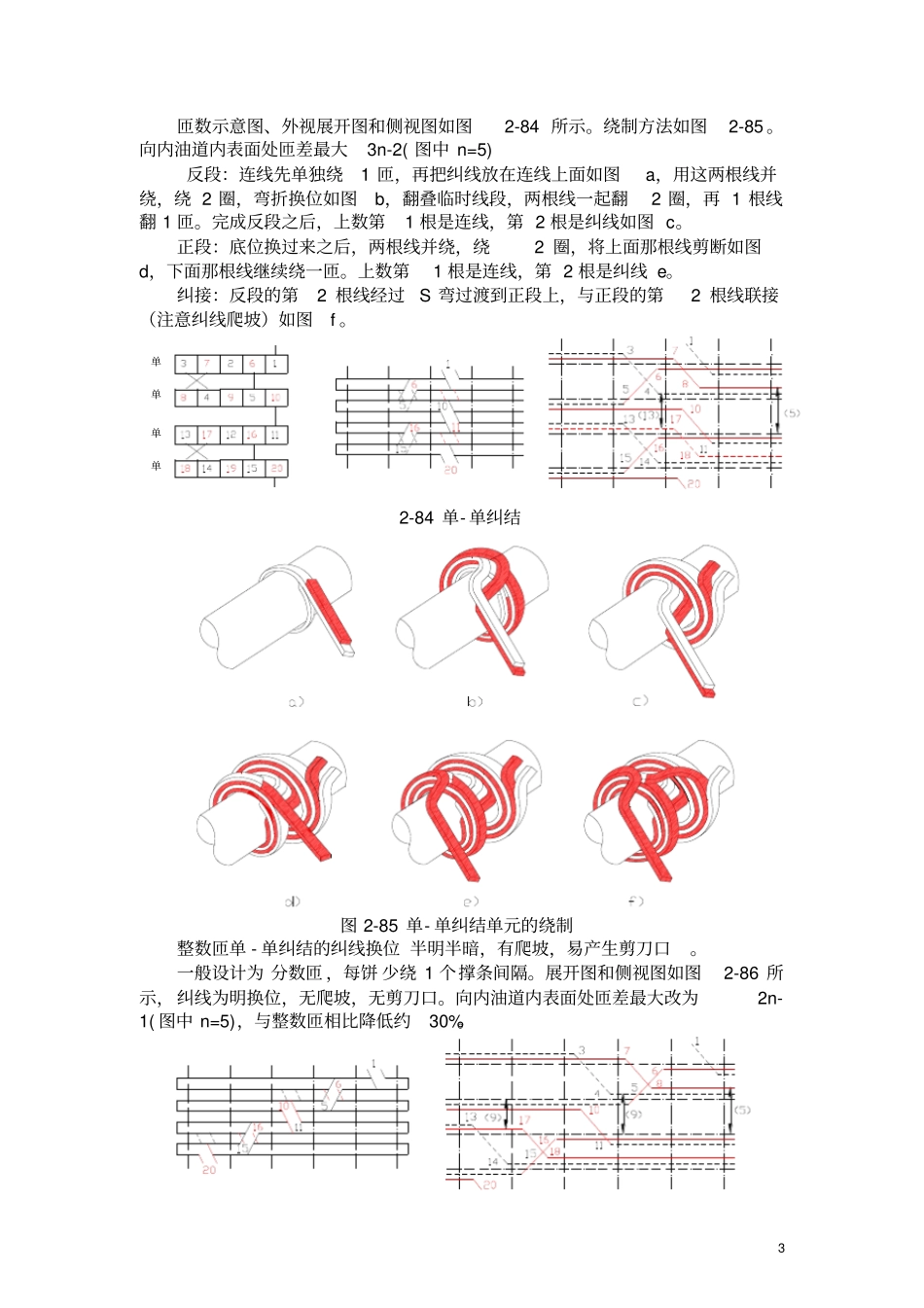

12.4纠结式线圈的绕制纠结式线圈绕制方法与连续式基本相同，只是在线匝联结上有区别。纠结式线段绕制时，并绕导线根数应等于组成线匝并联导线根数的2倍。如2根并联均应标为2*2（现图纸中的并绕根数多标为并联根数，标为2）。2.4.1有关术语纠位：就是纠结位。是为完成“纠结单元”内两个线段的串联联接而弯折的换位S弯。连位：就是连续位。是由一个“纠结单元”进入到另一个“纠结单元”的导线换位S弯。纠线：就是纠结线。是在纠结单元内进行“纠结联接”的导线。连线:就是连续线。是由一个“纠结单元”直接进入下一个“纠结单元”的导线。纠接：就是纠结联接。（以上定义均指单元外部）匝数：按单元内两个线饼的连位计算,一个线饼匝数等于两个线饼匝数之和除以2。每饼实绕匝数：连线加纠线作为并绕导线，按连续式计算匝数后乘以2。如1根纠结式作为2根连续式，2根纠结式作为4根连续式。有出头时，出头和其它导线的基准换位各作为一根导线，按连续式计算匝数。如两处所占撑条间隔挨在一起，以前一处为共同的基准换位；两处中间隔开一个撑条间隔，以中间一处为共同的基准换位；两处中间隔开两个撑条间隔，以中间靠前一处为共同的基准换位。纠结式线圈结构如图2-80所示，匝数示意图的左边为线段内径侧（以下相同）。纠结单元｝a)正段向外油道向内油道向外油道反段正段反段｝纠结单元b)图2-80纠结式线圈的循环纠结单元a)匝数示意图b)电流流向示意图2.4.2单根纠结单元的绕制1.单根普通纠结单元的绕制普通纠结式的内部换位是“先换下，后换上”。第一段连线在外，纠线在内。向内油道内表面处全部或局部电位差较大（如下列图中双箭头及括号内的数字所示）。（1）双-双纠结单元（外连内纠）匝数示意图、外视展开图和侧视图如图2-81所示。绕制过程如图2-82。向内油道内表面处匝差3n-1(图中n=6)反段：纠线放在连线下面，用这两根线并绕如图a，绕3圈，弯折换位如图b；翻叠临时线段如图c。完成反段之后，上数第1根是连线，第2根是纠线如图d。正段：底位换过来之后，两根线并绕，绕3圈。上数第1根是连线，第2根是纠线如图e。纠接：反段的第2根线经过S弯过渡到正段上，与正段的第2根线联接如2图f。注意线段绕紧后再比量纠线长短，留有搭接长度。纠的松紧要合适，纠的紧连线松连线换位外凸，纠的松连线紧纠线换位外凸。双双双双2-81双-双纠结2-82双-双纠结单元的绕制整数匝双-双纠结的纠线换位半明半暗，有爬坡，易产生剪刀口。一般设计为分数匝，每饼少绕1个撑条间隔。匝数示意图同图2-81，展开图和侧视图如图2-83所示，纠线为明换位，无爬坡，无剪刀口。向内油道内表面处匝差最大仍为3n-1(图中n=6)图2-83分数匝双-双纠结（-1）整数匝分数匝(2)单-单纠结单元（外连内纠）3匝数示意图、外视展开图和侧视图如图2-84所示。绕制方法如图2-85。向内油道内表面处匝差最大3n-2(图中n=5)反段：连线先单独绕1匝，再把纠线放在连线上面如图a，用这两根线并绕，绕2圈，弯折换位如图b，翻叠临时线段，两根线一起翻2圈，再1根线翻1匝。完成反段之后，上数第1根是连线，第2根是纠线如图c。正段：底位换过来之后，两根线并绕，绕2圈，将上面那根线剪断如图d，下面那根线继续绕一匝。上数第1根是连线，第2根是纠线e。纠接：反段的第2根线经过S弯过渡到正段上，与正段的第2根线联接（注意纠线爬坡）如图f。单单单单2-84单-单纠结图2-85单-单纠结单元的绕制整数匝单-单纠结的纠线换位半明半暗，有爬坡，易产生剪刀口。一般设计为分数匝，每饼少绕1个撑条间隔。展开图和侧视图如图2-86所示，纠线为明换位，无爬坡，无剪刀口。向内油道内表面处匝差最大改为2n-1(图中n=5)，与整数匝相比降低约30%。42-86分数匝单-单纠结（-1）(3)双-单纠结单元匝数示意图、外视展开图和侧视图如图2-87所示。绕制方法如图2-88。向内油道内表面处匝差3n-2，n为双数匝(图中n=6)反段：纠线放在连线下面，用这两根线并绕如图a，绕3圈，弯折换位如图b，翻叠临时线段如图c。完成反段之后，上数第1根是连线，第2根是纠线如图d。正段：底位换过来之后，两根线并绕2圈，在线段中部的匝间垫一根导线厚的垫条。将上面那根线剪断，下面那根线继续绕一...
