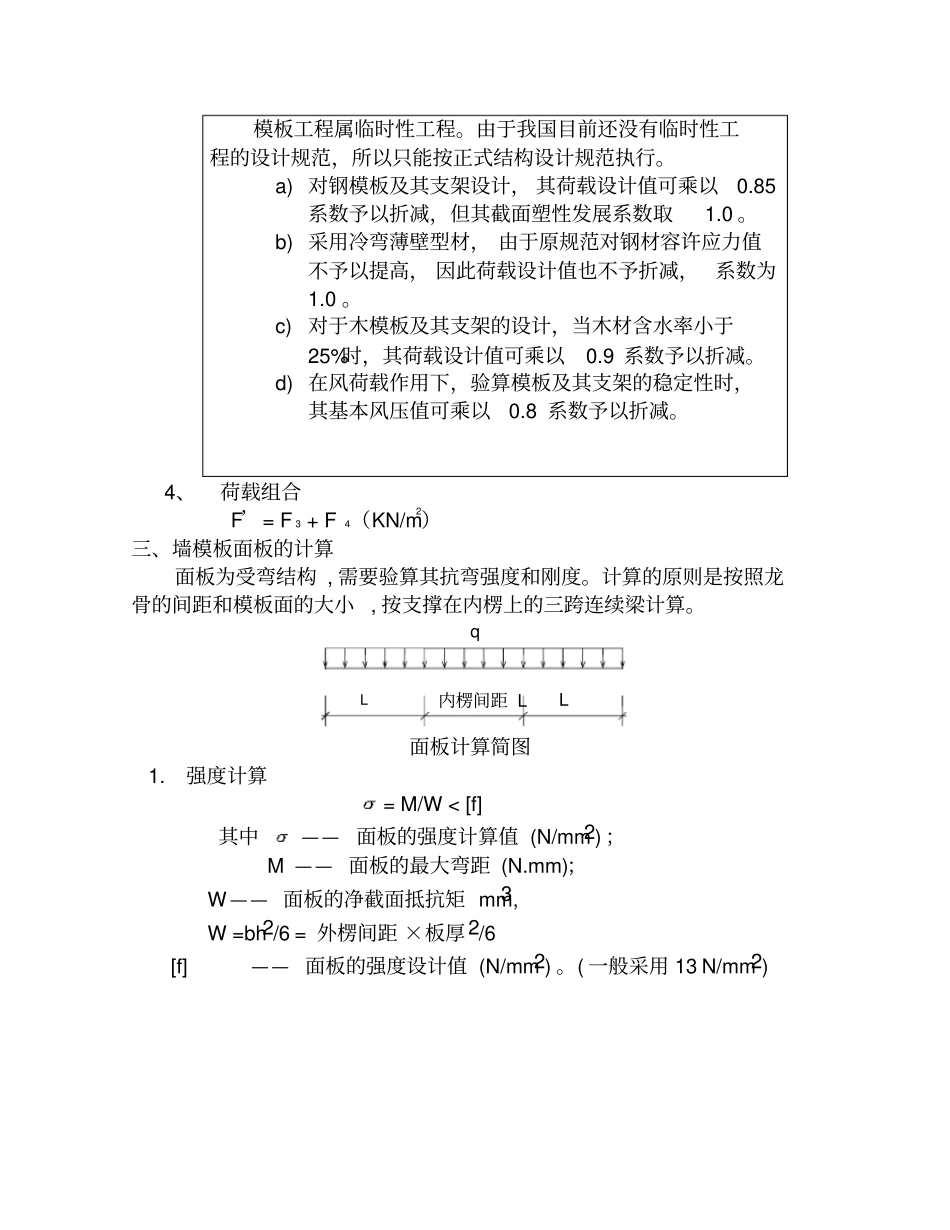

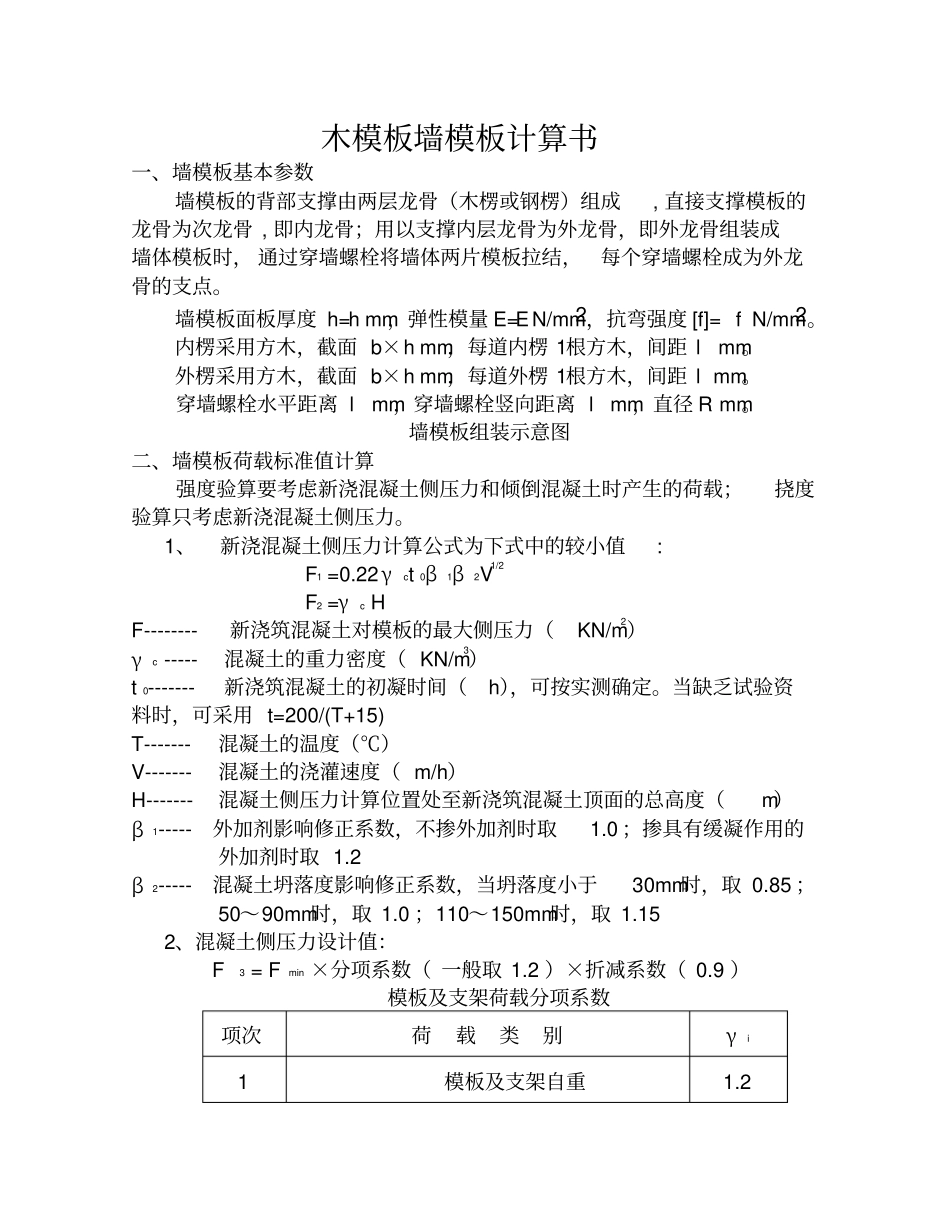

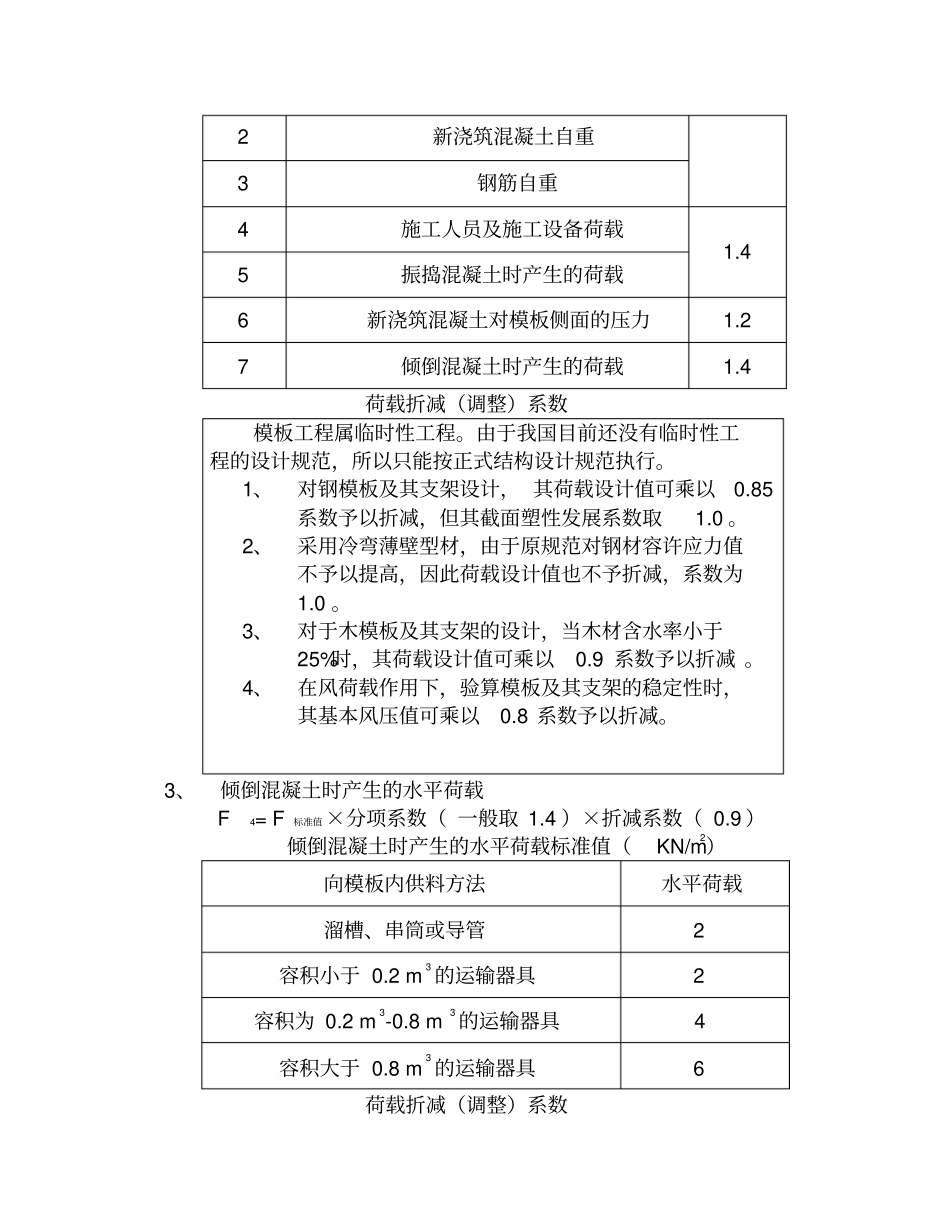

木模板墙模板计算书一、墙模板基本参数墙模板的背部支撑由两层龙骨（木楞或钢楞）组成,直接支撑模板的龙骨为次龙骨,即内龙骨；用以支撑内层龙骨为外龙骨，即外龙骨组装成墙体模板时，通过穿墙螺栓将墙体两片模板拉结，每个穿墙螺栓成为外龙骨的支点。墙模板面板厚度h=hmm，弹性模量E=EN/mm2，抗弯强度[f]=fN/mm2。内楞采用方木，截面b×hmm，每道内楞1根方木，间距lmm。外楞采用方木，截面b×hmm，每道外楞1根方木，间距lmm。穿墙螺栓水平距离lmm，穿墙螺栓竖向距离lmm，直径Rmm。墙模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。1、新浇混凝土侧压力计算公式为下式中的较小值:F1=0.22γct0β1β2V1/2F2=γcHF--------新浇筑混凝土对模板的最大侧压力（KN/m2）γc-----混凝土的重力密度（KN/m3）t0-------新浇筑混凝土的初凝时间（h），可按实测确定。当缺乏试验资料时，可采用t=200/(T+15)T-------混凝土的温度（℃）V-------混凝土的浇灌速度（m/h）H-------混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）β1-----外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2β2-----混凝土坍落度影响修正系数，当坍落度小于30mm时，取0.85；50～90mm时，取1.0；110～150mm时，取1.152、混凝土侧压力设计值：F3=Fmin×分项系数（一般取1.2）×折减系数（0.9）模板及支架荷载分项系数项次荷载类别γi1模板及支架自重1.22新浇筑混凝土自重3钢筋自重4施工人员及施工设备荷载1.45振捣混凝土时产生的荷载6新浇筑混凝土对模板侧面的压力1.27倾倒混凝土时产生的荷载1.4荷载折减（调整）系数模板工程属临时性工程。由于我国目前还没有临时性工程的设计规范，所以只能按正式结构设计规范执行。1、对钢模板及其支架设计，其荷载设计值可乘以0.85系数予以折减，但其截面塑性发展系数取1.0。2、采用冷弯薄壁型材，由于原规范对钢材容许应力值不予以提高，因此荷载设计值也不予折减，系数为1.0。3、对于木模板及其支架的设计，当木材含水率小于25%时，其荷载设计值可乘以0.9系数予以折减。4、在风荷载作用下，验算模板及其支架的稳定性时，其基本风压值可乘以0.8系数予以折减。3、倾倒混凝土时产生的水平荷载F4=F标准值×分项系数（一般取1.4）×折减系数（0.9）倾倒混凝土时产生的水平荷载标准值（KN/m2）向模板内供料方法水平荷载溜槽、串筒或导管2容积小于0.2m3的运输器具2容积为0.2m3-0.8m3的运输器具4容积大于0.8m3的运输器具6荷载折减（调整）系数模板工程属临时性工程。由于我国目前还没有临时性工程的设计规范，所以只能按正式结构设计规范执行。a)对钢模板及其支架设计，其荷载设计值可乘以0.85系数予以折减，但其截面塑性发展系数取1.0。b)采用冷弯薄壁型材，由于原规范对钢材容许应力值不予以提高，因此荷载设计值也不予折减，系数为1.0。c)对于木模板及其支架的设计，当木材含水率小于25%时，其荷载设计值可乘以0.9系数予以折减。d)在风荷载作用下，验算模板及其支架的稳定性时，其基本风压值可乘以0.8系数予以折减。4、荷载组合F’=F3+F4（KN/m2）三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。面板计算简图1.强度计算=M/W<[f]其中——面板的强度计算值(N/mm2)；M——面板的最大弯距(N.mm)；W——面板的净截面抵抗矩mm3,W=bh2/6=外楞间距×板厚2/6[f]——面板的强度设计值(N/mm2)。(一般采用13N/mm2)L内楞间距LLq常用树种木材的强度设计值和弹性模量（N/mm2）强度等级组别适用树种抗弯fw顺纹抗压及承压fc顺纹抗拉ft顺纹抗剪fv横纹承压fc,90弹性模量E全表面局部表面及齿面拉力螺栓垫板下面TC17A柏木1716101.72.33.54.610000B东北落叶松159.51.6TC15A铁杉、油杉151391.62.13.14.210000B鱼鳞云杉、西南云杉1291.5TC13A油松、新疆落叶松、云南松、马尾松13128.51.51.92.93.810000B红皮云杉、丽江云杉、红松、樟子松108.01.49000TC11A西北云杉、新疆云杉11107.51.41.82.73.69000...
