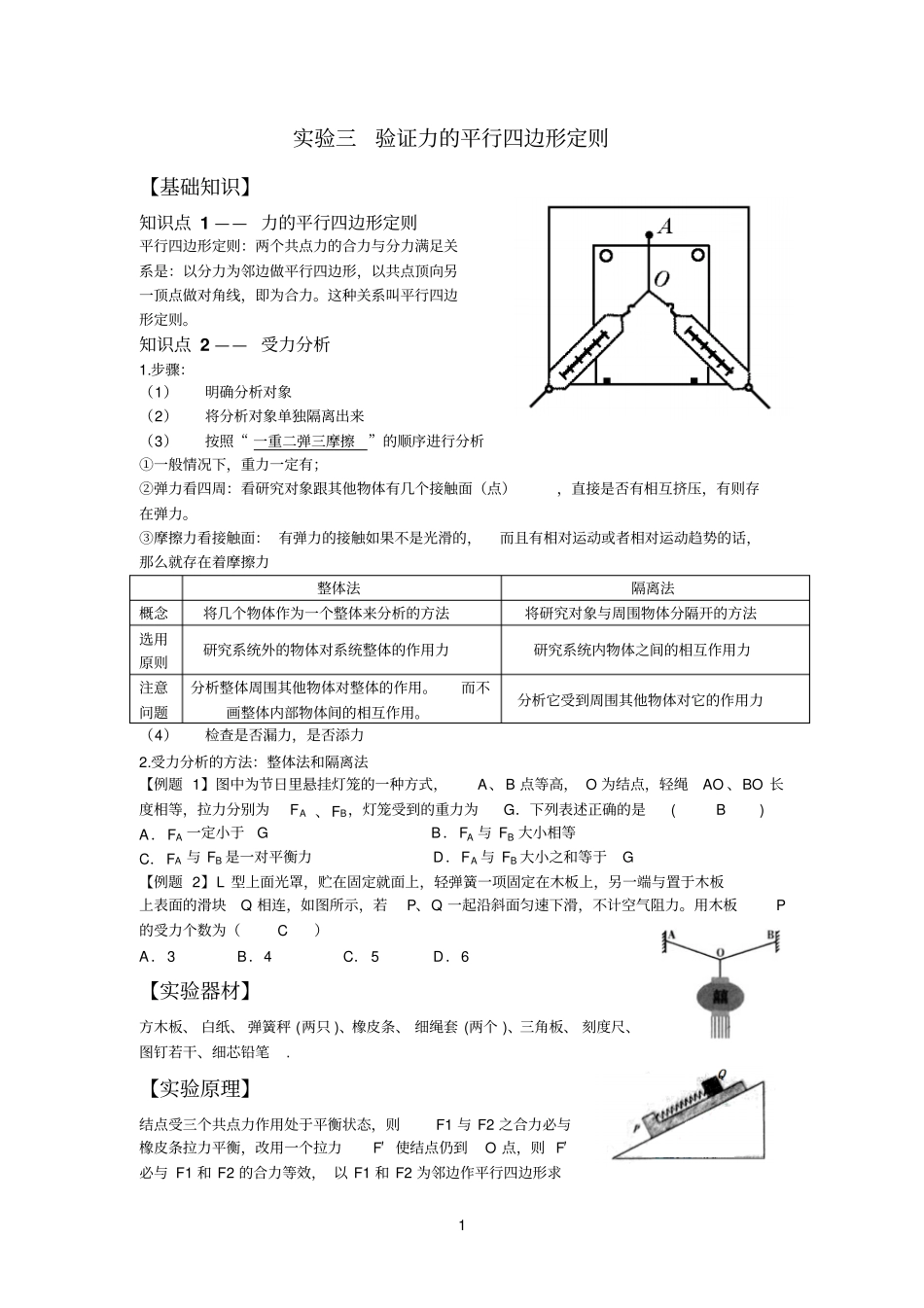

试验三验证力的平行四边形定则_第1页
1/3

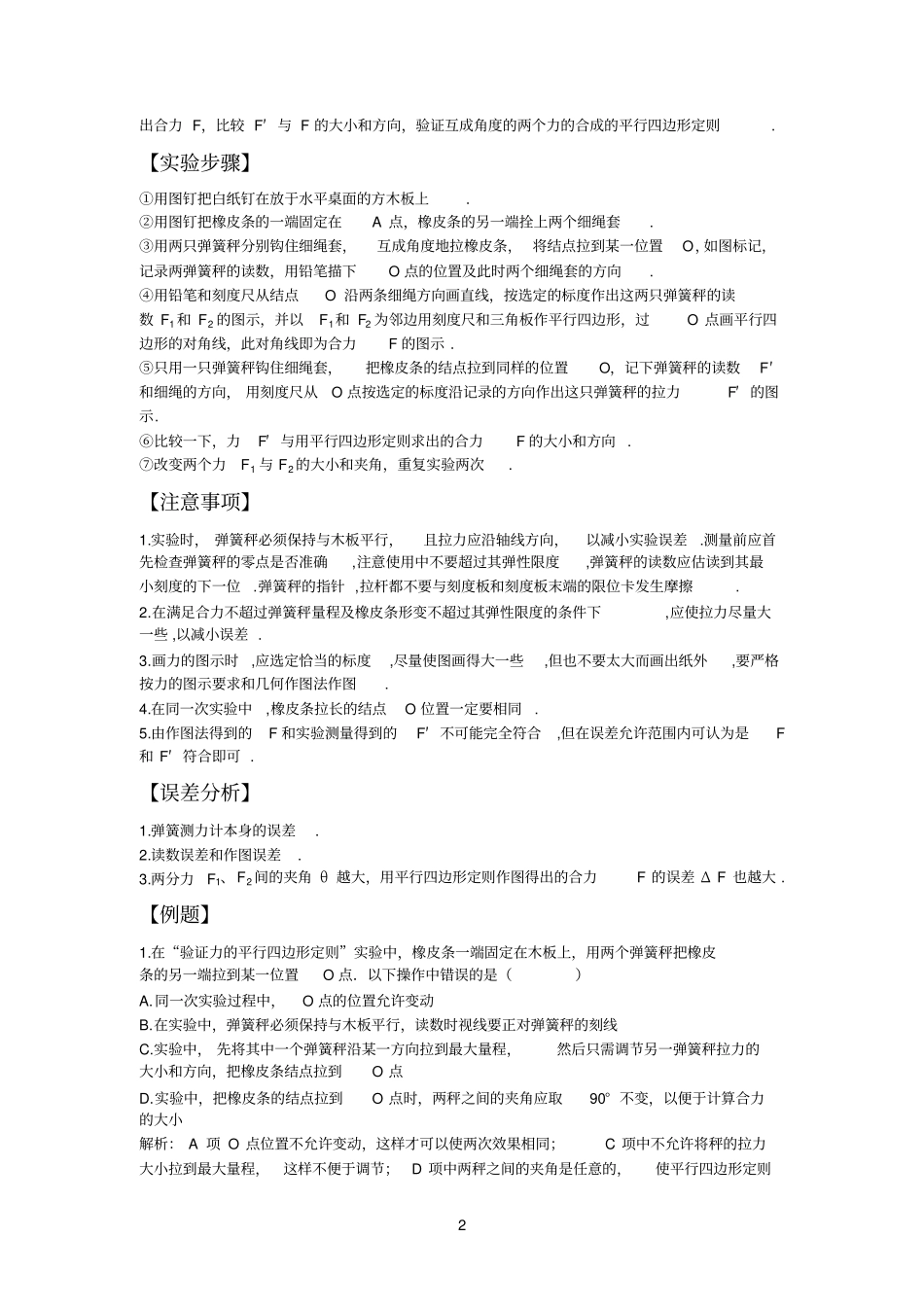

试验三验证力的平行四边形定则_第2页
2/3
试验三验证力的平行四边形定则_第3页
3/3
1实验三验证力的平行四边形定则【基础知识】知识点1——力的平行四边形定则平行四边形定则:两个共点力的合力与分力满足关系是:以分力为邻边做平行四边形,以共点顶向另一顶点做对角线,即为合力。这种关系叫平行四边形定则。知识点2——受力分析1.步骤:(1)明确分析对象(2)将分析对象单独隔离出来(3)按照“一重二弹三摩擦”的顺序进行分析①一般情况下,重力一定有;②弹力看四周:看研究对象跟其他物体有几个接触面(点),直接是否有相互挤压,有则存在弹力。③摩擦力看接触面:有弹力的接触如果不是光滑的,而且有相对运动或者相对运动趋势的话,那么就存在着摩擦力(4)检查是否漏力,是否添力2.受力分析的方法:整体法和隔离法【例题1】图中为节日里悬挂灯笼的一种方式,A、B点等高,O为结点,轻绳AO、BO长度相等,拉力分别为FA、FB,灯笼受到的重力为G.下列表述正确的是(B)A.FA一定小于GB.FA与FB大小相等C.FA与FB是一对平衡力D.FA与FB大小之和等于G【例题2】L型上面光罩,贮在固定就面上,轻弹簧一项固定在木板上,另一端与置于木板上表面的滑块Q相连,如图所示,若P、Q一起沿斜面匀速下滑,不计空气阻力。用木板P的受力个数为(C)A.3B.4C.5D.6【实验器材】方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉若干、细芯铅笔.【实验原理】结点受三个共点力作用处于平衡状态,则F1与F2之合力必与橡皮条拉力平衡,改用一个拉力F′使结点仍到O点,则F′必与F1和F2的合力等效,以F1和F2为邻边作平行四边形求整体法隔离法概念将几个物体作为一个整体来分析的方法将研究对象与周围物体分隔开的方法选用原则研究系统外的物体对系统整体的作用力研究系统内物体之间的相互作用力注意问题分析整体周围其他物体对整体的作用。而不画整体内部物体间的相互作用。分析它受到周围其他物体对它的作用力2出合力F,比较F′与F的大小和方向,验证互成角度的两个力的合成的平行四边形定则.【实验步骤】①用图钉把白纸钉在放于水平桌面的方木板上.②用图钉把橡皮条的一端固定在A点,橡皮条的另一端拴上两个细绳套.③用两只弹簧秤分别钩住细绳套,互成角度地拉橡皮条,将结点拉到某一位置O,如图标记,记录两弹簧秤的读数,用铅笔描下O点的位置及此时两个细绳套的方向.④用铅笔和刻度尺从结点O沿两条细绳方向画直线,按选定的标度作出这两只弹簧秤的读数F1和F2的图示,并以F1和F2为邻边用刻度尺和三角板作平行四边形,过O点画平行四边形的对角线,此对角线即为合力F的图示.⑤只用一只弹簧秤钩住细绳套,把橡皮条的结点拉到同样的位置O,记下弹簧秤的读数F′和细绳的方向,用刻度尺从O点按选定的标度沿记录的方向作出这只弹簧秤的拉力F′的图示.⑥比较一下,力F′与用平行四边形定则求出的合力F的大小和方向.⑦改变两个力F1与F2的大小和夹角,重复实验两次.【注意事项】1.实验时,弹簧秤必须保持与木板平行,且拉力应沿轴线方向,以减小实验误差.测量前应首先检查弹簧秤的零点是否准确,注意使用中不要超过其弹性限度,弹簧秤的读数应估读到其最小刻度的下一位.弹簧秤的指针,拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦.2.在满足合力不超过弹簧秤量程及橡皮条形变不超过其弹性限度的条件下,应使拉力尽量大一些,以减小误差.3.画力的图示时,应选定恰当的标度,尽量使图画得大一些,但也不要太大而画出纸外,要严格按力的图示要求和几何作图法作图.4.在同一次实验中,橡皮条拉长的结点O位置一定要相同.5.由作图法得到的F和实验测量得到的F′不可能完全符合,但在误差允许范围内可认为是F和F′符合即可.【误差分析】1.弹簧测力计本身的误差.2.读数误差和作图误差.3.两分力F1、F2间的夹角θ越大,用平行四边形定则作图得出的合力F的误差ΔF也越大.【例题】1.在“验证力的平行四边形定则”实验中,橡皮条一端固定在木板上,用两个弹簧秤把橡皮条的另一端拉到某一位置O点.以下操作中错误的是()A.同一次实验过程中,O点的位置允许变动B.在实验中,弹簧秤必须保持与木板平行,读数时视线要正对弹簧秤的刻线C.实验中,先将其中一个弹簧秤沿某一方向拉到最大量程,然后...
