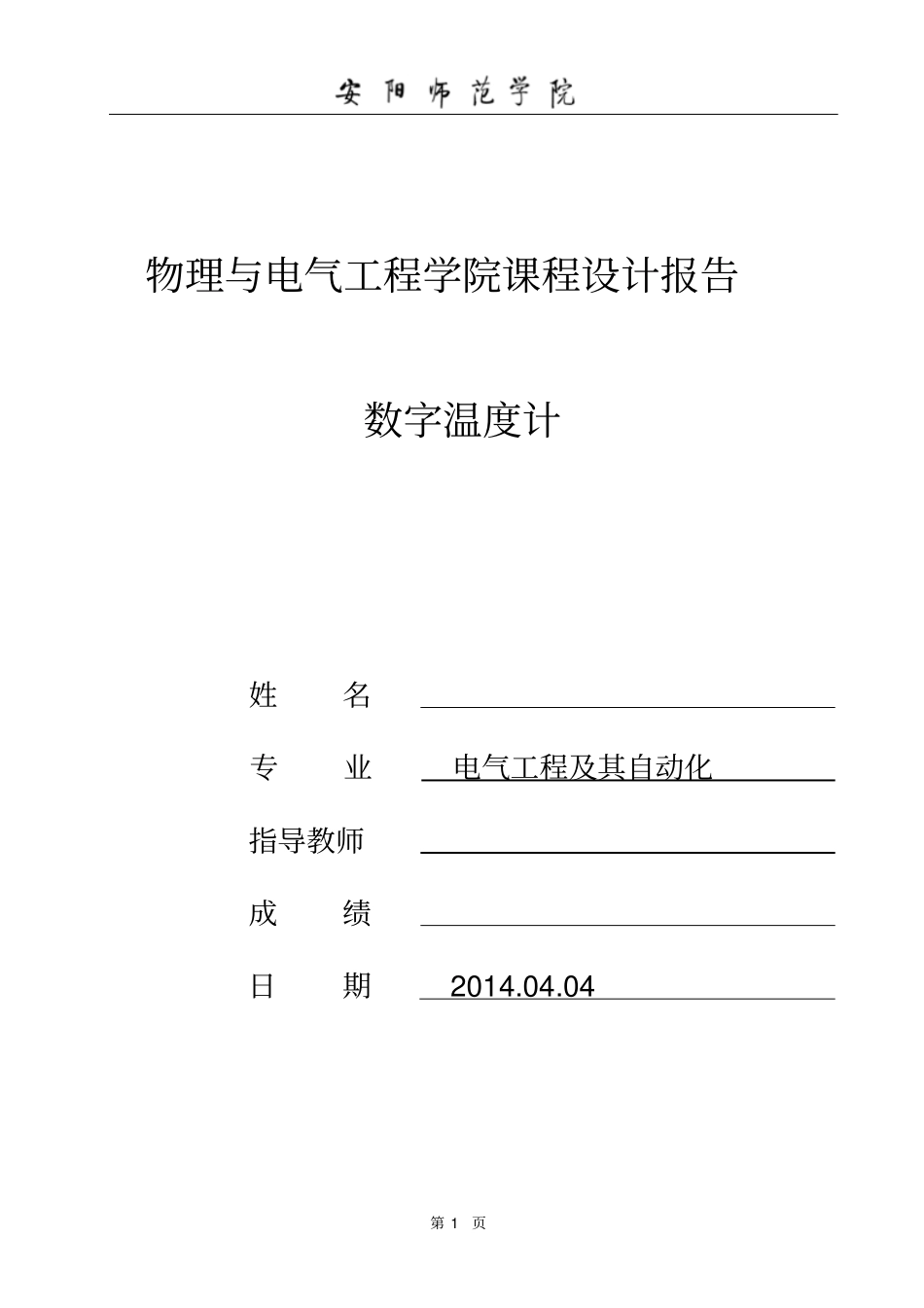

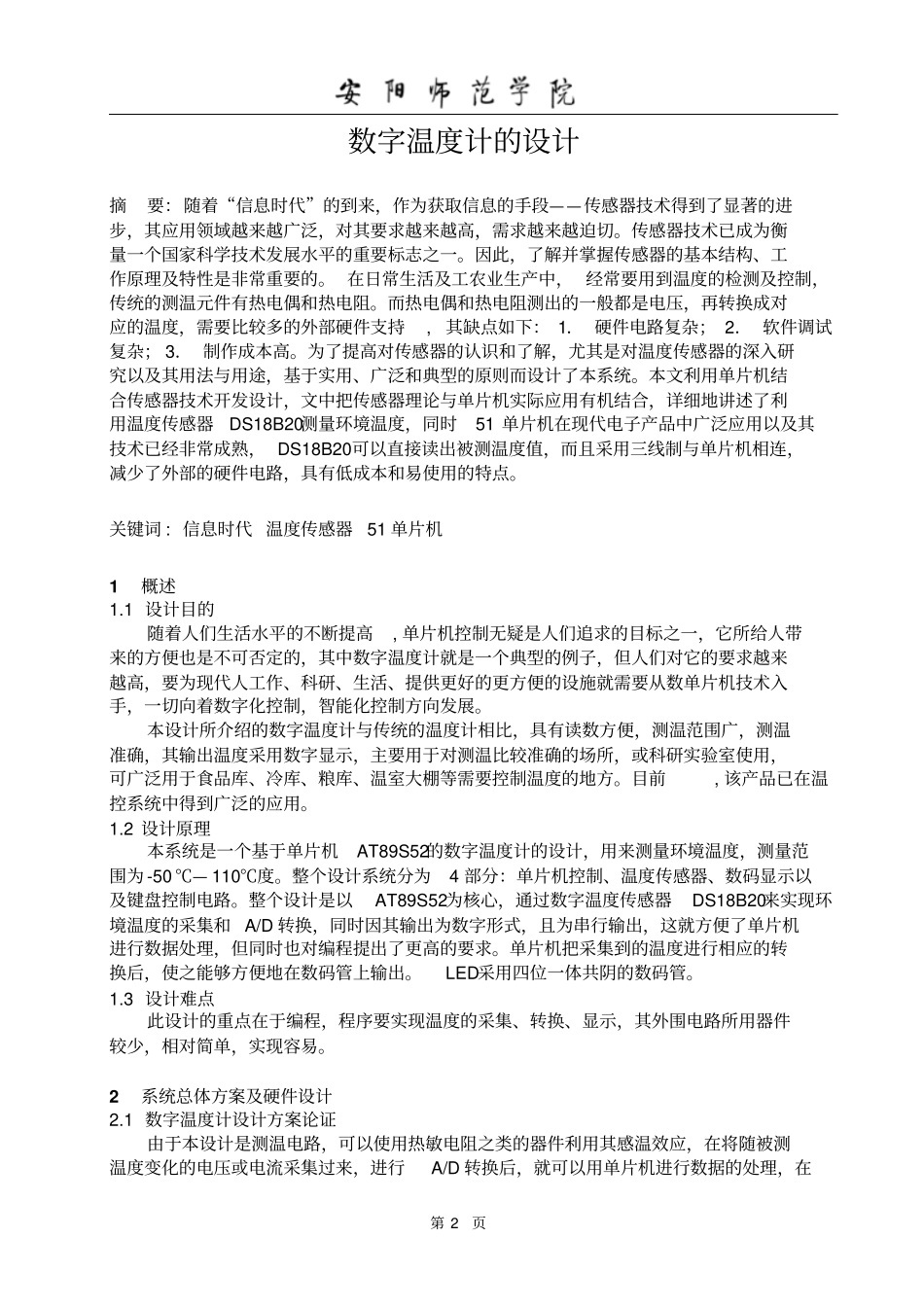

第1页物理与电气工程学院课程设计报告数字温度计姓名专业电气工程及其自动化指导教师成绩日期2014.04.04第2页数字温度计的设计摘要：随着“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。因此，了解并掌握传感器的基本结构、工作原理及特性是非常重要的。在日常生活及工农业生产中，经常要用到温度的检测及控制，传统的测温元件有热电偶和热电阻。而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，需要比较多的外部硬件支持,其缺点如下：1．硬件电路复杂；2．软件调试复杂；3．制作成本高。为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。本文利用单片机结合传感器技术开发设计，文中把传感器理论与单片机实际应用有机结合，详细地讲述了利用温度传感器DS18B20测量环境温度，同时51单片机在现代电子产品中广泛应用以及其技术已经非常成熟，DS18B20可以直接读出被测温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。关键词:信息时代温度传感器51单片机1概述1.1设计目的随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，可广泛用于食品库、冷库、粮库、温室大棚等需要控制温度的地方。目前,该产品已在温控系统中得到广泛的应用。1.2设计原理本系统是一个基于单片机AT89S52的数字温度计的设计，用来测量环境温度，测量范围为-50℃—110℃度。整个设计系统分为4部分：单片机控制、温度传感器、数码显示以及键盘控制电路。整个设计是以AT89S52为核心，通过数字温度传感器DS18B20来实现环境温度的采集和A/D转换，同时因其输出为数字形式，且为串行输出，这就方便了单片机进行数据处理，但同时也对编程提出了更高的要求。单片机把采集到的温度进行相应的转换后，使之能够方便地在数码管上输出。LED采用四位一体共阴的数码管。1.3设计难点此设计的重点在于编程，程序要实现温度的采集、转换、显示，其外围电路所用器件较少，相对简单，实现容易。2系统总体方案及硬件设计2.1数字温度计设计方案论证由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在第3页显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。2.2总体设计框图温度计电路设计总体设计方框图如图1所示，控制器采用单片机STC89C52，温度传感器采用DS18B20，用4位共阴LED数码管以串口传送数据实现温度显示。图1总体设计框图2.2.1主控制器单片机STC89C52具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，适合便携手持式产品的设计使用。STC89C52单片机芯片具有以下特性：1）指令集合芯片引脚与Intel公司的8052兼容；2）4KB片内在系统可编程FLASH程序存储器；3）时钟频率为0~33MHZ；4）128字节片内随机读写存储器（RAM）；5）6个中断源，2级优先级；6）2个16位定时/记数器；7）全双工串行通信接口；8）监视定时器；9）两个数据指针；2.2.2显示电路显示电路采用4位共阴LED数码管，从P0口输出段码，P2.4—P2.7作片选端。但在焊电路板的时候发现数码管亮度不够...
