CASS-中间水池-格网絮凝反应池-均粒滤料滤池--计算VIP免费

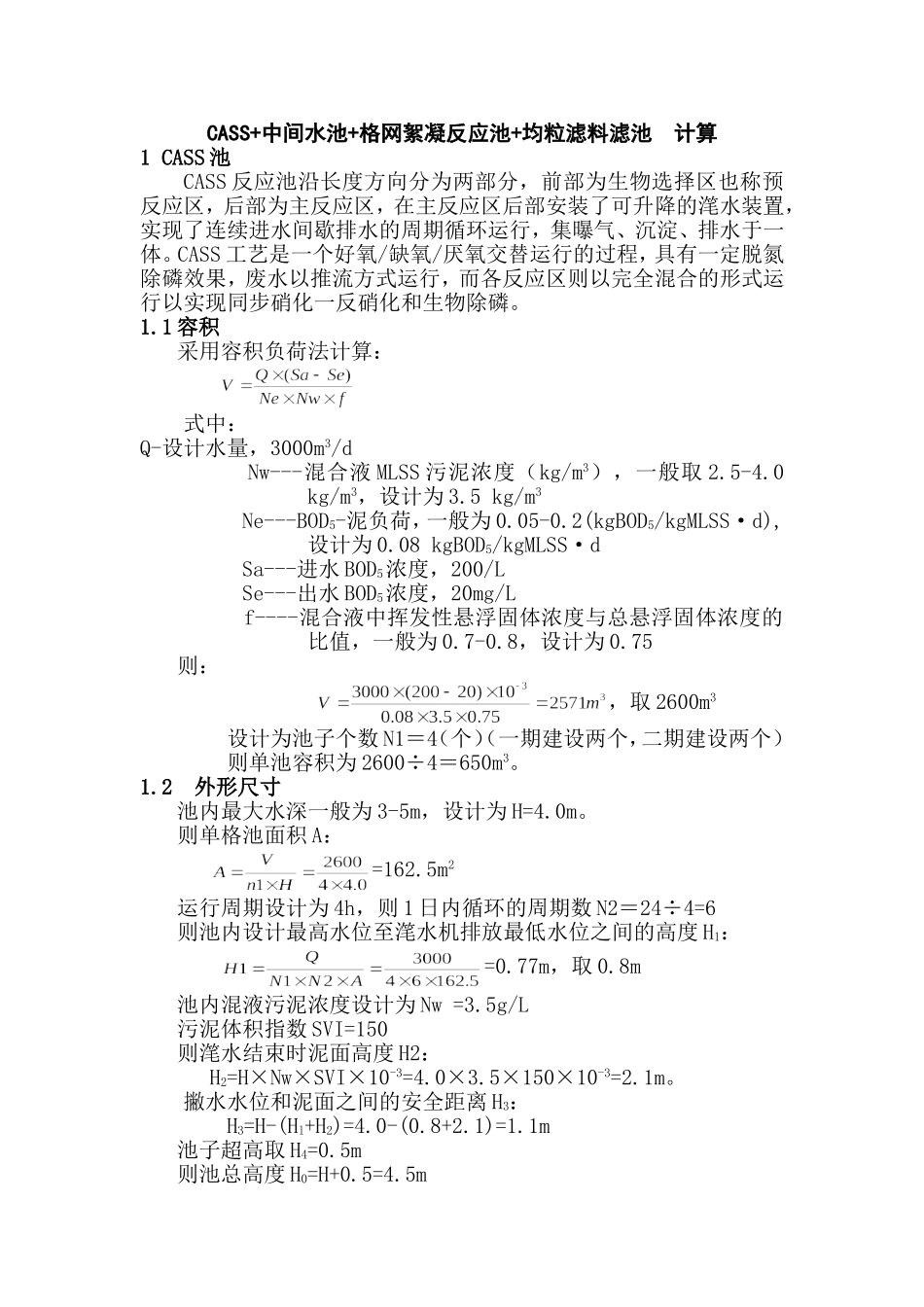

CASS-中间水池-格网絮凝反应池-均粒滤料滤池--计算_第1页
1/7

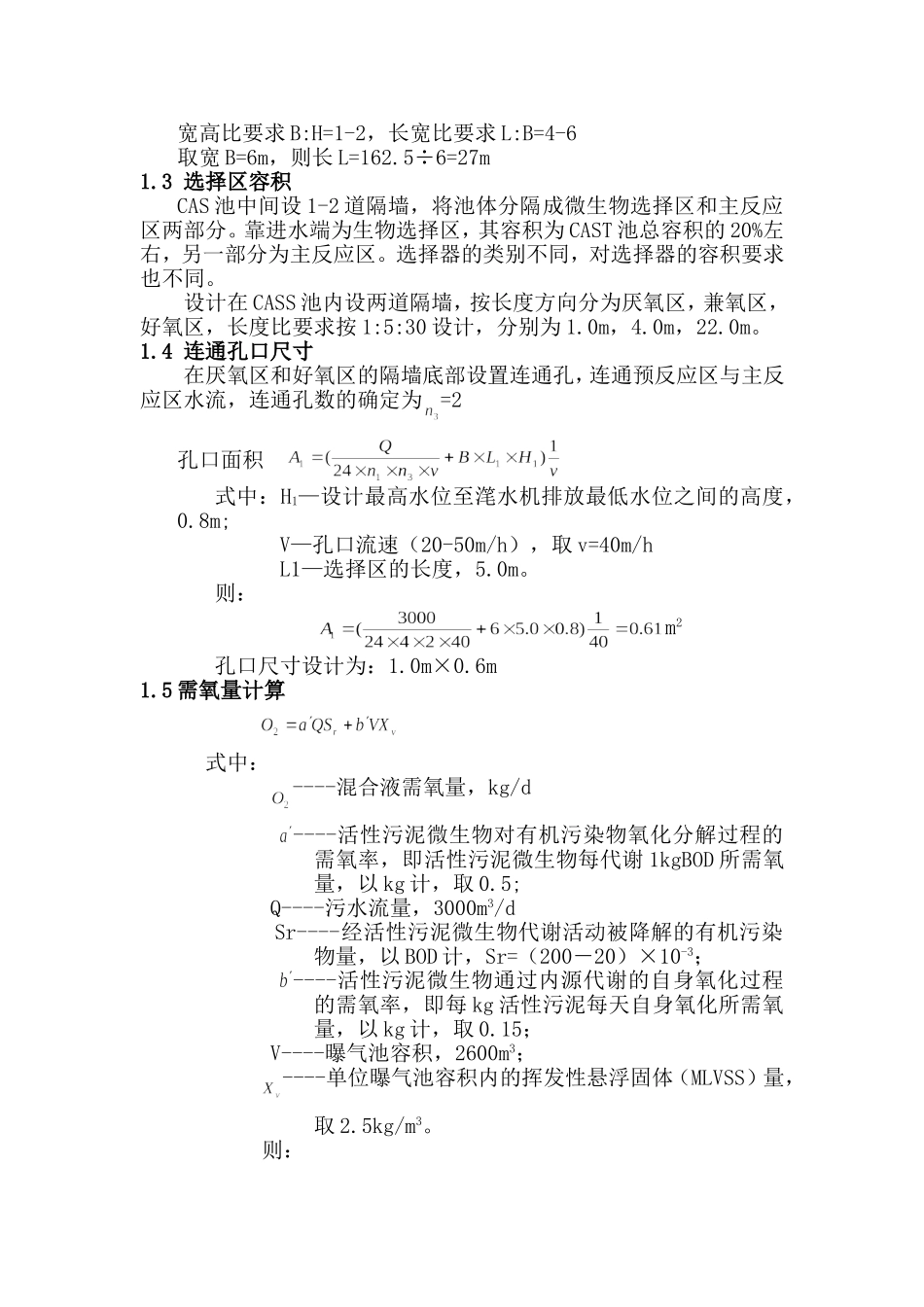

CASS-中间水池-格网絮凝反应池-均粒滤料滤池--计算_第2页
2/7

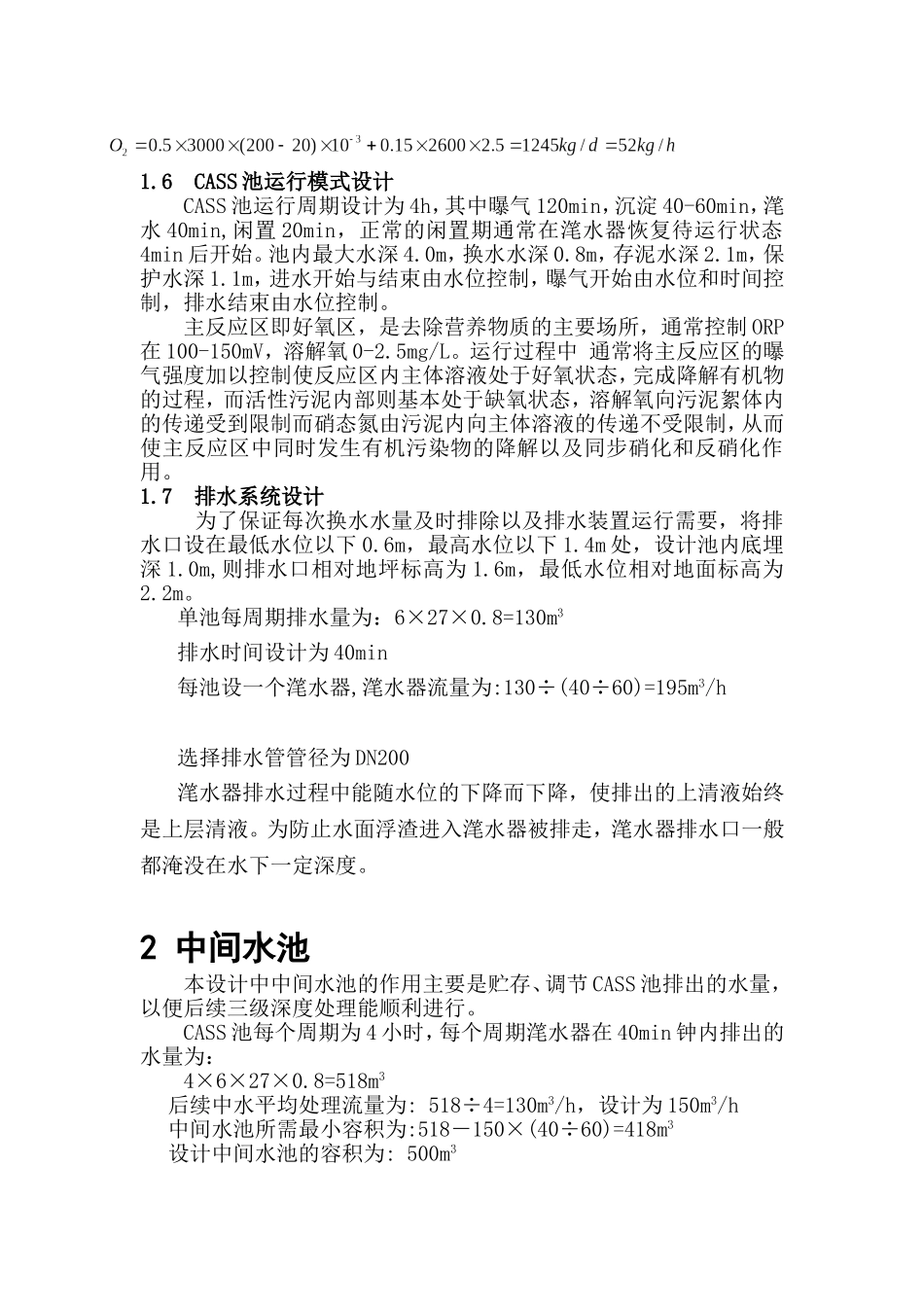

CASS-中间水池-格网絮凝反应池-均粒滤料滤池--计算_第3页
3/7
CASS+中间水池+格网絮凝反应池+均粒滤料滤池计算1CASS池CASS反应池沿长度方向分为两部分,前部为生物选择区也称预反应区,后部为主反应区,在主反应区后部安装了可升降的滗水装置,实现了连续进水间歇排水的周期循环运行,集曝气、沉淀、排水于一体。CASS工艺是一个好氧/缺氧/厌氧交替运行的过程,具有一定脱氮除磷效果,废水以推流方式运行,而各反应区则以完全混合的形式运行以实现同步硝化一反硝化和生物除磷。1.1容积采用容积负荷法计算:式中:Q-设计水量,3000m3/dNw---混合液MLSS污泥浓度(kg/m3),一般取2.5-4.0kg/m3,设计为3.5kg/m3Ne---BOD5-泥负荷,一般为0.05-0.2(kgBOD5/kgMLSS·d),设计为0.08kgBOD5/kgMLSS·dSa---进水BOD5浓度,200/LSe---出水BOD5浓度,20mg/Lf----混合液中挥发性悬浮固体浓度与总悬浮固体浓度的比值,一般为0.7-0.8,设计为0.75则:,取2600m3设计为池子个数N1=4(个)(一期建设两个,二期建设两个)则单池容积为2600÷4=650m3。1.2外形尺寸池内最大水深一般为3-5m,设计为H=4.0m。则单格池面积A:=162.5m2运行周期设计为4h,则1日内循环的周期数N2=24÷4=6则池内设计最高水位至滗水机排放最低水位之间的高度H1:=0.77m,取0.8m池内混液污泥浓度设计为Nw=3.5g/L污泥体积指数SVI=150则滗水结束时泥面高度H2:H2=H×Nw×SVI×10-3=4.0×3.5×150×10-3=2.1m。撇水水位和泥面之间的安全距离H3:H3=H-(Hl+H2)=4.0-(0.8+2.1)=1.1m池子超高取H4=0.5m则池总高度H0=H+0.5=4.5m宽高比要求B:H=1-2,长宽比要求L:B=4-6取宽B=6m,则长L=162.5÷6=27m1.3选择区容积CAS池中间设1-2道隔墙,将池体分隔成微生物选择区和主反应区两部分。靠进水端为生物选择区,其容积为CAST池总容积的20%左右,另一部分为主反应区。选择器的类别不同,对选择器的容积要求也不同。设计在CASS池内设两道隔墙,按长度方向分为厌氧区,兼氧区,好氧区,长度比要求按1:5:30设计,分别为1.0m,4.0m,22.0m。1.4连通孔口尺寸在厌氧区和好氧区的隔墙底部设置连通孔,连通预反应区与主反应区水流,连通孔数的确定为=2孔口面积式中:H1—设计最高水位至滗水机排放最低水位之间的高度,0.8m;V—孔口流速(20-50m/h),取v=40m/hL1—选择区的长度,5.0m。则:m2孔口尺寸设计为:1.0m×0.6m1.5需氧量计算式中:----混合液需氧量,kg/d----活性污泥微生物对有机污染物氧化分解过程的需氧率,即活性污泥微生物每代谢1kgBOD所需氧量,以kg计,取0.5;Q----污水流量,3000m3/dSr----经活性污泥微生物代谢活动被降解的有机污染物量,以BOD计,Sr=(200-20)×10-3;----活性污泥微生物通过内源代谢的自身氧化过程的需氧率,即每kg活性污泥每天自身氧化所需氧量,以kg计,取0.15;V----曝气池容积,2600m3;----单位曝气池容积内的挥发性悬浮固体(MLVSS)量,取2.5kg/m3。则:1.6CASS池运行模式设计CASS池运行周期设计为4h,其中曝气120min,沉淀40-60min,滗水40min,闲置20min,正常的闲置期通常在滗水器恢复待运行状态4min后开始。池内最大水深4.0m,换水水深0.8m,存泥水深2.1m,保护水深1.1m,进水开始与结束由水位控制,曝气开始由水位和时间控制,排水结束由水位控制。主反应区即好氧区,是去除营养物质的主要场所,通常控制ORP在100-150mV,溶解氧0-2.5mg/L。运行过程中通常将主反应区的曝气强度加以控制使反应区内主体溶液处于好氧状态,完成降解有机物的过程,而活性污泥内部则基本处于缺氧状态,溶解氧向污泥絮体内的传递受到限制而硝态氮由污泥内向主体溶液的传递不受限制,从而使主反应区中同时发生有机污染物的降解以及同步硝化和反硝化作用。1.7排水系统设计为了保证每次换水水量及时排除以及排水装置运行需要,将排水口设在最低水位以下0.6m,最高水位以下1.4m处,设计池内底埋深1.0m,则排水口相对地坪标高为1.6m,最低水位相对地面标高为2.2m。单池每周期排水量为:6×27×0.8=130m3排水时间设计为40min每池设一个滗水器,滗水器流量为:130÷(40÷60)=195m3/h选择排水管管径为DN200滗水器排水过程中能随水位的下降而下降,使排出的上清液始终是上层清液。为防止水面浮渣进入滗...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

CASS-中间水池-格网絮凝反应池-均粒滤料滤池--计算
