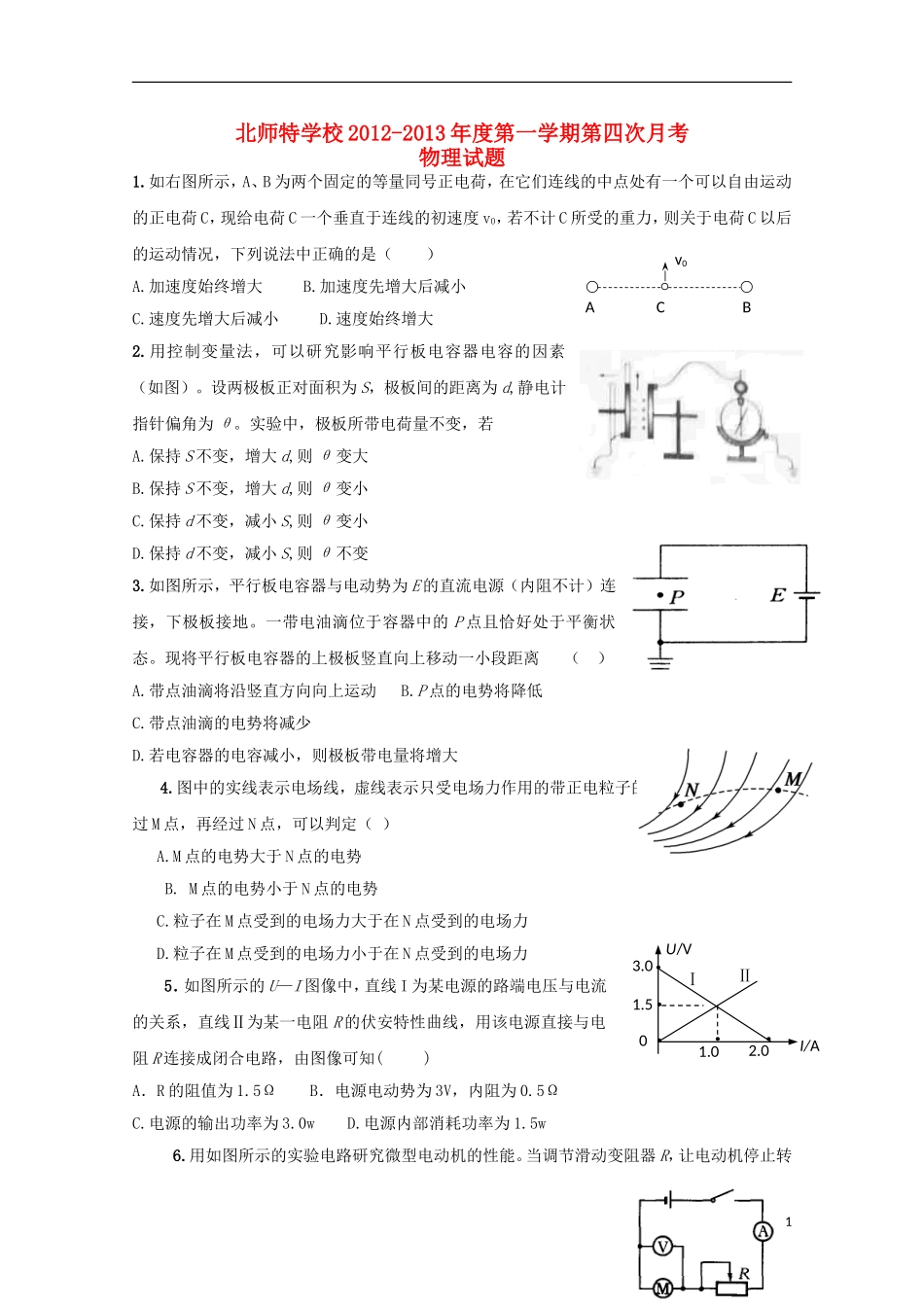

北师特学校2012-2013年度第一学期第四次月考物理试题1.如右图所示，A、B为两个固定的等量同号正电荷，在它们连线的中点处有一个可以自由运动的正电荷C，现给电荷C一个垂直于连线的初速度v0，若不计C所受的重力，则关于电荷C以后的运动情况，下列说法中正确的是（）A.加速度始终增大B.加速度先增大后减小C.速度先增大后减小D.速度始终增大2.用控制变量法，可以研究影响平行板电容器电容的因素（如图）。设两极板正对面积为S，极板间的距离为d,静电计指针偏角为θ。实验中，极板所带电荷量不变，若A.保持S不变，增大d,则θ变大B.保持S不变，增大d,则θ变小C.保持d不变，减小S,则θ变小D.保持d不变，减小S,则θ不变3.如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。现将平行板电容器的上极板竖直向上移动一小段距离（）A.带点油滴将沿竖直方向向上运动B.P点的电势将降低C.带点油滴的电势将减少D.若电容器的电容减小，则极板带电量将增大4.图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定（）A.M点的电势大于N点的电势B.M点的电势小于N点的电势C.粒子在M点受到的电场力大于在N点受到的电场力D.粒子在M点受到的电场力小于在N点受到的电场力5．如图所示的U—I图像中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图像可知()A．R的阻值为1.5ΩB．电源电动势为3V，内阻为0.5ΩC.电源的输出功率为3.0wD.电源内部消耗功率为1.5w6.用如图所示的实验电路研究微型电动机的性能。当调节滑动变阻器R，让电动机停止转1I/AU/V1.53.02.01.0•••••0ⅡⅠABCv0动时，电流表和电压表的示数分别为0.50A和2.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和24V。则这台电动机（不计温度对电阻的影响）（）A．正常运转时的输出功率为32WB正常运转时的输出功率为48WC．正常运转时的发热功率为1WD．正常运转时的发热功率为47W7.两个固定的等量异号点电荷所产生电场的等势面如图中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小8．如图所示，是一个小灯泡的电流强度随小灯泡两端电压变化的关系图，则根据小灯泡的伏安特性曲线可判定下列说法中正确的是（）A．小灯泡的电阻随着所加电压的增加而减小B．小灯泡灯丝的电阻率随着灯丝温度的升高而减小C．欧姆定律对小灯泡不适用D．如果把三个这种相同的灯泡串联后，接到电压为12V的电源上，则流过每个小灯泡的电流为0.4A9.空间某一静电场的电势在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是BxE、CxE，下列说法中正确的有（）A．BxE的大小大于CxE的大小B．BxE的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功10.如图所示为大型电子地磅电路图，电源电动势为E，内阻不计．不称物体时，滑片P在A端，滑动变阻器接入电路的有效电阻最大，电流较小；称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大，这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值．若滑动变阻器上A、B间距离为L，最大阻值等于电阻阻值R0，已知两只弹簧的总弹力与形变量成正比，其比例系为k，所称重物的重量G与电流大小I的关系为()2A.02IREkLkLGB.02IREkLkLGC.kLIREG0D.kILG11.某研究性学习小组为了制作一种传感器，需要选用一电器元件。图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：①为提高实验结果的准确程度，电流表应选用；电压表应选用；滑动变阻器应选用。（以上均填器材代号）②为达到上述目的，请在虚线框内...
