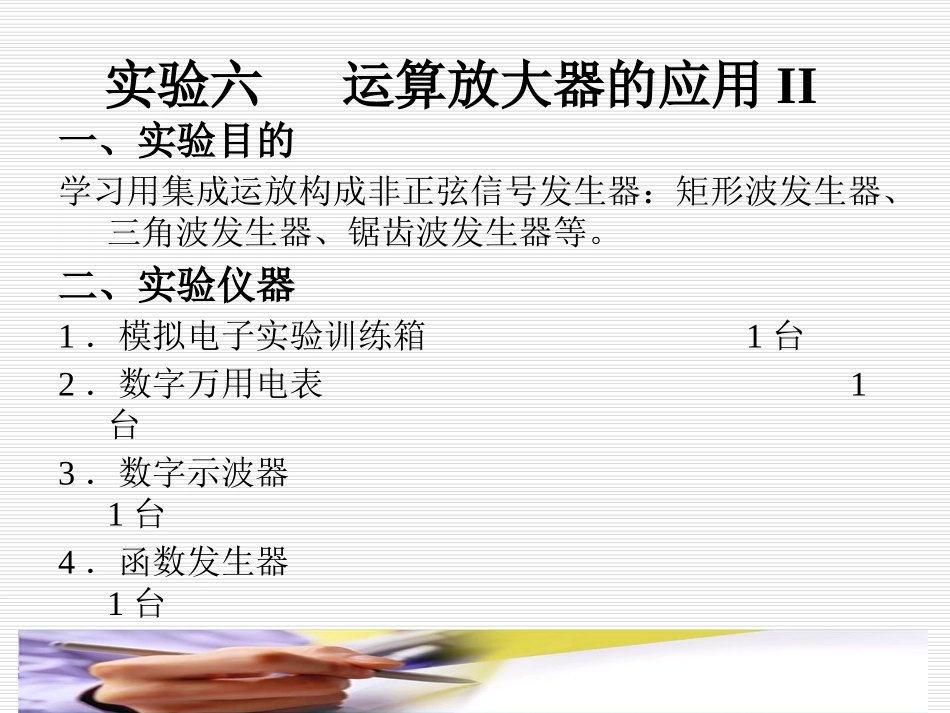

实验六运算放大器的应用II一、实验目的学习用集成运放构成非正弦信号发生器：矩形波发生器、三角波发生器、锯齿波发生器等

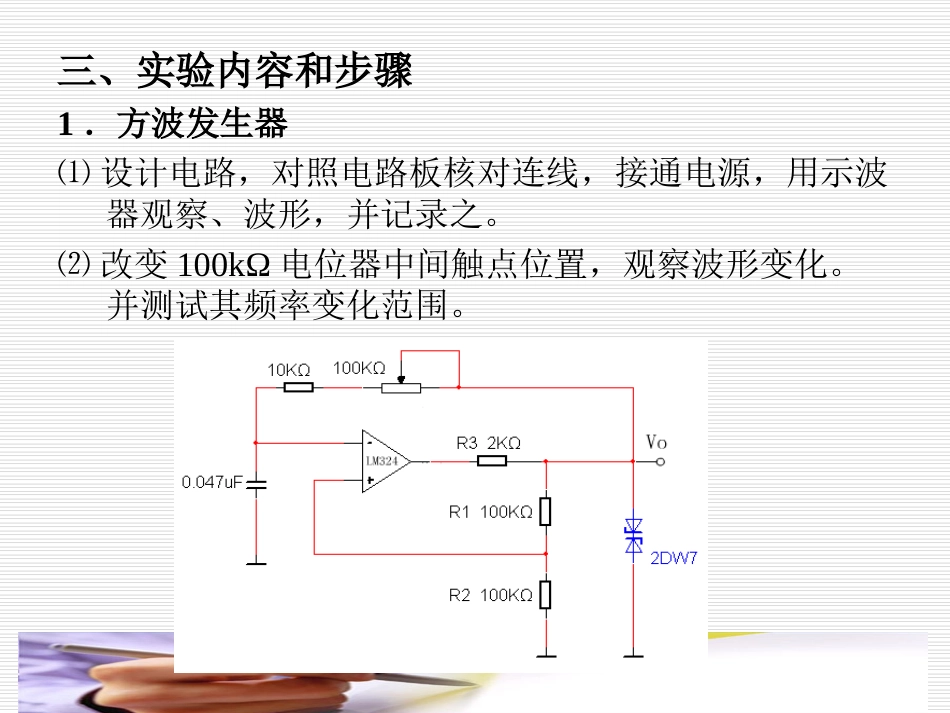

二、实验仪器1．模拟电子实验训练箱1台2．数字万用电表1台3．数字示波器1台4．函数发生器1台三、实验内容和步骤1．方波发生器⑴设计电路，对照电路板核对连线，接通电源，用示波器观察、波形，并记录之
⑵改变100kΩ电位器中间触点位置，观察波形变化
并测试其频率变化范围

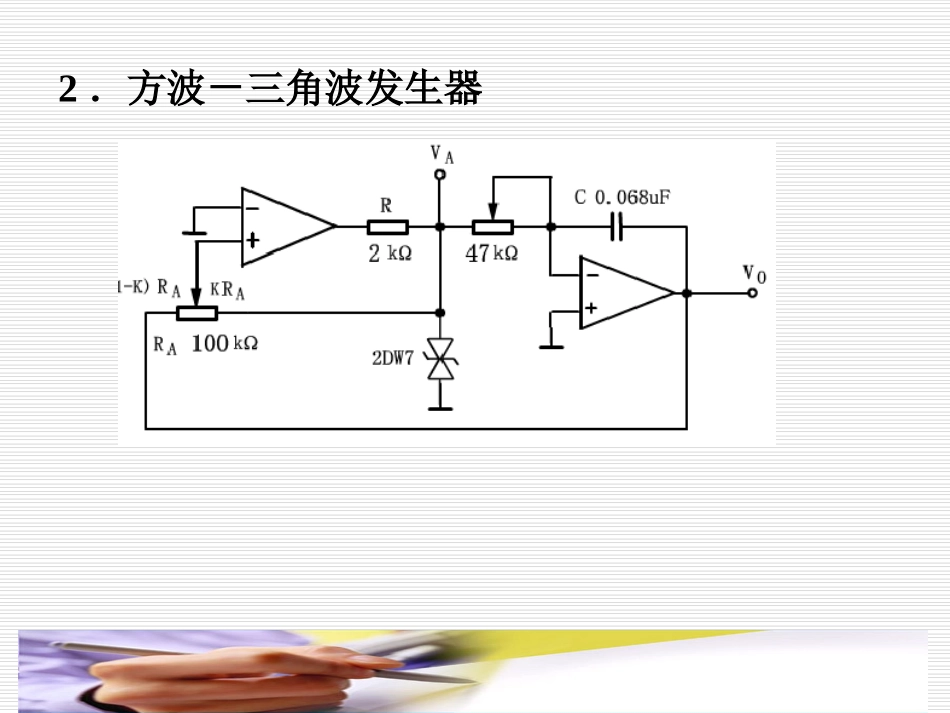

2．方波－三角波发生器⒊锯齿波发生器⑴按图示电路接线，接通电源，用示波器观察并记录的波形
信号源为矩形波发生器的输出
5kΩ、33kΩ电位器，观察的幅值与频率的变化
