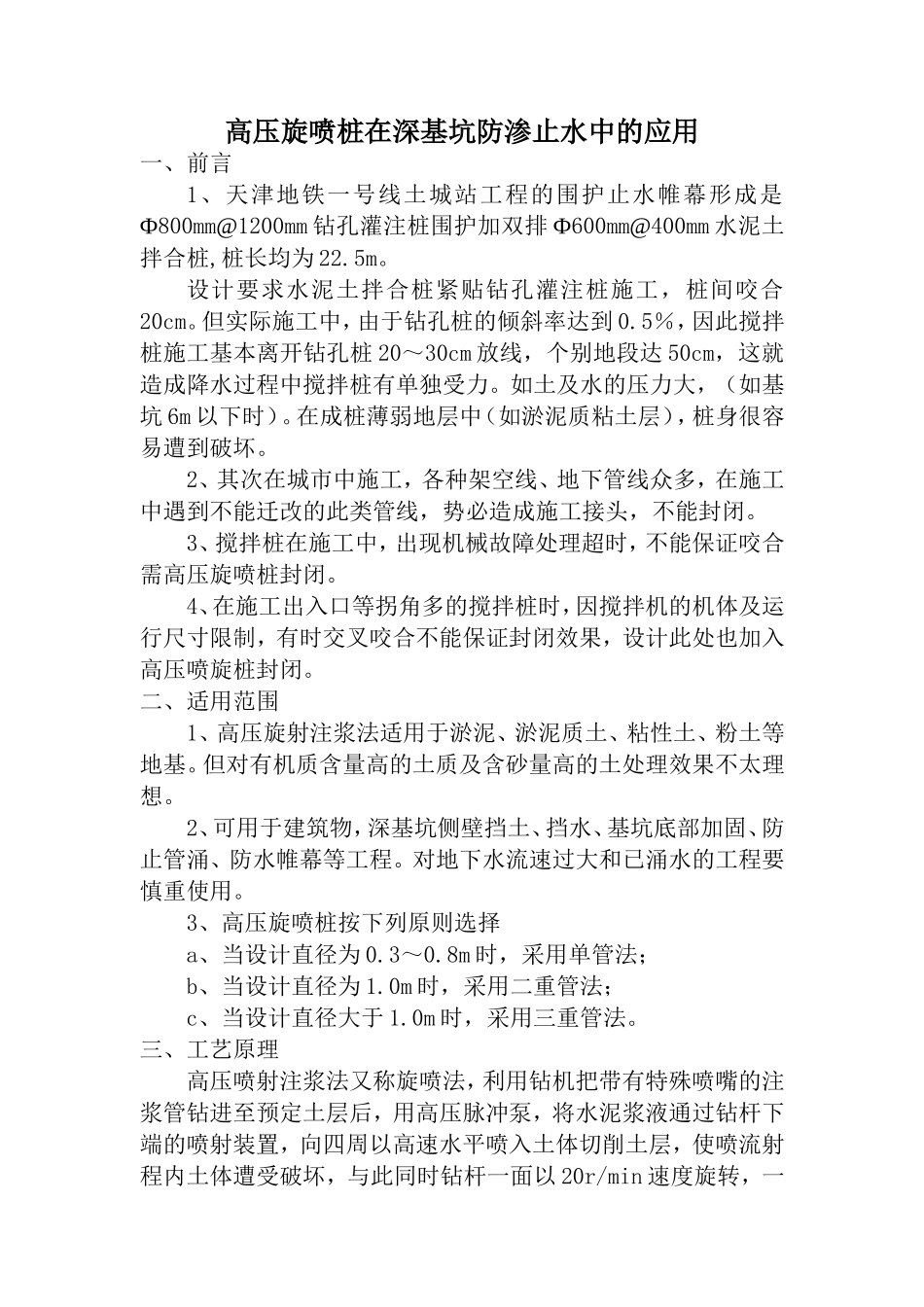

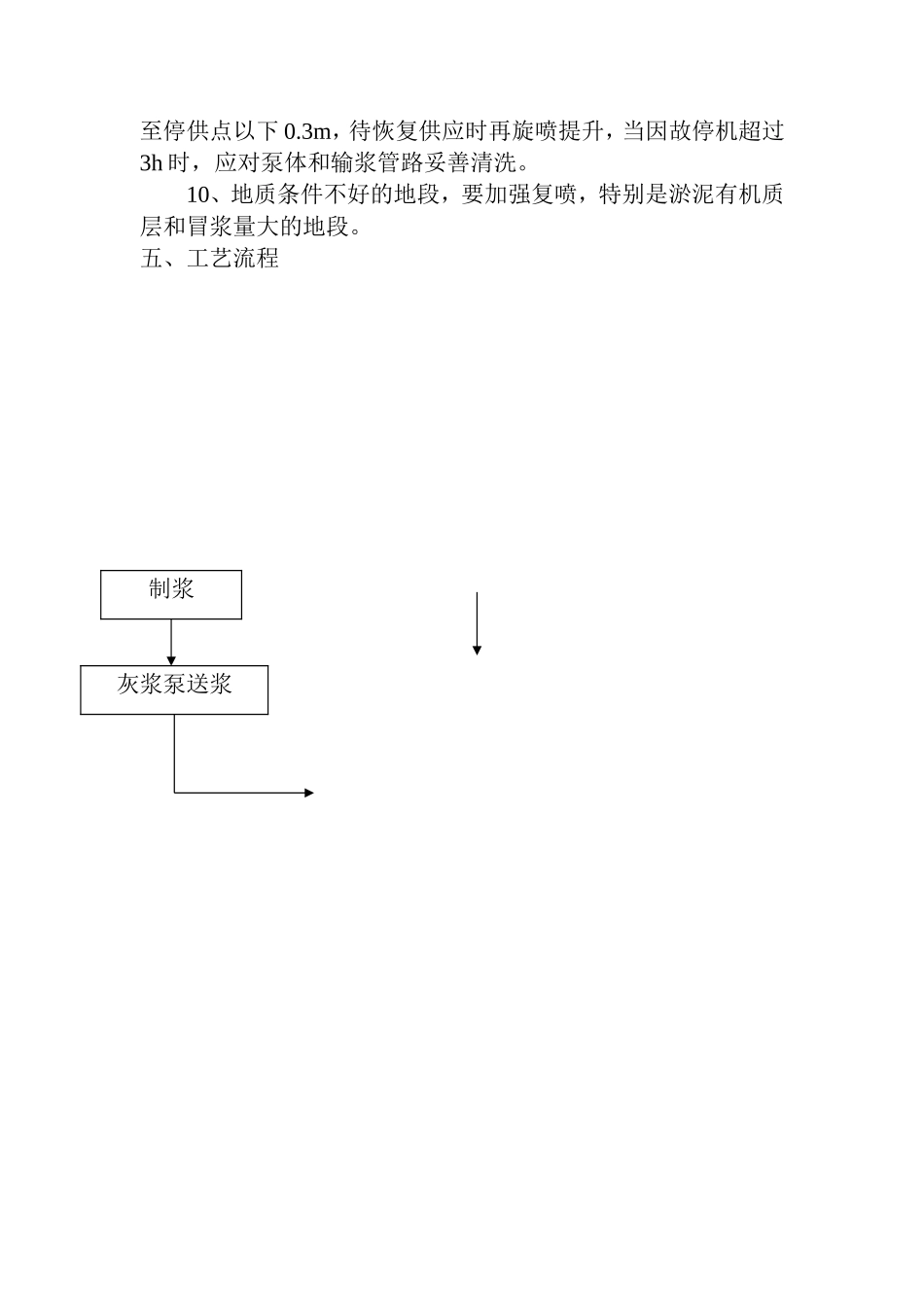

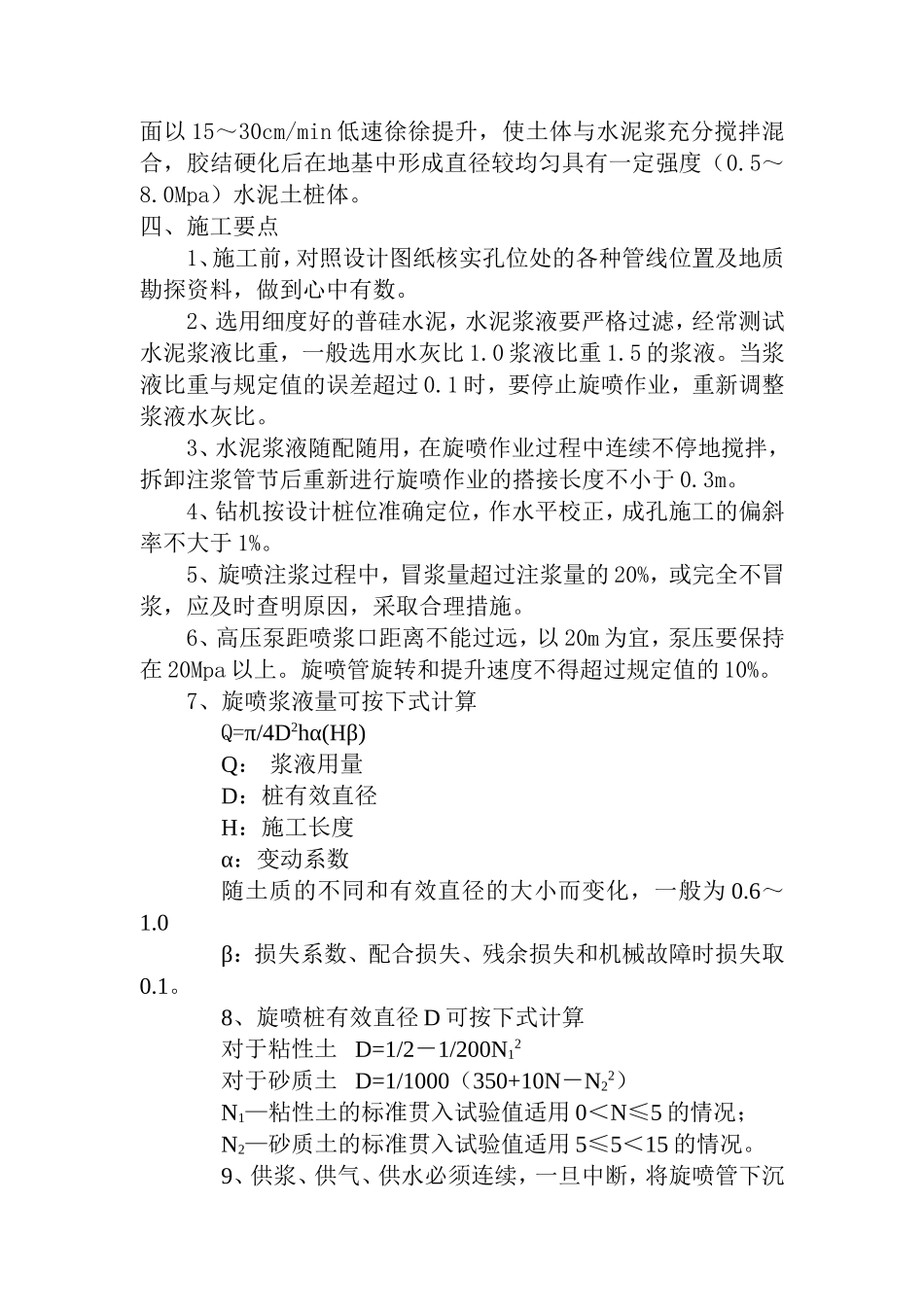

高压旋喷桩在深基坑防渗止水中的应用一、前言1、天津地铁一号线土城站工程的围护止水帷幕形成是Ф800mm@1200mm钻孔灌注桩围护加双排Ф600mm@400mm水泥土拌合桩,桩长均为22.5m。设计要求水泥土拌合桩紧贴钻孔灌注桩施工，桩间咬合20cm。但实际施工中，由于钻孔桩的倾斜率达到0.5％，因此搅拌桩施工基本离开钻孔桩20～30cm放线，个别地段达50cm，这就造成降水过程中搅拌桩有单独受力。如土及水的压力大，（如基坑6m以下时）。在成桩薄弱地层中（如淤泥质粘土层），桩身很容易遭到破坏。2、其次在城市中施工，各种架空线、地下管线众多，在施工中遇到不能迁改的此类管线，势必造成施工接头，不能封闭。3、搅拌桩在施工中，出现机械故障处理超时，不能保证咬合需高压旋喷桩封闭。4、在施工出入口等拐角多的搅拌桩时，因搅拌机的机体及运行尺寸限制，有时交叉咬合不能保证封闭效果，设计此处也加入高压喷旋桩封闭。二、适用范围1、高压旋射注浆法适用于淤泥、淤泥质土、粘性土、粉土等地基。但对有机质含量高的土质及含砂量高的土处理效果不太理想。2、可用于建筑物，深基坑侧壁挡土、挡水、基坑底部加固、防止管涌、防水帷幕等工程。对地下水流速过大和已涌水的工程要慎重使用。3、高压旋喷桩按下列原则选择a、当设计直径为0.3～0.8m时，采用单管法；b、当设计直径为1.0m时，采用二重管法；c、当设计直径大于1.0m时，采用三重管法。三、工艺原理高压喷射注浆法又称旋喷法，利用钻机把带有特殊喷嘴的注浆管钻进至预定土层后，用高压脉冲泵，将水泥浆液通过钻杆下端的喷射装置，向四周以高速水平喷入土体切削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以20r/min速度旋转，一面以15～30cm/min低速徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后在地基中形成直径较均匀具有一定强度（0.5～8.0Mpa）水泥土桩体。四、施工要点1、施工前，对照设计图纸核实孔位处的各种管线位置及地质勘探资料，做到心中有数。2、选用细度好的普硅水泥，水泥浆液要严格过滤，经常测试水泥浆液比重，一般选用水灰比1.0浆液比重1.5的浆液。当浆液比重与规定值的误差超过0.1时，要停止旋喷作业，重新调整浆液水灰比。3、水泥浆液随配随用，在旋喷作业过程中连续不停地搅拌，拆卸注浆管节后重新进行旋喷作业的搭接长度不小于0.3m。4、钻机按设计桩位准确定位，作水平校正，成孔施工的偏斜率不大于1%。5、旋喷注浆过程中，冒浆量超过注浆量的20%，或完全不冒浆，应及时查明原因，采取合理措施。6、高压泵距喷浆口距离不能过远，以20m为宜，泵压要保持在20Mpa以上。旋喷管旋转和提升速度不得超过规定值的10%。7、旋喷浆液量可按下式计算Q=π/4D2hα(Hβ)Q：浆液用量D：桩有效直径H：施工长度α：变动系数随土质的不同和有效直径的大小而变化，一般为0.6～1.0β：损失系数、配合损失、残余损失和机械故障时损失取0.1。8、旋喷桩有效直径D可按下式计算对于粘性土D=1/2－1/200N12对于砂质土D=1/1000（350+10N－N22）N1—粘性土的标准贯入试验值适用0＜N≤5的情况；N2—砂质土的标准贯入试验值适用5≤5＜15的情况。9、供浆、供气、供水必须连续，一旦中断，将旋喷管下沉至停供点以下0.3m，待恢复供应时再旋喷提升，当因故停机超过3h时，应对泵体和输浆管路妥善清洗。10、地质条件不好的地段，要加强复喷，特别是淤泥有机质层和冒浆量大的地段。五、工艺流程制浆灰浆泵送浆六、机具设备名称型号数量备注高压喷浆泵XPB-90B2台90KW旋喷机MGC-502台钻机CF-2052台2．2KW挖掘机PC-2001台自卸汽车5T2台吊车35T1台装载机ZL-501台电焊机BX1-5002台40W七、劳动组织人员数量现场技术4人机手8人倒灰工12人地质钻机造引孔旋喷桩车对位调平下喷射管至孔底旋喷提升至设计高度停浆、气提喷射管出孔口清洗泵及喷射管移至下一孔位回填引孔空压机送气电焊工2人司机4人八、质量措施1、喷射注浆材料采用32.5R硅水泥，每批进场及时抽验、试验。2、定时记录搅拌水泥浆液所用时间、水灰比、保证水泥浆液不少于1200L/min。3、保证钻孔垂直，偏差≯1%，桩位偏差≯20mm。4、喷射管从下而上喷射注浆，保证喷浆深度。注浆管分段提升的搭接...
