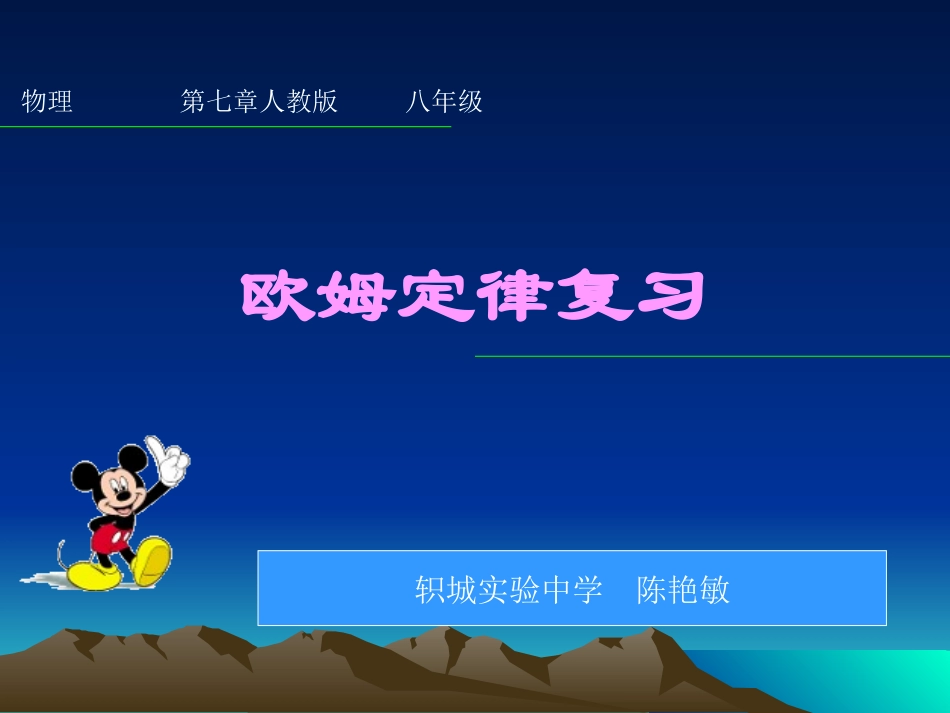

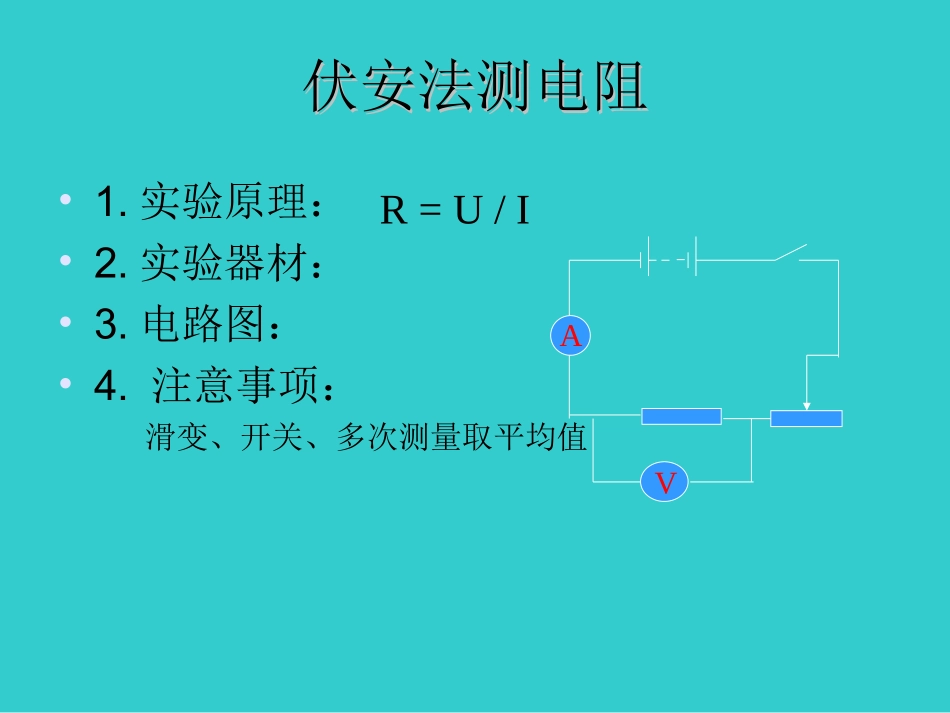

欧姆定律复习物理第七章人教版八年级轵城实验中学陈艳敏I、U、R的关系？I跟U成正比控制变量法（实验）R一定U一定I跟R成反比欧姆定律：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。即I=U/R综合欧姆定律与安全用电串联电路的总电阻并联电路的总电阻伏安法测小灯泡电阻（R=U/I）应用伏安法测电阻伏安法测电阻•1.实验原理：•2.实验器材：•3.电路图：•4.注意事项：滑变、开关、多次测量取平均值R=U/IAV•伏安法测电阻步骤：•1按电路图连接电路元件。开关应处于_____状态，滑动变阻器滑片处于_________处。注意电流表和电压表的使用规则。•2闭合开关，让小灯泡正常发光记录I与U再减小灯光亮度，再次测量I与U。•3填表计算，比较灯泡的电阻与亮度有什么关系。•实验中滑动变阻器有何作用:______________和_________________断开电阻最大改变电流大小和待测电阻两端的电压保护电路连接电路：如图为“研究电流与电阻关系”的实验电路图.(1)为了达到研究的目的，实验过程中必须保持_______________不变；(2)当开关S闭合后，电压表的读数是2.5V，电流表的读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________________.电阻两端的电压调节滑动变阻器，使电压表的示数保持为2.5V不变电压的特点电阻的特点电压(流)分配U=U1+U2U=U1=U2R=R1+R21/R=1/R1+1/R2U1/U2=R1/R2I1/I2=R2/R1电路图SR1R2II1I2SR2R1II1I2串联电路并联电路电流的特点I=I1=I2I=I1+I2例1如图1所示，已知电阻R=5Ω，电源电压U=3V，求滑动变阻器连入电路的电阻为多大时，电压表的读数为1V。图1R=5ΩU=3vR'=?1VV例例22，如图，如图22所示的电路中所示的电路中，，电源电压电源电压为为66VV不变，当不变，当SS断开时，电流表断开时，电流表示数为示数为2A2A，当，当SS闭合时，电流表的示数变化闭合时，电流表的示数变化了了0.5A0.5A，求，求R1R1、、R2R2阻值。阻值。AU=6V图2R1R21、如图所示电路，滑动变阻器的滑片P向右滑动的过程中，电流表和电压表的示数变化是()A．电流表示数变小，电压表示数变大B．电流表、电压表示数都变大c．电流表示数变大，电压表示数变小D．电流表、电压表示数都变小想一想2、如图所示的电路中，电源电压不变，当滑动变阻器的滑片P向左移动时()A．电流表A1的示数减小，A的示数减小B．电流表A1的示数不变，A的示数增大c．电流表A1的示数不变，A的示数减小D．电流表A1的示数增大．A的示数增大3.如图，滑动变阻器的滑片向右移动时()A．电流表的示数变小，电压表的示数不变B．电流表的示数变大，电压表的示数不变c．电流表的示数变大，电压表的示数变小D．电流表的示数不变，电压表的示数变大典型练习：1.电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S2提高题：如图，电源电压保持6V不变，R1=10Ω，R2=15Ω，求：1）当S断开时，电流表、电压表的示数各为多少？2）当S闭合时，电流表、电压表的示数各为多少？R1R2AVS
