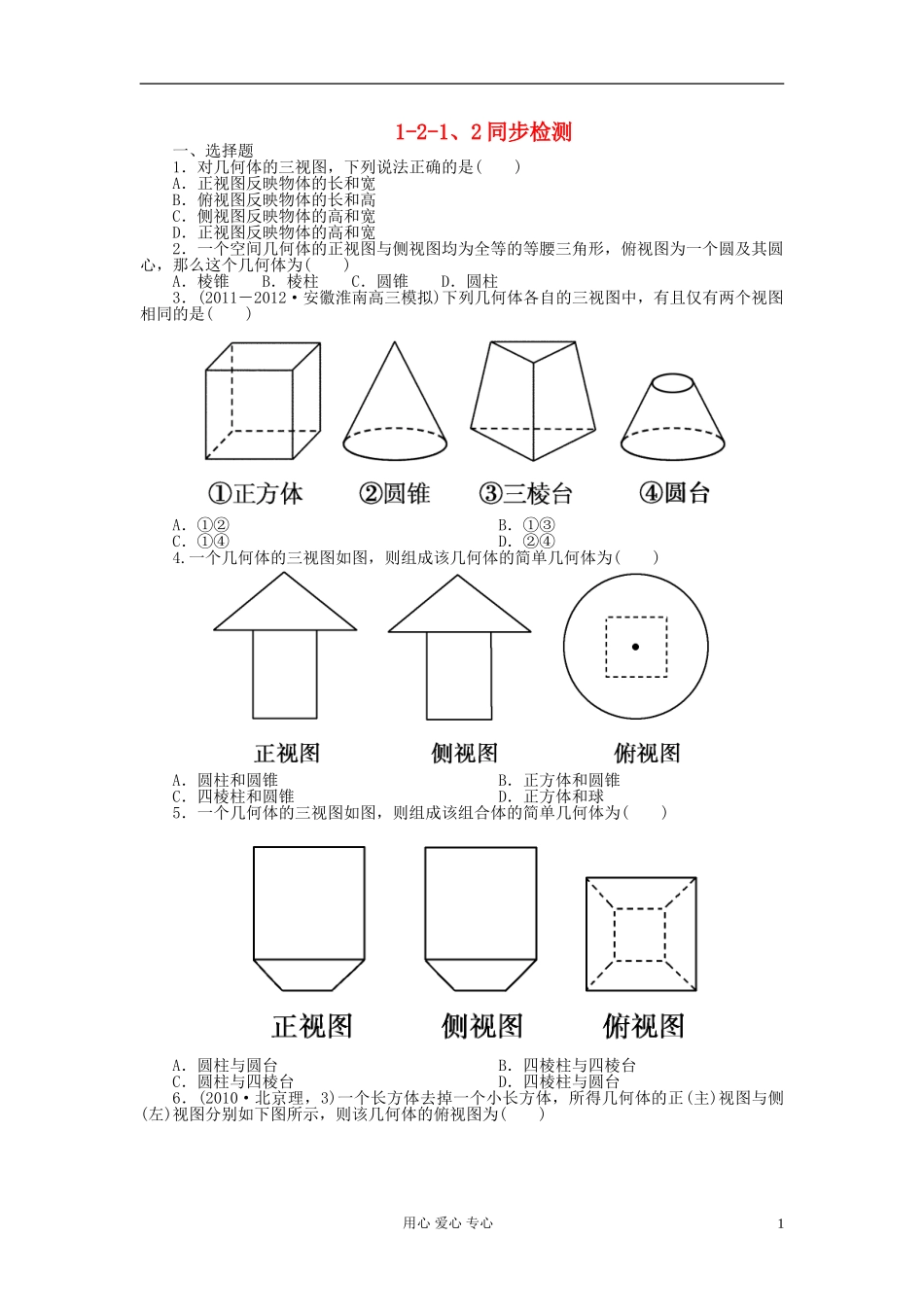

1-2-1、2同步检测一、选择题1．对几何体的三视图，下列说法正确的是()A．正视图反映物体的长和宽B．俯视图反映物体的长和高C．侧视图反映物体的高和宽D．正视图反映物体的高和宽2．一个空间几何体的正视图与侧视图均为全等的等腰三角形，俯视图为一个圆及其圆心，那么这个几何体为()A．棱锥B．棱柱C．圆锥D．圆柱3．(2011－2012·安徽淮南高三模拟)下列几何体各自的三视图中，有且仅有两个视图相同的是()A．①②B．①③C．①④D．②④4.一个几何体的三视图如图，则组成该几何体的简单几何体为()A．圆柱和圆锥B．正方体和圆锥C．四棱柱和圆锥D．正方体和球5．一个几何体的三视图如图，则组成该组合体的简单几何体为()A．圆柱与圆台B．四棱柱与四棱台C．圆柱与四棱台D．四棱柱与圆台6．(2010·北京理，3)一个长方体去掉一个小长方体，所得几何体的正(主)视图与侧(左)视图分别如下图所示，则该几何体的俯视图为()用心爱心专心17．如图所示几何体的正视图和侧视图都正确的是()8．(2011·新课标全国高考)在一个几何体的三视图中，主视图和俯视图如下图所示，则相应的侧视图可以为()用心爱心专心29．如图所示，在正方体ABCD－A1B1C1D1中，M、N分别是BB1、BC的中点，则图中阴影部分在平面ADD1A1上的正投影是()10．某几何体的三视图如图所示，那么这个几何体是()用心爱心专心3A．三棱锥B．四棱锥C．四棱台D．三棱台二、填空题11．下列图形：①三角形；②直线；③平行四边形；④四面体；⑤球．其中投影不可能是线段的是________．12．(2011·烟台高一检测)已知某一几何体的正视图与侧视图如图所示，则下列图形中，可以是该几何体的俯视图的图形有________．13．(2011－2012·湖南高三“十二校联考”)一个几何体的三视图如图所示，其中正视图和侧视图是腰长为4的两个全等的等腰直角三角形，则用________个这样的几何体可以拼成一个棱长为4的正方体．用心爱心专心4三、解答题14．如图所示是一个四棱柱铁块，画出它的三视图．15．依所给实物图的形状，画出所给组合体的三视图．16．说出下列三视图表示的几何体：用心爱心专心517．根据下列图中所给出的一个物体的三视图，试画出它的形状．详解答案1[答案]C2[答案]C3[答案]D[解析]①正方体，三视图均相同；②圆锥，正视图和侧视图相同；③三棱台，三视图各不相同；④圆台，正视图和侧视图相同．[点评]熟悉常见几何体的三视图特征，对于画几何体的直观图是基本的要求．下图是最基本的常见几何体的三视图.几何体直观图形正视图侧视图俯视图正方体长方体用心爱心专心6圆柱圆锥圆台球4[答案]C[解析]由正视图和侧视图可知，该几何体的上部可能为棱锥或圆锥，下部可能为棱柱和圆柱，结合俯视图为圆和圆心及正方形知，上部是圆锥，下部是四棱柱．5[答案]B[解析]该几何体形状如图．上部是一个四棱柱，下部是一个四棱台．6[答案]C[解析]由正视图和侧视图知，该长方体上面去掉的小长方体，从正前方看在观察者左侧，从左向右看时在观察者右侧，故俯视图为C.7[答案]B8[答案]D[解析]此几何体为一个半圆锥和一个半三棱锥的组合体，只有D项符合题意．9[答案]A[解析]N点投影为AD中点，M点投影为AA1中点，故选A.10[答案]B[解析]由正视图与侧视图知，该几何体为棱锥，由俯视图知，该几何体是四棱锥．11[答案]②④⑤[解析]三角形的投影是线段成三角形；直线的投影是点或直线；平行四边形的投影是线段或平行四边形；四面体的投影是三角形或四边形；球的投影是圆．12[答案]①②③④13[答案]3[解析]该几何体是四棱锥，其底面是边长为4的正方形，高等于4，如图(1)所示的四棱锥A－A1B1C1D1，如图(2)所示，三个相同的四棱锥A－A1B1C1D1，A－BB1C1C，A－DD1C1C可以拼成一个棱长为4的正方体．14[答案]正视图、俯视图、侧视图分别如图所示．用心爱心专心715[解析]图中所给几何体是一个圆柱和一个正六棱柱的组合体，在中心以中心轴为轴线挖去一个小圆柱，故其三视图如下：16[解析]17[答案]所对应的空间几何体的图形为：用心爱心专心8用心爱心专心9
