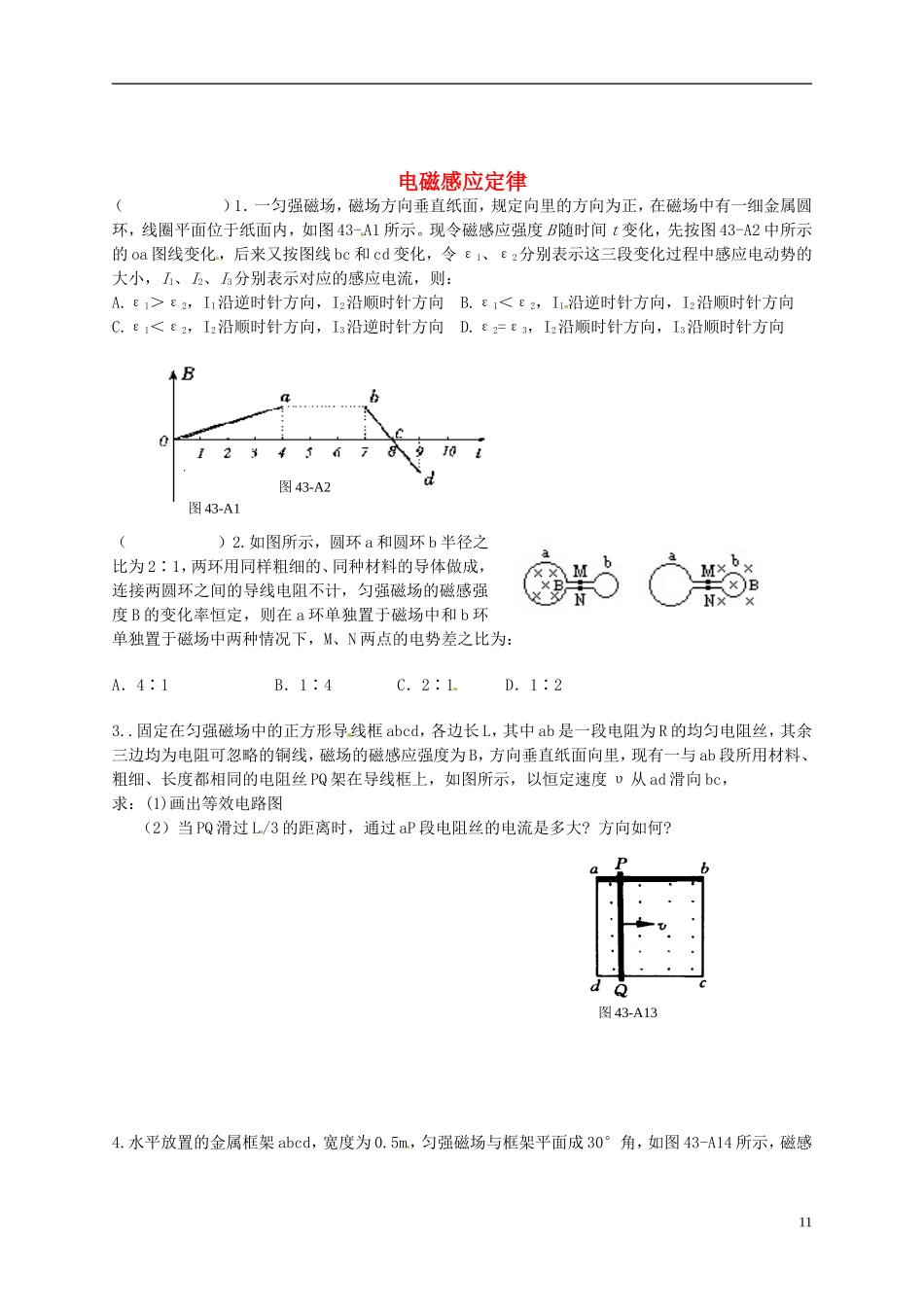

电磁感应定律（）1．一匀强磁场，磁场方向垂直纸面，规定向里的方向为正，在磁场中有一细金属圆环，线圈平面位于纸面内，如图43-A1所示。现令磁感应强度B随时间t变化，先按图43-A2中所示的oa图线变化，后来又按图线bc和cd变化，令ε1、ε2分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则：A.ε1＞ε2，I1沿逆时针方向，I2沿顺时针方向B.ε1＜ε2，I1沿逆时针方向，I2沿顺时针方向C.ε1＜ε2，I2沿顺时针方向，I3沿逆时针方向D.ε2=ε3，I2沿顺时针方向，I3沿顺时针方向（）2.如图所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导体做成，连接两圆环之间的导线电阻不计，匀强磁场的磁感强度B的变化率恒定，则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的电势差之比为：A．4∶1B．1∶4C．2∶1D．1∶23..固定在匀强磁场中的正方形导线框abcd，各边长L，其中ab是一段电阻为R的均匀电阻丝，其余三边均为电阻可忽略的铜线，磁场的磁感应强度为B，方向垂直纸面向里，现有一与ab段所用材料、粗细、长度都相同的电阻丝PQ架在导线框上，如图所示，以恒定速度υ从ad滑向bc，求：(1)画出等效电路图（2）当PQ滑过L/3的距离时，通过aP段电阻丝的电流是多大?方向如何?4.水平放置的金属框架abcd，宽度为0.5m，匀强磁场与框架平面成30°角，如图43-A14所示，磁感11图43-A1图43-A2图43-A13应强度为0.5T，框架电阻不计，金属杆MN置于框架上可以无摩擦地滑动，MN的质量0.05kg，电阻0.2Ω，在水平拉力作用下移动。求：当MN的水平速度为多大时，它对框架的压力恰为零，此时水平拉力应为多大?5.如图所示，两足够长的光滑金属导轨竖直放置，相距为L，电阻R与两导轨相连，导轨电阻不计。磁感应强度为B的匀强磁场垂直导轨平面向里，现有一质量为m的导体棒，，从磁场上方，离磁场高度为h处自由下落，t=0时，导体棒运动到磁场边界。请你画一画：导体棒进入磁场后的v—t图像。（提示：注意棒的受力情况）××××××××××××××××××××××××12图43-A14hmRL
