高中物理-4.1《探究闭合电路欧姆定律》随堂练习11-沪科版选修3-1VIP免费

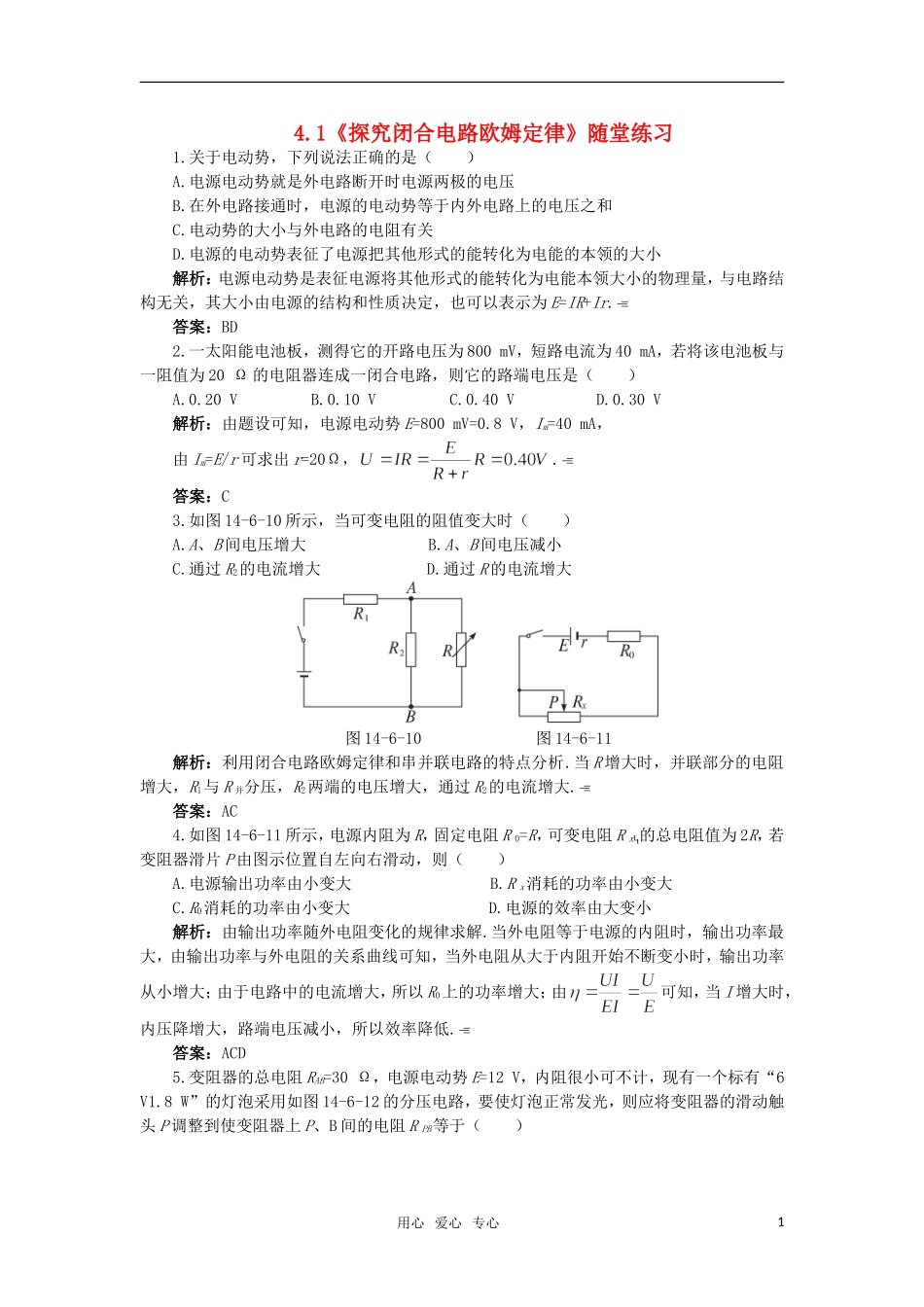

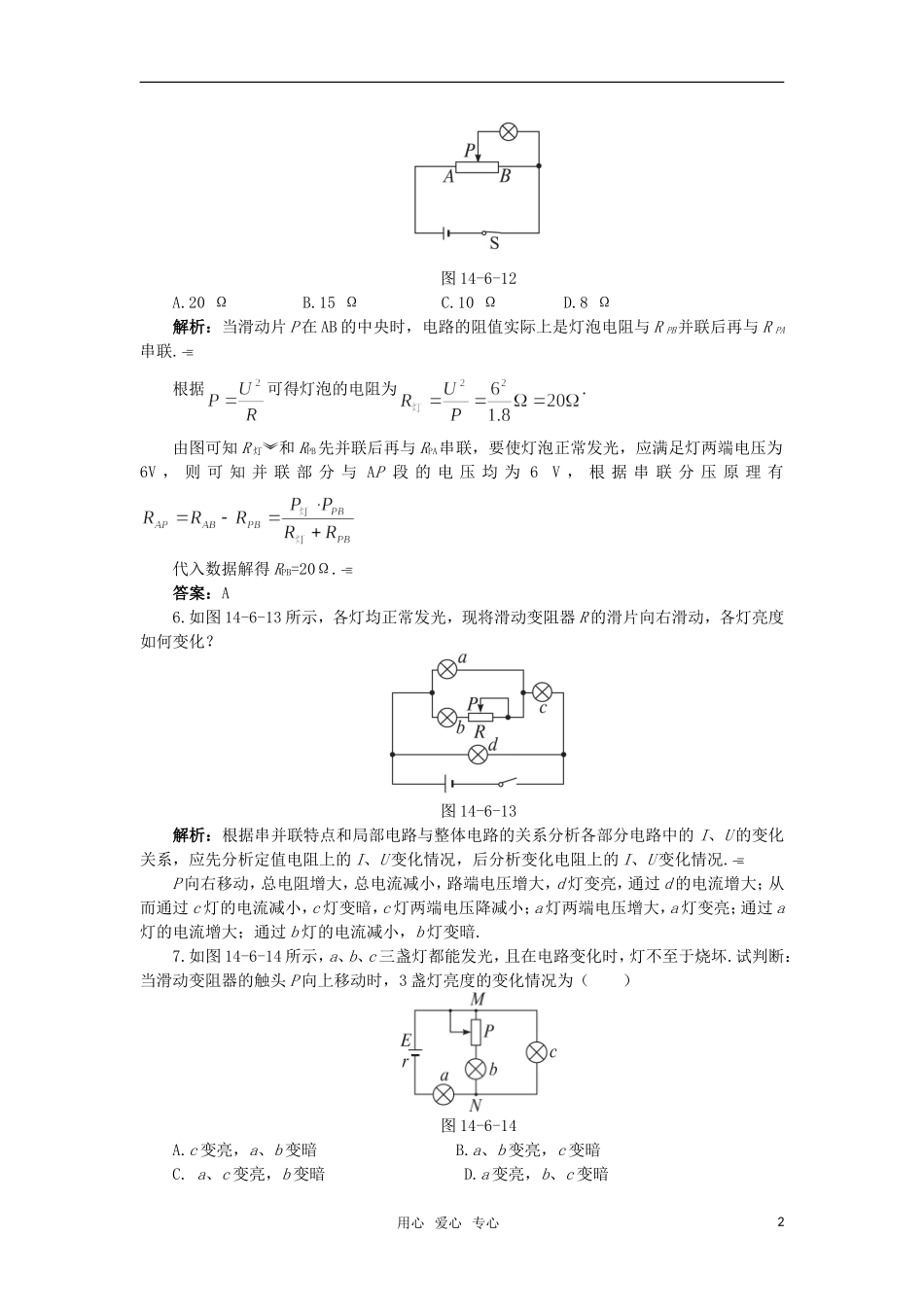

4.1《探究闭合电路欧姆定律》随堂练习1.关于电动势，下列说法正确的是（）A.电源电动势就是外电路断开时电源两极的电压B.在外电路接通时，电源的电动势等于内外电路上的电压之和C.电动势的大小与外电路的电阻有关D.电源的电动势表征了电源把其他形式的能转化为电能的本领的大小解析：电源电动势是表征电源将其他形式的能转化为电能本领大小的物理量，与电路结构无关，其大小由电源的结构和性质决定，也可以表示为E=IR+Ir.答案：BD2.一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A.0.20VB.0.10VC.0.40VD.0.30V解析：由题设可知，电源电动势E=800mV=0.8V，Im=40mA，由Im=E/r可求出r=20Ω，.答案：C3.如图14-6-10所示，当可变电阻的阻值变大时（）A.A、B间电压增大B.A、B间电压减小C.通过R2的电流增大D.通过R的电流增大图14-6-10图14-6-11解析：利用闭合电路欧姆定律和串并联电路的特点分析.当R增大时，并联部分的电阻增大，R1与R并分压，R2两端的电压增大，通过R2的电流增大.答案：AC4.如图14-6-11所示，电源内阻为R，固定电阻R0=R，可变电阻Rx的总电阻值为2R，若变阻器滑片P由图示位置自左向右滑动，则（）A.电源输出功率由小变大B.Rx消耗的功率由小变大C.R0消耗的功率由小变大D.电源的效率由大变小解析：由输出功率随外电阻变化的规律求解.当外电阻等于电源的内阻时，输出功率最大，由输出功率与外电阻的关系曲线可知，当外电阻从大于内阻开始不断变小时，输出功率从小增大；由于电路中的电流增大，所以R0上的功率增大；由可知，当I增大时，内压降增大，路端电压减小，所以效率降低.答案：ACD5.变阻器的总电阻RAB=30Ω，电源电动势E=12V，内阻很小可不计，现有一个标有“6V1.8W”的灯泡采用如图14-6-12的分压电路，要使灯泡正常发光，则应将变阻器的滑动触头P调整到使变阻器上P、B间的电阻RPB等于（）用心爱心专心1图14-6-12A.20ΩB.15ΩC.10ΩD.8Ω解析：当滑动片P在AB的中央时，电路的阻值实际上是灯泡电阻与RPB并联后再与RPA串联.根据可得灯泡的电阻为.由图可知R灯和RPB先并联后再与RPA串联，要使灯泡正常发光，应满足灯两端电压为6V，则可知并联部分与AP段的电压均为6V，根据串联分压原理有代入数据解得RPB=20Ω.答案：A6.如图14-6-13所示，各灯均正常发光，现将滑动变阻器R的滑片向右滑动，各灯亮度如何变化？图14-6-13解析：根据串并联特点和局部电路与整体电路的关系分析各部分电路中的I、U的变化关系，应先分析定值电阻上的I、U变化情况，后分析变化电阻上的I、U变化情况.P向右移动，总电阻增大，总电流减小，路端电压增大，d灯变亮，通过d的电流增大；从而通过c灯的电流减小，c灯变暗，c灯两端电压降减小；a灯两端电压增大，a灯变亮；通过a灯的电流增大；通过b灯的电流减小，b灯变暗.7.如图14-6-14所示，a、b、c三盏灯都能发光，且在电路变化时，灯不至于烧坏.试判断：当滑动变阻器的触头P向上移动时，3盏灯亮度的变化情况为（）图14-6-14A.c变亮，a、b变暗B.a、b变亮，c变暗C.a、c变亮，b变暗D.a变亮，b、c变暗用心爱心专心2解析：当滑片P向上移动时，RP变大，电路总电阻R变大，总电流变小，a灯的功率P＝I2Ra变小，内压U内变小，路端电压U外变大，c灯的功率变大，通过c的电流变大，又因为总电流变小，所以通过b的电流变小，所以b的功率变小.综上可得c变亮，a、b变暗.答案：A8.在如图14-6-15所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为R.设电流表A的读数为I，电压表V的读数为U.当R5的滑动触点向图中a端移动时（）图14-6-15A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小解析：由图可知，R5与R2、R4为两个并联支路.当R5支路电阻变小，（滑动头向a端滑动），并联电阻变小，则电路总电阻变小，故干路电流增大，则路端电压变小（电压表示数变小）.又因为R1和R2上的电压增大，故Uab减小，所以R2（或R4）上电流减小，电流表示数减小，故选D.答案：D9.把一个“10V2W”的电器A（纯电阻）接到某一电动势和内阻都不变...
