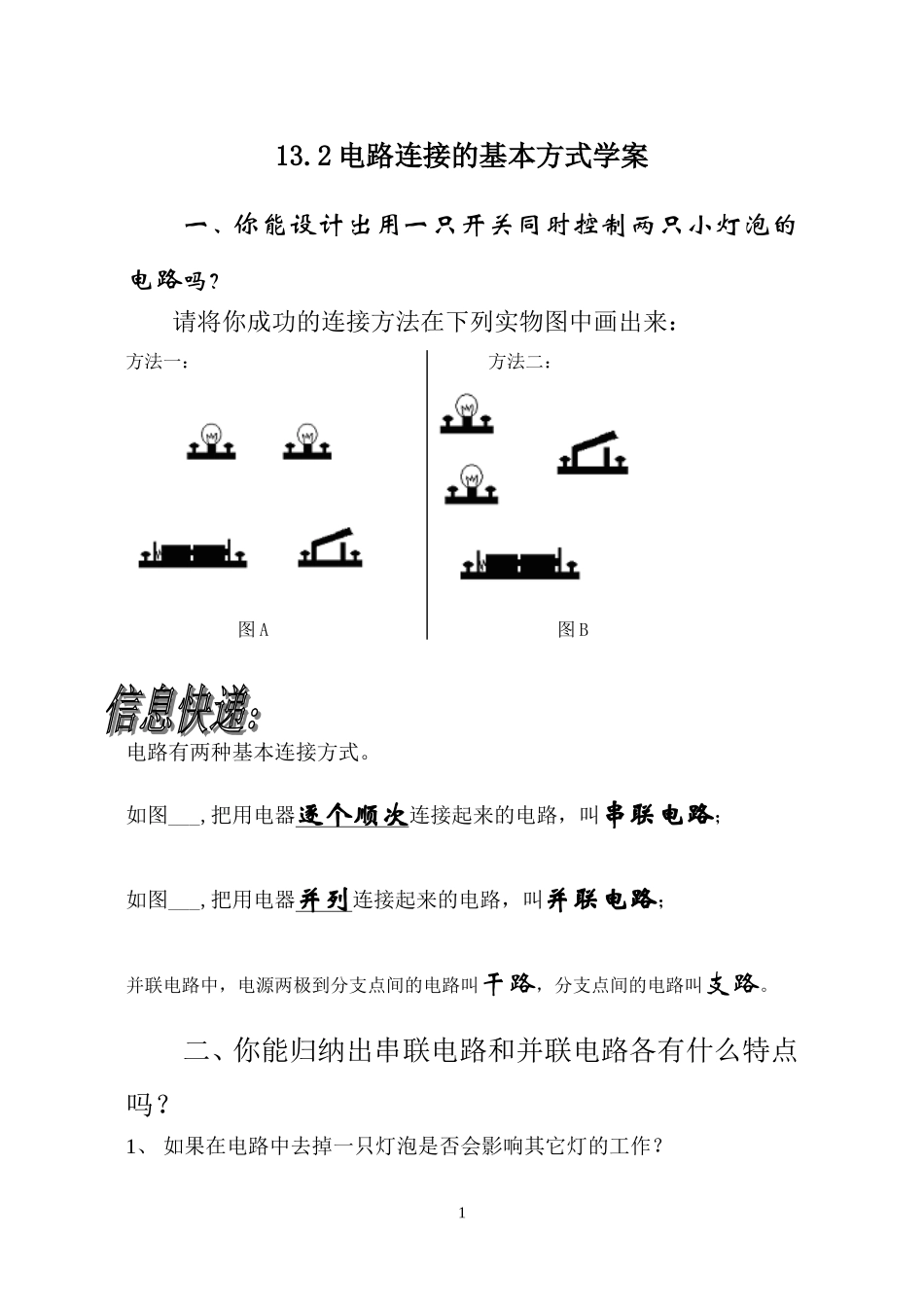

13.2电路连接的基本方式学案一、你能设计出用一只开关同时控制两只小灯泡的电路吗？请将你成功的连接方法在下列实物图中画出来：方法一：方法二：图A图B电路有两种基本连接方式。如图___,把用电器逐个顺次连接起来的电路，叫串联电路；如图___,把用电器并列连接起来的电路，叫并联电路；并联电路中，电源两极到分支点间的电路叫干路，分支点间的电路叫支路。二、你能归纳出串联电路和并联电路各有什么特点吗？1、如果在电路中去掉一只灯泡是否会影响其它灯的工作？1（1）请你连接好串联电路，闭合开关，当两灯发光时，取下一只正在发光的灯泡，另一只灯泡______________________；结论1：串联电路中各用电器的工作_________________。（2）请你连接好并联电路，闭合开关，当两灯发光时，取下一只正在发光的灯泡，另一只灯泡____________________；结论2：并联电路中各用电器____________________。2、如果改变开关在电路中的位置，它对电路的控制作用相同吗？（1）请断开开关，将两灯连接成串联电路，把开关分别接入图中A、B、C三个位置，注意观察闭合开关前后的现象，将你观察到的现象填入以下表格：开关灯泡A位置B位置C位置断开闭合断开闭合断开闭合L1L2结论3：串联电路中开关控制_____________________，改变开关的位置，控制作用_________。(2)请断开开关，将两灯连成并联电路，把开关分别接入图中A、B、C三个位置，注意观察闭合开关前后的现象，2将你观察到现象填入以下表格：开关灯泡A位置B位置C位置断开闭合断开闭合断开闭合L1L2结论4：并联电路中，干路中的开关控制__________，支路中的开关控制___________，开关在干路和支路上的控制作用__________。课堂巩固：1．教室中的日光灯是如何连接的？为什么？2．节日小彩灯是怎样连接的？3．家中的用电器是如何连接的？为什么？4．冰箱的压缩机和冷藏室的照明灯之间是怎样连接的?5．路灯是怎样连接的？理由是什么？课后作业：31.小明的教室里一共有八盏电灯，用四个开关控制，每个开关控制两个灯，另外还有一个总开关控制所有的灯。请你作出电路图。（电源是交流电源，用“”表示）2.如果有三个灯连在一个电路中，可以有多少种不同的连接方法，请你作出电路图，电源和开关可以不画。4
