浅析中央空调冷冻水泵的节能利用VIP免费

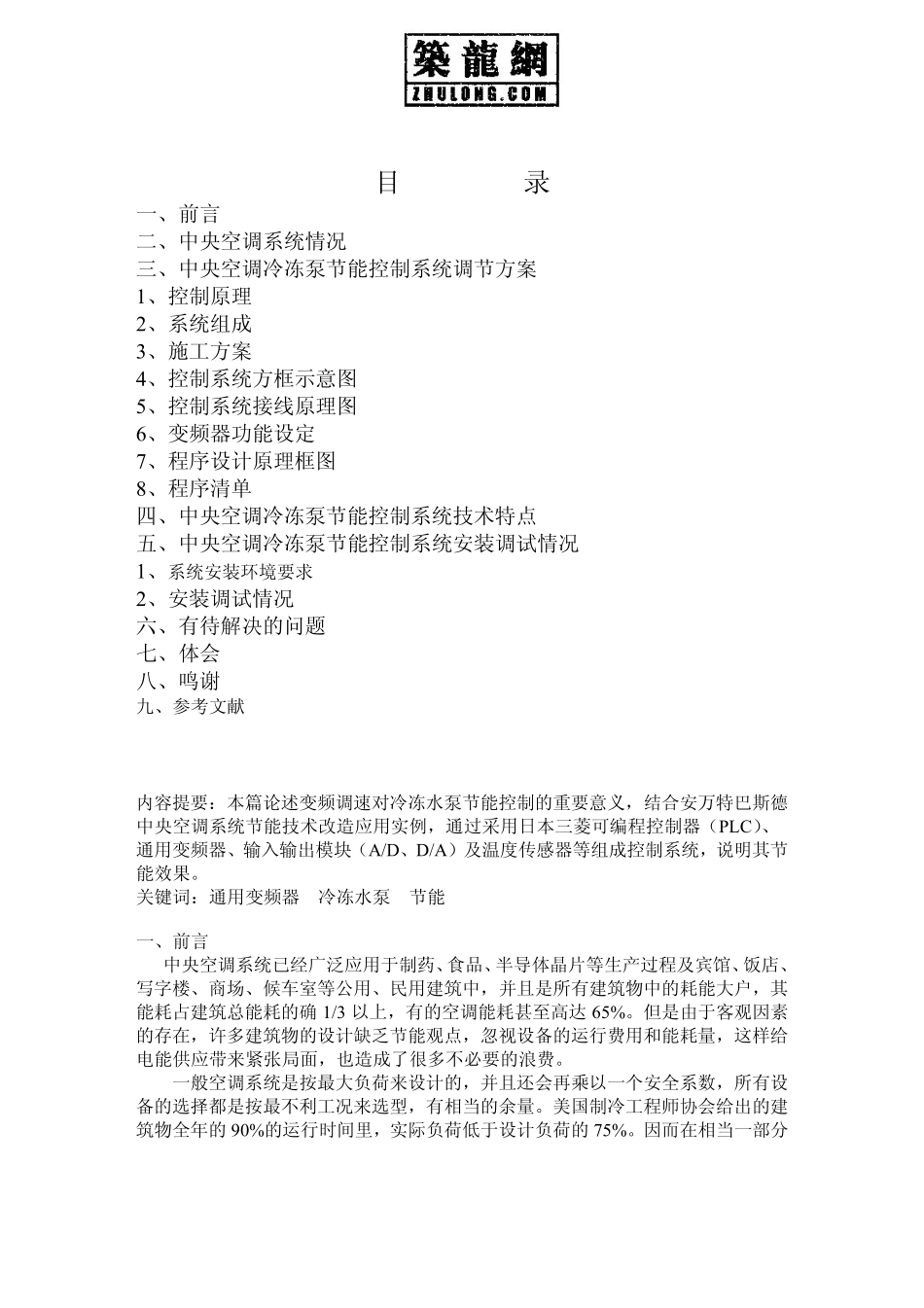

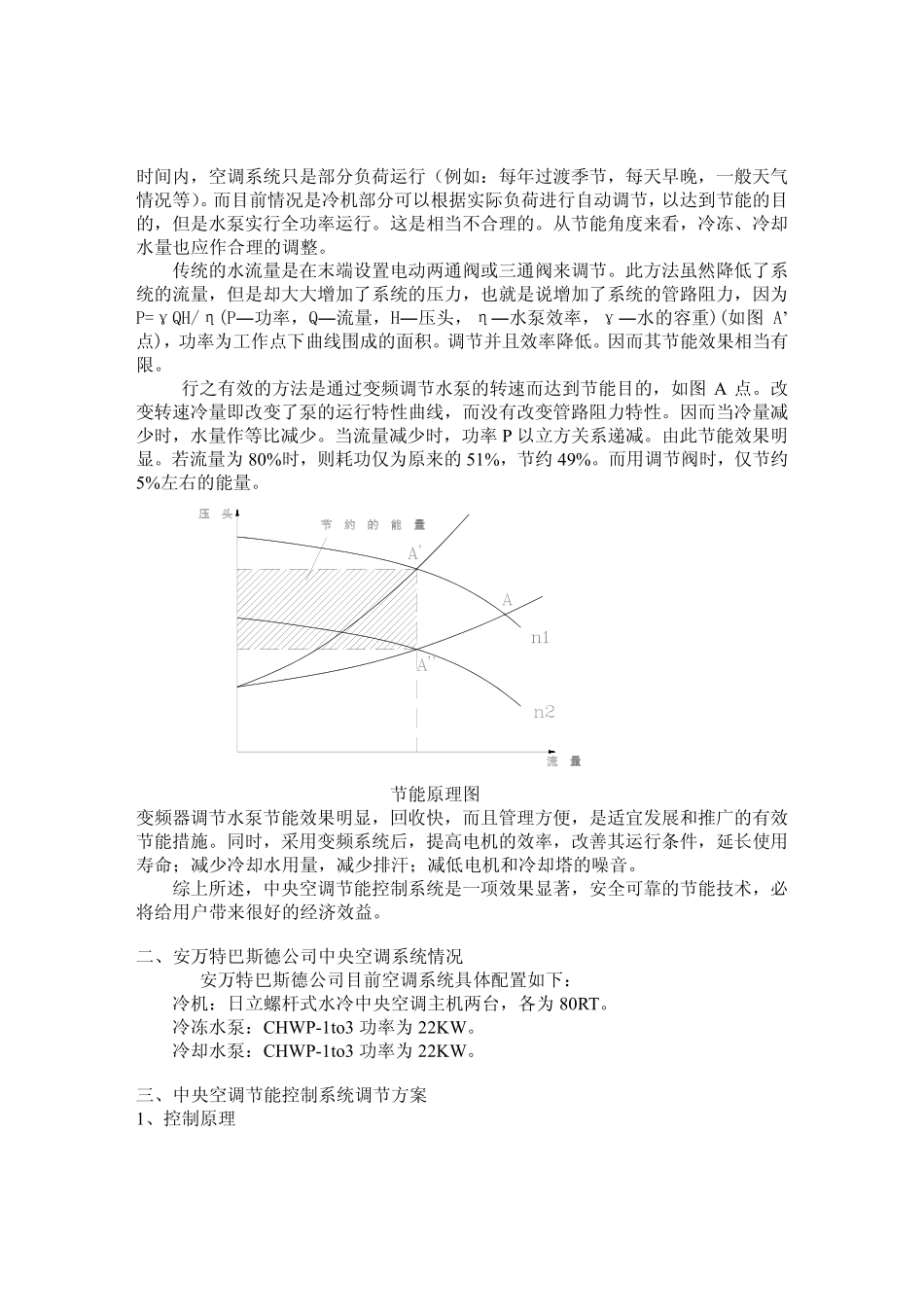

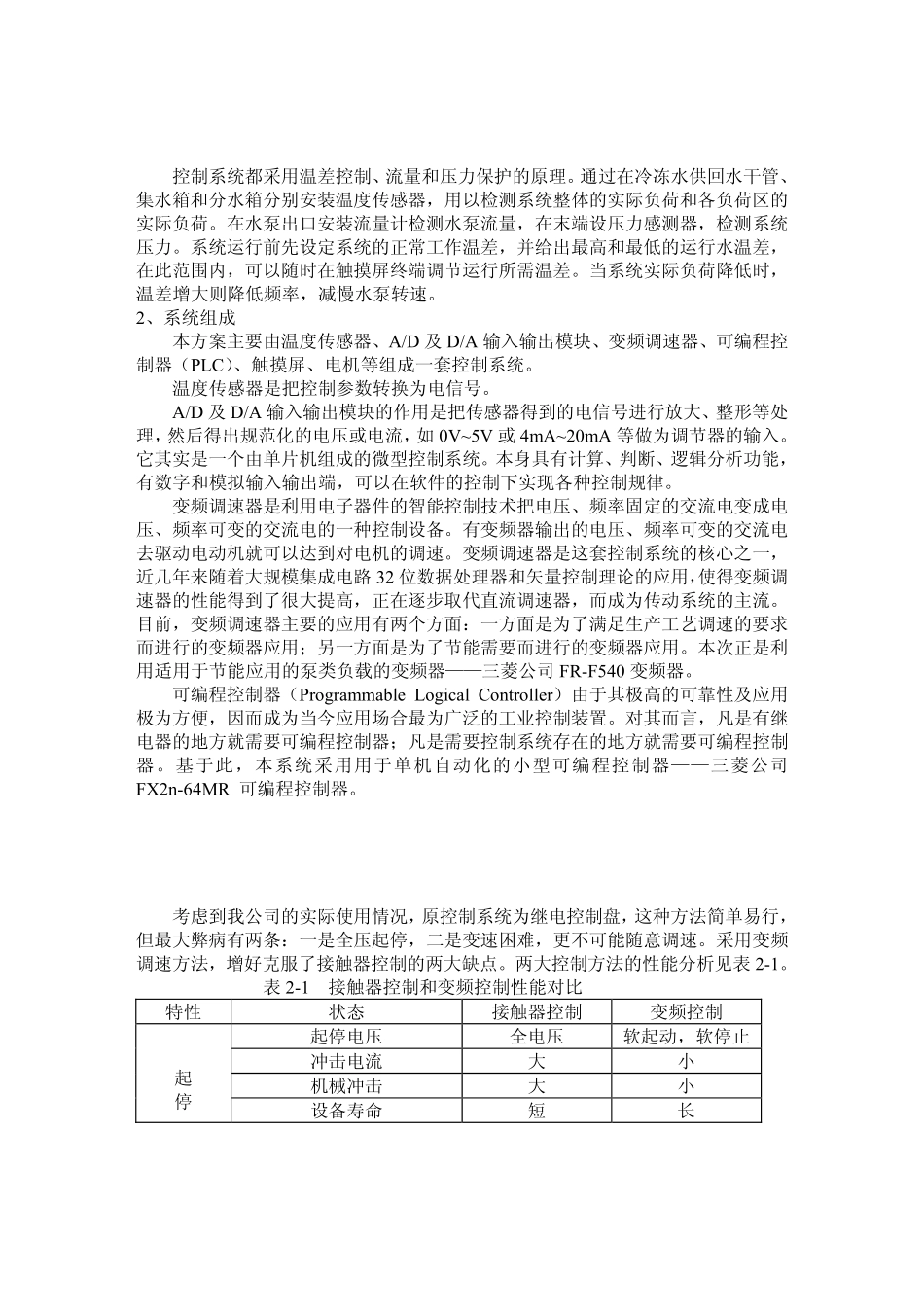

目录一、前言二、中央空调系统情况三、中央空调冷冻泵节能控制系统调节方案1、控制原理2、系统组成3、施工方案4、控制系统方框示意图5、控制系统接线原理图6、变频器功能设定7、程序设计原理框图8、程序清单四、中央空调冷冻泵节能控制系统技术特点五、中央空调冷冻泵节能控制系统安装调试情况1、系统安装环境要求2、安装调试情况六、有待解决的问题七、体会八、鸣谢九、参考文献内容提要：本篇论述变频调速对冷冻水泵节能控制的重要意义，结合安万特巴斯德中央空调系统节能技术改造应用实例，通过采用日本三菱可编程控制器（PLC）、通用变频器、输入输出模块（A/D、D/A）及温度传感器等组成控制系统，说明其节能效果。关键词：通用变频器冷冻水泵节能一、前言中央空调系统已经广泛应用于制药、食品、半导体晶片等生产过程及宾馆、饭店、写字楼、商场、候车室等公用、民用建筑中，并且是所有建筑物中的耗能大户，其能耗占建筑总能耗的确1/3以上，有的空调能耗甚至高达65%。但是由于客观因素的存在，许多建筑物的设计缺乏节能观点，忽视设备的运行费用和能耗量，这样给电能供应带来紧张局面，也造成了很多不必要的浪费。一般空调系统是按最大负荷来设计的，并且还会再乘以一个安全系数，所有设备的选择都是按最不利工况来选型，有相当的余量。美国制冷工程师协会给出的建筑物全年的90%的运行时间里，实际负荷低于设计负荷的75%。因而在相当一部分时间内，空调系统只是部分负荷运行（例如：每年过渡季节，每天早晚，一般天气情况等）。而目前情况是冷机部分可以根据实际负荷进行自动调节，以达到节能的目的，但是水泵实行全功率运行。这是相当不合理的。从节能角度来看，冷冻、冷却水量也应作合理的调整。传统的水流量是在末端设置电动两通阀或三通阀来调节。此方法虽然降低了系统的流量，但是却大大增加了系统的压力，也就是说增加了系统的管路阻力，因为P=γQH/η(P―功率，Q―流量，H―压头，η―水泵效率，γ―水的容重)(如图A’点)，功率为工作点下曲线围成的面积。调节并且效率降低。因而其节能效果相当有限。行之有效的方法是通过变频调节水泵的转速而达到节能目的，如图A点。改变转速冷量即改变了泵的运行特性曲线，而没有改变管路阻力特性。因而当冷量减少时，水量作等比减少。当流量减少时，功率P以立方关系递减。由此节能效果明显。若流量为80%时，则耗功仅为原来的51%，节约49%。而用调节阀时，仅节约5%左右的能量。节能原理图变频器调节水泵节能效果明显，回收快，而且管理方便，是适宜发展和推广的有效节能措施。同时，采用变频系统后，提高电机的效率，改善其运行条件，延长使用寿命；减少冷却水用量，减少排汗；减低电机和冷却塔的噪音。综上所述，中央空调节能控制系统是一项效果显著，安全可靠的节能技术，必将给用户带来很好的经济效益。二、安万特巴斯德公司中央空调系统情况安万特巴斯德公司目前空调系统具体配置如下：冷机：日立螺杆式水冷中央空调主机两台，各为80RT。冷冻水泵：CHWP-1to3功率为22KW。冷却水泵：CHWP-1to3功率为22KW。三、中央空调节能控制系统调节方案1、控制原理控制系统都采用温差控制、流量和压力保护的原理。通过在冷冻水供回水干管、集水箱和分水箱分别安装温度传感器，用以检测系统整体的实际负荷和各负荷区的实际负荷。在水泵出口安装流量计检测水泵流量，在末端设压力感测器，检测系统压力。系统运行前先设定系统的正常工作温差，并给出最高和最低的运行水温差，在此范围内，可以随时在触摸屏终端调节运行所需温差。当系统实际负荷降低时，温差增大则降低频率，减慢水泵转速。2、系统组成本方案主要由温度传感器、A/D及D/A输入输出模块、变频调速器、可编程控制器（PLC）、触摸屏、电机等组成一套控制系统。温度传感器是把控制参数转换为电信号。A/D及D/A输入输出模块的作用是把传感器得到的电信号进行放大、整形等处理，然后得出规范化的电压或电流，如0V~5V或4mA~20mA等做为调节器的输入。它其实是一个由单片机组成的微型控制系统。本身具有计算、判断、逻辑分析功能，有数字和模拟输入输出端，可以在软件的控制下实现各种控制规...
