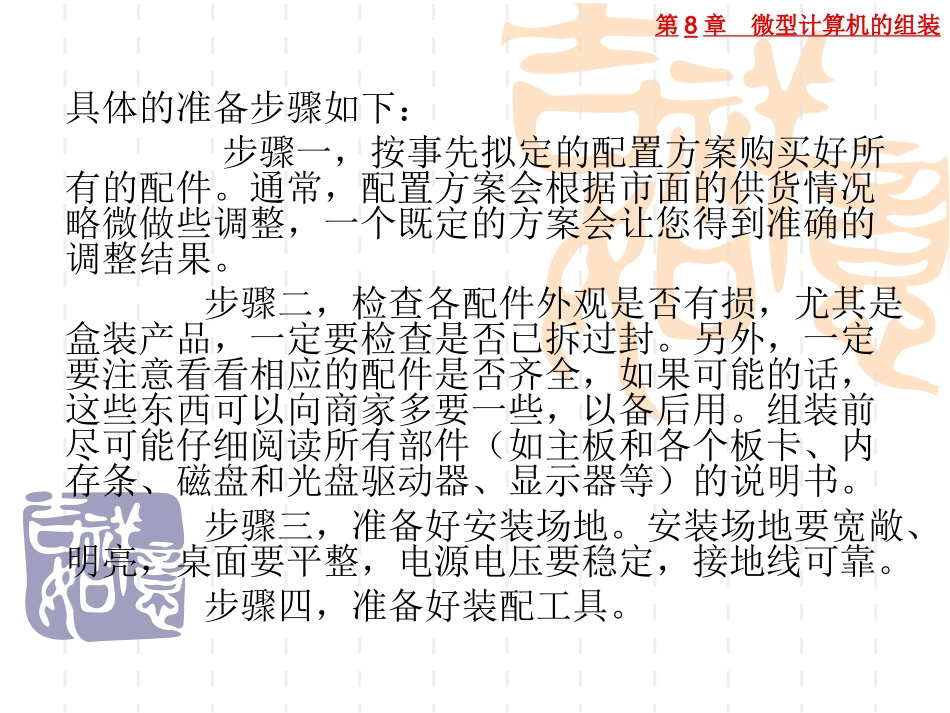

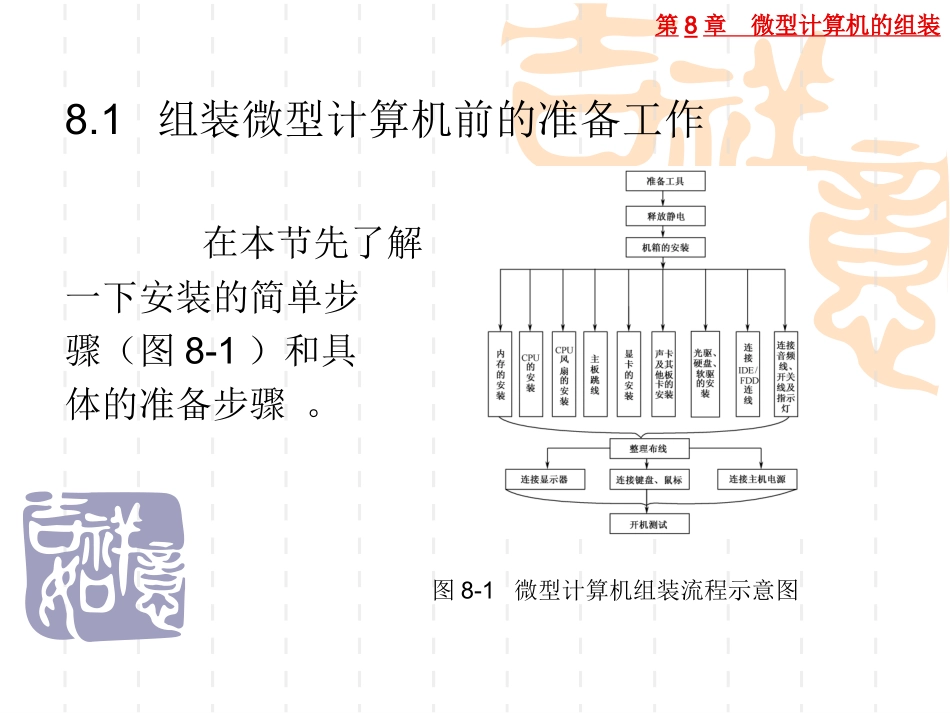

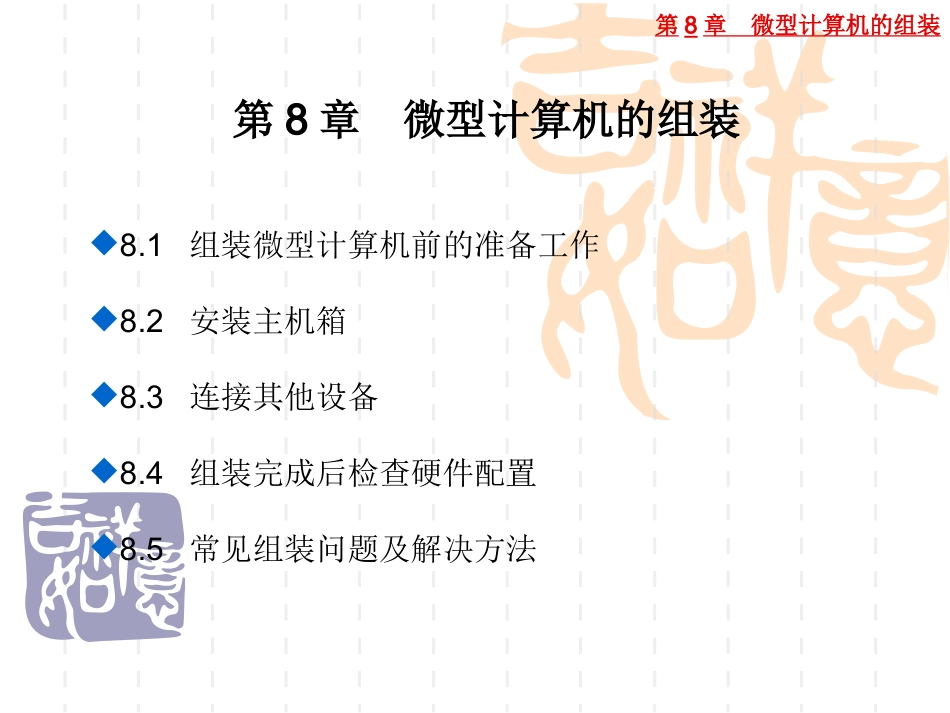

第8章微型计算机的组装第8章微型计算机的组装8.1组装微型计算机前的准备工作8.2安装主机箱8.3连接其他设备8.4组装完成后检查硬件配置8.5常见组装问题及解决方法第8章微型计算机的组装8.1组装微型计算机前的准备工作在本节先了解一下安装的简单步骤（图8-1）和具体的准备步骤。图8-1微型计算机组装流程示意图第8章微型计算机的组装具体的准备步骤如下：步骤一，按事先拟定的配置方案购买好所有的配件。通常，配置方案会根据市面的供货情况略微做些调整，一个既定的方案会让您得到准确的调整结果。步骤二，检查各配件外观是否有损，尤其是盒装产品，一定要检查是否已拆过封。另外，一定要注意看看相应的配件是否齐全，如果可能的话，这些东西可以向商家多要一些，以备后用。组装前尽可能仔细阅读所有部件（如主板和各个板卡、内存条、磁盘和光盘驱动器、显示器等）的说明书。步骤三，准备好安装场地。安装场地要宽敞、明亮，桌面要平整，电源电压要稳定，接地线可靠。步骤四，准备好装配工具。第8章微型计算机的组装常用的工具有：（1）带磁性的“十”字形(如图15-1)和“一”字形螺丝刀各一把。（2）尖嘴钳一把。（3）剪刀一把。（4）镊子一把。第8章微型计算机的组装（5）试电笔、万用表等电子仪表，用来检查电压、导线通断等，帮助解决组装过程中遇到的问题。（6）橡皮擦。可用来擦掉CPU、显卡芯片表面及散热风扇上残余的劣质导热硅胶，也可用它擦板卡生锈氧化的“金手指”（显卡、内存条等配件的电路接口，一般镀铜或镀金，所以叫“金手指”）。（7）尼龙扎带若干。第8章微型计算机的组装8.2安装主机箱8.2.1安装主板与插件8.2.2安装电源与控制线8.2.3安装界面卡8.2.4串、并口挡板的安装8.2.5安装驱动器8.2.6安装主板上的扩展前置USB接口第8章微型计算机的组装8.2安装主机箱在进行安装之前，先清查组装计算机过程中需要用到的小五金，详见表8-1。名称作用说明粗牙螺丝固定机箱的外壳、电源及一些界面卡细牙螺丝（长型）在机箱上固定声卡、显卡等界面卡细牙螺丝（短型）主要用于固定存储装置（软驱、光驱、硬盘等）铜柱将主板锁定在机箱上塑料销钉将主板定位在机箱中，外形一头粗，一头细绝缘垫片垫衬在主板和螺丝之间，使主板和机箱绝缘表8-1组装微型计算机用到的小五金第8章微型计算机的组装8.2.1安装主板与插件在安装主板前，可以先将主板的跳线调整好，内存条、CPU等设备安装好后，再打开机箱进行安装。1.CPU的安装步骤市场上的CPU主要分为：插槽型（Slot1与SlotA）与插座型（Socket370、SocketA、Socket478等）两种。（1）安装插槽型的CPU插槽型的CPU主要是Intel的Slot1与AMD的SlotA系列，两者外观近似，安装方法也完全相同。但是，插槽电气指标并不兼容，不能交换使用。第8章微型计算机的组装a.安装固定CPU用的CPU卡座，将CPU支架对准主板Slot插槽竖直向下嵌入，支架底部方框套住主板Slot插槽，用十字螺丝刀拧紧支架角部的四只固定螺丝，固定好支架（见图8-2）。(有些主板的插槽两端已安装了固定CPU用的CPU卡座。)（a）支撑柱（b）定位支架（c）托架图8-2CPU支撑柱、定位支架、托架第8章微型计算机的组装b.安装散热片托架及托架支柱。c.插入CPU，注意CPU下方金手指部分的缺口，这是预防CPU插错方向而损坏设备的一种安全设计。听见CPU支架两侧发出“咔”的声音，这表明CPU安装到位（见图8-3）。第8章微型计算机的组装图8-3安装插槽型CPUd.将CPU卡座推至锁定位置，把CPU牢牢固定于卡座之中。将CPU风扇的电源线插在主板上的风扇插座中。第8章微型计算机的组装（2）安装插座型的CPU插座型CPU主要包括SocketA、Socket423、Socket478、Socket754、Socket939等。其安装步骤如下：第一步：找到主板上的CPU插座，上面通常会标示出插座的类型。第二步：确认CPU的资料。包括厂牌、型号、速度、外频及工作电压等参数。第三步：将Socket插座旁边的小扳手移至垂直的位置。第四步：将CPU置入插座之中。需要注意，CPU表面的缺角标示应与主板CPU插座上的缺角标示对齐（见图8-4），放入时要平稳。第8章微型计算机的组装（a）CPU（b）插座图8-4有缺角的CPU与插座第8章微型...
